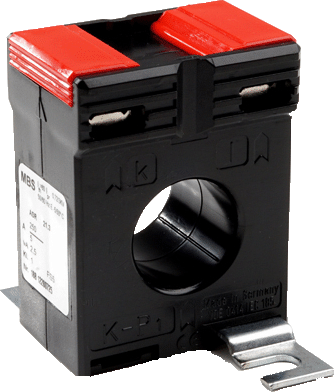

Kábelre húzható áramváltó, MBS ASR 21.3

Aramváltó 100 A... 600 A AC áramok mérésére, 5 A, vagy 1 A szekunder árammal , Cl.: 1%

Kábelre húzható áramváltó, ASR21.3
  • Kábel átmérő: max. 22.8 mm
  • Termál névleges folyamatos áram, Icth: 1,0 x In
  • Termál névleges rövidrezárási áram, Ith: 60 x In, 1 s
  • Működési feszültség, max. 0.72 kV
  • Szigetelési feszültség: 3 kVeff,  50 Hz, 1 perc
  • Működési frekvencia: 50 Hz
  • Szigetelési osztály: E

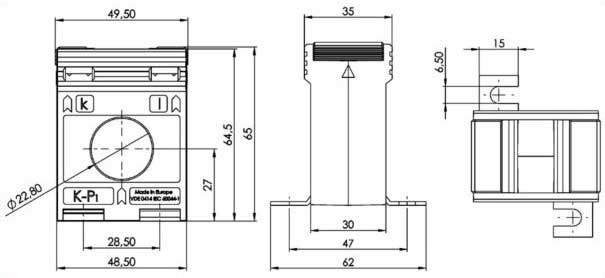

  • Méretek:   49.5 (széles) * 65 (magas) * 35 (mély) mm
  • Működési hőmérséklet: -5... +40°C
  • Tárolási hőmérséklet: -25... +40°C
Adatlap

Áramváltó ASR 21.3 méréstartományok - rendelési kódok

Ip (A) Is (A) P (VA) Cl Típus R.sz.
Ip (A) Is (A) P (VA) Cl Típus R.sz.
60 5 1 1 ASR 21.3 60/5A 1VA Kl.1 27028
75 5 1.25 1 ASR 21.3 75/5A 1.25VA cl.1 27030
75 5 1.5 1 ASR 21.3 75/5A 1.5VA cl.1 27031
80 5 1.25 1 ASR 21.3 80/5A 1.25VA cl.1 27032
80 5 1.5 1 ASR 21.3 80/5A 1.5VA cl.1 27033
100 5 1.5 1 ASR 21.3 100/5A 1.5VA cl.1 27034
100 5 2.5 1 ASR 21.3 100/5A 2.5VA cl.1 27035
125 5 1.5 1 ASR 21.3 125/5A 1.5VA cl.1 27036
125 5 2.5 1 ASR 21.3 125/5A 2.5VA cl.1 27037
150 5 1.5 1 ASR 21.3 150/5A 1.5VA cl.1 27039
150 5 2.5 1 ASR 21.3 150/5A 2.5VA cl.1 27040
150 5 3.75 1 ASR 21.3 150/5A 3.75VA cl.1 27041
200 5 1.5 1 ASR 21.3 200/5A 1.5VA cl.1 27042
200 5 2.5 1 ASR 21.3 200/5A 2.5VA cl.1 27043
200 5 3.75 1 ASR 21.3 200/5A 3.75VA cl.1 27052
200 5 5 1 ASR 21.3 200/5A 5VA cl.1 27044
250 5 2.5 1 ASR 21.3 250/5A 2.5VA cl.1 27045
250 5 5 1 ASR 21.3 250/5A 5VA cl.1 27046
300 5 2.5 1 ASR 21.3 300/5A 2.5VA cl.1 27048
300 5 5 1 ASR 21.3 300/5A 5VA cl.1 27049
75 1 1.25 1 ASR 21.3 75/1A 1.25VA cl.1 27230
75 1 1.5 1 ASR 21.3 75/1A 1.5VA cl.1 27231
80 1 1.25 1 ASR 21.3 80/1A 1.25VA cl.1 27232
80 1 1.5 1 ASR 21.3 80/1A 1.5VA cl.1 27233
100 1 1.5 1 ASR 21.3 100/1A 1.5VA cl.1 27234
100 1 2.5 1 ASR 21.3 100/1A 2.5VA cl.1 27235
125 1 1.5 1 ASR 21.3 125/1A 1.5VA cl.1 27236
125 1 2.5 1 ASR 21.3 125/1A 2.5VA cl.1 27237
150 1 1.5 1 ASR 21.3 150/1A 1.5VA cl.1 27239
150 1 2.5 1 ASR 21.3 150/1A 2.5VA cl.1 27240
150 1 3.75 1 ASR 21.3 150/1A 3.75VA cl.1 27241
200 1 1.5 1 ASR 21.3 200/1A 1.5VA cl.1 27242
200 1 2.5 1 ASR 21.3 200/1A 2.5VA cl.1 27243
200 1 3.75 1 ASR 21.3 200/1A 3.75VA cl.1 27252
250 1 2.5 1 ASR 21.3 250/1A 2.5VA cl.1 27245
250 1 5 1 ASR 21.3 250/1A 5VA cl.1 27246
300 1 2.5 1 ASR 21.3 300/1A 2.5VA cl.1 27248
300 1 5 1 ASR 21.3 300/1A 5VA cl.1 27249
100 5 1.5 0.5 ASR 21.3 100/5A 1.5VA cl.0.5 27011
125 5 1.5 0.5 ASR 21.3 125/5A 1.5VA cl.0.5 27013
125 5 2.5 0.5 ASR 21.3 125/5A 2.5VA cl.0.5 27014
150 5 1.5 0.5 ASR 21.3 150/5A 1.5VA cl.0.5 27015
150 5 2.5 0.5 ASR 21.3 150/5A 2.5VA cl.0.5 27016
200 5 1.5 0.5 ASR 21.3 200/5A 1.5VA cl.0.5 27017
200 5 2.5 0.5 ASR 21.3 200/5A 2.5VA cl.0.5 27018
250 5 2.5 0.5 ASR 21.3 250/5A 2.5VA cl.0.5 27020
300 5 2.5 0.5 ASR 21.3 300/5A 2.5VA cl.0.5 27022
100 1 1.5 0.5 ASR 21.3 100/1A 1.5VA cl.0.5 27211
125 1 1.5 0.5 ASR 21.3 125/1A 1.5VA cl.0.5 27213
150 1 1.5 0.5 ASR 21.3 150/1A 1.5VA cl.0.5 27215
200 1 1.5 0.5 ASR 21.3 200/1A 1.5VA cl.0.5 27217
200 1 2.5 0.5 ASR 21.3 200/1A 2.5VA cl.0.5 27218
250 1 2.5 0.5 ASR 21.3 250/1A 2.5VA cl.0.5 27220
300 1 2.5 0.5 ASR 21.3 300/1A 2.5VA cl.0.5 27222
100 5 1 1 ASR 21.3 100/5A 1VA cl.1 1023
150 5 1.5 1 ASR 21.3 150/5A 1.5VA cl.1 1024
200 5 1.5 1 ASR 21.3 200/5A 1.5VA cl.1 1026
200 5 2.5 1 ASR 21.3 200/5A 2.5VA cl.1 1027
250 5 1.5 1 ASR 21.3 250/5A 1.5VA cl.1 1028
250 5 2.5 1 ASR 21.3 250/5A 2.5VA cl.1 1029
250 5 3.75 1 ASR 21.3 250/5A 3.75VA cl.1 1048
250 5 5 1 ASR 21.3 250/5A 5VA cl.1 1030
300 5 1.5 1 ASR 21.3 300/5A 1.5VA cl.1 1031
300 5 2.5 1 ASR 21.3 300/5A 2.5VA cl.1 1032
300 5 3.75 1 ASR 21.3 300/5A 3.75VA cl.1 1049
300 5 5 1 ASR 21.3 300/5A 5VA Kl.1 1033
400 5 2.5 1 ASR 21.3 400/5A 2.5VA cl.1 1034
400 5 5 1 ASR 21.3 400/5A 5VA cl.1 1035
500 5 2.5 1 ASR 21.3 500/5A 2.5VA cl.1 1037
500 5 5 1 ASR 21.3 500/5A 5VA cl.1 1038
100 1 1 1 ASR 21.3 100/1A 1VA cl.1 1223
150 1 1.5 1 ASR 21.3 150/1A 1.5VA cl.1 1224
200 1 1.5 1 ASR 21.3 200/1A 1.5VA cl.1 1226
200 1 2.5 1 ASR 21.3 200/1A 2.5VA cl.1 1227
250 1 1.5 1 ASR 21.3 250/1A 1.5VA cl.1 1228
250 1 2.5 1 ASR 21.3 250/1A 2.5VA cl.1 1229
250 1 3.75 1 ASR 21.3 250/1A 3.75VA cl.1 1248
300 1 1.5 1 ASR 21.3 300/1A 1.5VA cl.1 1231
300 1 2.5 1 ASR 21.3 300/1A 2.5VA cl.1 1232
300 1 5 1 ASR 21.3 300/1A 3.75VA cl.1 1249
400 1 2.5 1 ASR 21.3 400/1A 2.5VA cl.1 1234
400 1 5 1 ASR 21.3 400/1A 5VA cl.1 1235
500 1 2.5 1 ASR 21.3 500/1A 2.5VA cl.1 1237
500 1 5 1 ASR 21.3 500/1A 5VA cl.1 1238
