AC/DC áramváltó analóg feszültség kimenettel, MBS CCT31.3U

Műszaki adatok

• Méréstartomány: 0…300 A DC / AC Ieff
• Frekvencia tartomány: 0... 100 kHz

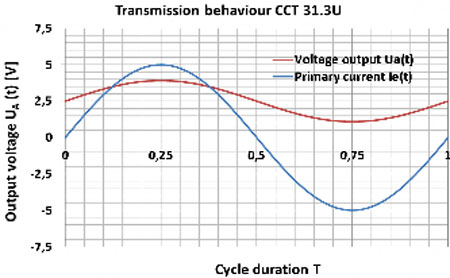

• Kimenő feszültség: DC: 2.5 ±1 V, AC: 2,5 ±1 V Ueff, ill. 2,5 ±1,414 Vpp
• Max. terhelő ellenállás kimeneten: RB ≥100 kΩ
• Feszültségkorlát a kimeneten ()túlvezérlés): <5 V
• Pontosság: ±0,5%
• Max. feszültség Um: 0,72 kV, Ueff
• Szigetelési feszültség: 6,4 kV, Ueff, 50 Hz, 5 sec., primer bemenet a kimenethez és tokozáshoz képest
• Tápfeszültség: ±12 V DC ±15%, <70 mA
• Válaszidő (90% IPN, di/dt = 100 A/µs): ≤1 µs (tip. 150 ns)
• Jel emelkedési sebessége, di/dt: ≤100 A/µs
• Szigetelés osztály: E
• Mechanikai védettség: IP 20
• Működési hőmérséklet: -25... +60°C, 0…95% RH

Méretek:

• Áramsín: 30x10 mm
• Körkeresztmetszetű vezető: 28 mm
• Áramváltó méretei: 70 (széles) x 92 (magas) x 48 (mély) mm
• Vonatkozó szabványok: DIN EN 50178, 1997, DIN EN 61010-1, 2002, VDE 0160

Kivezetések

• Táplálás, 0 (földpont),  feszültség kimenet
• Rugós megfogású csatlakozók
• Csatlakozó vezetékek: 0.08…2.5 mm2

Kiegészítő tartozékok: felerősítő szerelvény 35 mm-es DIN sínre történő rápattintáshoz (rendelési szám: 53011)
