AC/DC áramváltó 0... 20 mA kimenettel, MBS CCT41.4I

Áramváltó 150... 750 A >DC, AC és torzított szinuszos áramok mérésére, 0…20mA DC, ill. ACeff áram kimenetel

AC/DC áramváltó analóg kimenettel, CCT41.4I

AC/DC áramváltó, CCT41.4I

  • DC és AC áramok mérése
  • Áram effektív értékének mérése
  • Frekvenciasáv: 0 Hz (DC)… 100 kHz (AC)
  • Galvanikus elválasztás a mért hálózattól
  • Kis teljesítmén igény (≤2.5 VA)
  • Rúgós-szorítású csatlakozók
  • Közvetlen felszerelhetőség az áramvezetőre
  • DIN-sínre szerelhető opcionális szerelvénnyel
Adatlap

Műszaki adatok

  • Méréstartomány: 0…750 A DC / 0…750 Aeff AC
  • Frekvencia tartomány: 0... 100 kHz, bármilyen hullámalak

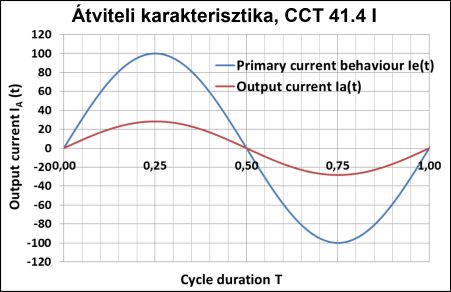

  • Kimenő áram: DC: 0… 20 mA DC, 0… 20 mA Ieff, (±28.2843 mA Icsúcs)
  • Max. terhelő ellenállás: ≤200 Ω; (Utáp = 24 V DC)
  • Áramkorlát a kimeneten (túlvezérlés): <25 mA
  • Pontosság: ±0,5%
  • Max. feszültség Um: 0,72 kV, Ueff
  • Szigetelési feszültség: 6,4 kV, Ueff, 50 Hz, 5 s, primer bemenet a kimenethez és tokozáshoz képest
  • Tápfeszültség: ±12 V ±15% DC, <70 mA
  • Válaszidő (90% IPN, di/dt = 100 A/µs): ≤1 µs (tip. 150 ns)
  • Jel emelkedési sebessége, di/dt: ≤100 A/µs
  • Szigetelés osztály: E
  • Működési hőmérséklet: -25... +60°C, 0…9 5% RH

Méretek:

  • Áramsín:1 db. 40x10 mm, vagy 2 db. 30x15 mm
  • Körkeresztmetszetű vezető: 31.5 mm
  • Áramváltó: 90 (széles) x 115 (magas) x 58.5 (mély) mm
  • Vonatkozó szabványok: DIN EN 50178, 1997, DIN EN 61010-1, 2002, VDE 0160

Kivezetések

  • Táplálás, 0 (földpont, áramkimenet
  • Rugós megfogású csatlakozók
  • Csatlakozó vezetékek: 0.08…2.5 mm2

Kiegészítő tartozékok: felerősítő szerelvény 35 mm-es DIN sínre történő rápattintáshoz (rendelési szám: 53011)

Méréstartományok

Ip DC / Irms (A) Rendelési szám Kimenő áram
150 1201-10005 0...20mA DC, ACeff
200 1201-10006
250 1201-10007
300 1201-10008
400 1201-10009
500 1201-10010
600* 1201-10011*
750* 1201-10012*
