AC/DC áramváltó analóg feszültség kimenettel, MBS CCT41.4U

Áramváltó 150... 750 A DC és AC szinuszos, nem-szinuszos és torzított áramok mérésére, DC / AC feszültség kimenettel

AC/DC áramváltó analóg kimenettel, CTT41.4U

AC/DC áramváltó, CCT41.4U

  • DC és AC áramok mérése
  • Áram effektív értékének mérése
  • Frekvenciasáv: 0 Hz (DC)… 100 kHz (AC)
  • Galvanikus elválasztás a mért hálózattól
  • Kis teljesítmén igény (≤2.5 VA)
  • Rúgós-szorítású csatlakozók
  • Közvetlen felszerelhetőség az áramvezetőre
  • DIN-sínre szerelhető opcionális szerelvénnyel
Adatlap

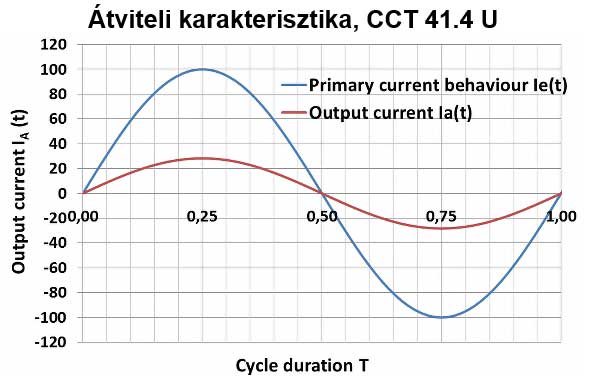

Műszaki adatok

  • Méréstartomány: 0…300 A DC / ACeff
  • Frekvencia tartomány: 0... 100 kHz
  • Kimenő feszültség AC bemenet esetén: 2,5 ±1 V, Ueff, AC; 2,5 ±1,414 V (csúcstól-csúcsig)
  • Kimenő feszültség DC bemenet esetén: 2.5 ± 1 V, DC
  • Max. terhelő ellenállás a kimeneten: RB ≥100 kΩ
  • Feszültségkorlát a kimeneten (túlvezérlés): <5 V
  • Pontosság: ±0,5%
  • Max. feszültség Um: 0,72 kV, Ueff
  • Szigetelési feszültség: 6,4 kV, Ueff, 50 Hz, 5 sec., primer bemenet a kimenethez és tokozáshoz képest
  • Tápfeszültség: ±12 V ±15% DC, <70 mA
  • Válaszidő (90% IPN, di/dt = 100 A/µs): ≤1 µs (tip. 150 ns)
  • Jel emelkedési sebessége, di/dt: ≤100 A/µs
  • Szigetelés osztály: E
  • Mechanikai védettség: IP 20
  • Működési hőmérséklet: -25... 60°C, 0…95% RH

Méretek:

  • Áramsín: 1 db. 40x10 mm, vagy 2 db. 30x15 mm
  • Körkeresztmetszetű vezető: 31.5 mm
  • Áramváltó: 90 (széles) x 115 (magas) x 58.5 (mély) mm
  • Vonatkozó szabványok: DIN EN 50178, 1997, DIN EN 61010-1, 2002, VDE 0160

Kivezetések

  • Táplálás, 0 (földpont),  feszültség kimenet
  • Rugós megfogású csatlakozók
  • Csatlakozó vezetékek: 0.08…2.5 mm2

Kiegészítő tartozékok: felerősítő szerelvény 35 mm-es DIN sínre történő rápattintáshoz (rendelési szám: 53011)

Méréstartományok

Ip, DC/ACeff (A) Rendelési szám Kimenő fesz.
150 1202-10005 DC: 2.5 ± 1V
AC: 2,5 ±1,414 Vpp
200 1202-10006
250 1202-10007
300 1202-10008
400 1202-10009
500 1202-10010
600* 1202-10011*
750* 1202-10012*
