Áramváltó kábelre és áramsínre, MBS CTB51.35

Áramváltó 200... 1600 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5 és 1

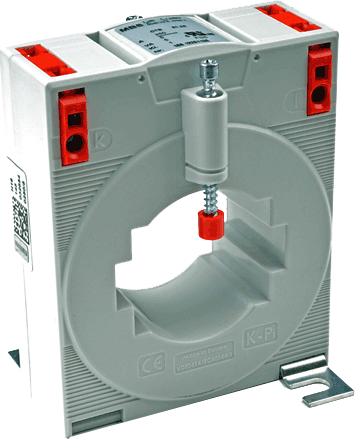

Áramváltó kábelre és áramsínre, MBS CTB51.35

AC áramváltó, MBS  CTB51.35

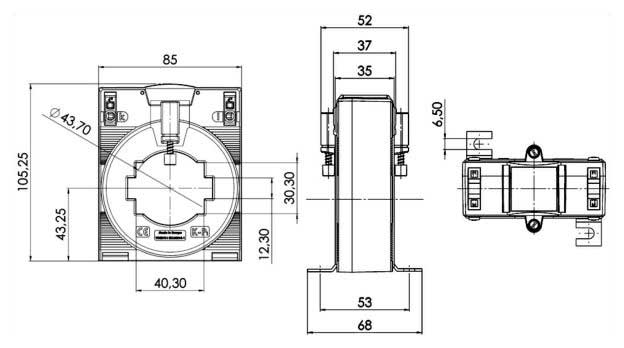

  • Áramsín: 1x50x12 mm, vagy 1x40x30 mm
  • Kábel átmérő: max. 43.7 mm
  • Termikus folyamatos áram, Icth: 1,2xIn
  • Termikus rövidrezárási áram, Ith: 60xIn, 1s
  • Működési feszültség, Um: max.1.2 kV
  • Szigetelési feszültség: 6 kVeff, 50Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Működési hőmérséklet: -5... +50°C
  • Rugós rögzítésű szekunder kivezetés

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) Cl Megnevezés Rend. sz.
100 5 1,25 1 CTB51.35 100/5A, 1.25 VA, Cl.1 50-0100
125 5 2,5 1 CTB51.35 125/5A, 2.5 VA, Cl.1 50-0101
150 5 2,5 1 CTB51.35 150/5A, 2.5 VA, Cl.1 50-0102
200 5 5 1 CTB51.35 200/5A, 5 VA, Cl.1 50-0103
250 5 5 1 CTB51.35 250/5A, 5 VA, Cl.1 50-0104
300 5 5 1 CTB51.35 300/5A, 5 VA, Cl.1 50-0105
400 5 5 1 CTB51.35 400/5A, 5 VA, Cl.1 50-0106
400 5 10 1 CTB51.35 400/5A, 10 VA, Cl.1 50-0107
500 5 5 1 CTB51.35 500/5A, 5 VA, Cl.1 50-0108
500 5 10 1 CTB51.35 500/5A, 10 VA, Cl.1 50-0109
600 5 5 1 CTB51.35 600/5A, 5 VA, Cl.1 50-0110
600 5 10 1 CTB51.35 600/5A, 10 VA, Cl.1 50-0111
750 5 5 1 CTB51.35 750/5A, 5 VA, Cl.1 50-0112
750 5 10 1 CTB51.35 750/5A, 10 VA, Cl.1 50-0113
800 5 5 1 CTB51.35 800/5A, 5 VA, Cl.1 50-0114
800 5 10 1 CTB51.35 800/5A, 10 VA, Cl.1 50-0115
1000 5 5 1 CTB51.35 1000/5A, 5 VA, Cl.1 50-0116
1000 5 10 1 CTB51.35 1000/5A, 10 VA, Cl.1 50-0117
1200 5 5 1 CTB51.35 1200/5A, 5 VA, Cl.1 50-0291
1200 5 10 1 CTB51.35 1200/5A, 10 VA, Cl.1 50-0292
1250 5 5 1 CTB51.35 1250/5A, 5 VA, Cl.1 50-0118
1250 5 10 1 CTB51.35 1250/5A, 10 VA, Cl.1 50-0119
100 5 1,5 0,5 CTB51.35 100/5A, 1.5 VA,Cl.0.5 G50-5201
125 5 2,5 0,5 CTB51.35 125/5A, 2.5 VA,Cl.0.5 G50-5202
150 5 2,5 0,5 CTB51.35 150/5A, 2.5 VA,Cl.0.5 G50-5203
200 5 1,5 0,5 CTB51.35 200/5A, 1.5 VA,Cl.0.5 50-2100
200 5 2,5 0,5 CTB51.35 200/5A, 2.5 VA,Cl.0.5 G50-5205
250 5 1,5 0,5 CTB51.35 250/5A, 1.5 VA,Cl.0.5 G50-5206
250 5 2,5 0,5 CTB51.35 250/5A, 2.5 VA,Cl.0.5 50-2101
300 5 2,5 0,5 CTB51.35 300/5A, 2.5 VA,Cl.0.5 50-2102
300 5 5 0,5 CTB51.35 300/5A, 5 VA,Cl.0.5 G50-5209
400 5 2,5 0,5 CTB51.35 400/5A, 2.5 VA,Cl.0.5 G50-5210
400 5 5 0,5 CTB51.35 400/5A, 5 VA,Cl.0.5 50-2103
500 5 2,5 0,5 CTB51.35 500/5A, 2.5 VA,Cl.0.5 G50-5212
500 5 5 0,5 CTB51.35 500/5A, 5 VA,Cl.0.5 50-2104
500 5 10 0,5 CTB51.35 500/5A, 10 VA,Cl.0.5 50-2105
600 5 2,5 0,5 CTB51.35 600/5A, 2.5 VA,Cl.0.5 G50-5215
600 5 5 0,5 CTB51.35 600/5A, 5 VA,Cl.0.5 50-2106
600 5 10 0,5 CTB51.35 600/5A, 10 VA,Cl.0.5 50-2107
750 5 2,5 0,5 CTB51.35 750/5A, 2.5 VA,Cl.0.5 G50-5218
750 5 5 0,5 CTB51.35 750/5A, 5 VA,Cl.0.5 50-2108
750 5 10 0,5 CTB51.35 750/5A, 10 VA,Cl.0.5 50-2109
800 5 5 0,5 CTB51.35 800/5A, 5 VA,Cl.0.5 50-2110
800 5 10 0,5 CTB51.35 800/5A, 10 VA,Cl.0.5 50-211
1000 5 5 0,5 CTB51.35 1000/5A, 5 VA,Cl.0.5 50-2112
1000 5 10 0,5 CTB51.35 1000/5A, 10 VA,Cl.0.5 50-2113
1200 5 5 0,5 CTB51.35 1200/5A, 5 VA,Cl.0.5 50-2114
1200 5 10 0,5 CTB51.35 1200/5A, 10 VA,Cl.0.5 50-2115
1250 5 5 0,5 CTB51.35 1250/5A, 5 VA,Cl.0.5 50-2116
1250 5 10 0,5 CTB51.35 1250/5A, 10 VA,Cl.0.5 50-2117
100 5 1,5 0,5s CTB51.35 100/5A, 1.5 VA,Cl.0.5s G50-5223
125 5 2,5 0,5s CTB51.35 125/5A, 2.5 VA,Cl.0.5s G50-5224
150 5 2,5 0,5s CTB51.35 150/5A, 2.5 VA,Cl.0.5s G50-5225
200 5 1,5 0,5s CTB51.35 200/5A, 1.5 VA,Cl.0.5s G50-5226
200 5 2,5 0,5s CTB51.35 200/5A, 2.5 VA,Cl.0.5s G50-5227
250 5 1,5 0,5s CTB51.35 250/5A, 1.5 VA,Cl.0.5s G50-5228
250 5 2,5 0,5s CTB51.35 250/5A, 2.5 VA,Cl.0.5s G50-5229
300 5 2,5 0,5s CTB51.35 300/5A, 2.5 VA,Cl.0.5s G50-5230
300 5 5 0,5s CTB51.35 300/5A, 5 VA,Cl.0.5s G50-5231
400 5 2,5 0,5s CTB51.35 400/5A, 2.5 VA,Cl.0.5s G50-5232
400 5 5 0,5s CTB51.35 400/5A, 5 VA,Cl.0.5s G50-5233
500 5 2,5 0,5s CTB51.35 500/5A, 2.5 VA,Cl.0.5s G50-5234
500 5 5 0,5s CTB51.35 500/5A, 5 VA,Cl.0.5s G50-5235
600 5 2,5 0,5s CTB51.35 600/5A, 2.5 VA,Cl.0.5s G50-5236
600 5 5 0,5s CTB51.35 600/5A, 5 VA,Cl.0.5s G50-5237
600 5 10 0,5s CTB51.35 600/5A, 10 VA,Cl.0.5s G50-5238
750 5 2,5 0,5s CTB51.35 750/5A, 2.5 VA,Cl.0.5s G50-5239
750 5 5 0,5s CTB51.35 750/5A, 5 VA,Cl.0.5s G50-5240
750 5 10 0,5s CTB51.35 750/5A, 10 VA,Cl.0.5s G50-5241
1000 5 5 0,5s CTB51.35 1000/5A, 5 VA,Cl.0.5s G50-5242
1000 5 10 0,5s CTB51.35 1000/5A, 10 VA,Cl.0.5s G50-5243
200 5 1,5 0,2 CTB51.35 200/5A, 1.5 VA,Cl.0.2 G50-5244
250 5 1,5 0,2 CTB51.35 250/5A, 1.5 VA,Cl.0.2 G50-5245
250 5 2,5 0,2 CTB51.35 250/5A, 2.5 VA,Cl.0.2 G50-5246
300 5 2,5 0,2 CTB51.35 300/5A, 2.5 VA,Cl.0.2 G50-5247
300 5 5 0,2 CTB51.35 300/5A, 5 VA,Cl.0.2 G50-5248
400 5 2,5 0,2 CTB51.35 400/5A, 2.5 VA,Cl.0.2 G50-5249
400 5 5 0,2 CTB51.35 400/5A, 5 VA,Cl.0.2 G50-5250
500 5 2,5 0,2 CTB51.35 500/5A, 2.5 VA,Cl.0.2 G50-5251
500 5 5 0,2 CTB51.35 500/5A, 5 VA,Cl.0.2 G50-5252
600 5 2,5 0,2 CTB51.35 600/5A, 2.5 VA,Cl.0.2 G50-5253
600 5 5 0,2 CTB51.35 600/5A, 5 VA,Cl.0.2 G50-5254
750 5 2,5 0,2 CTB51.35 750/5A, 2.5 VA,Cl.0.2 G50-5255
750 5 5 0,2 CTB51.35 750/5A, 5 VA,Cl.0.2 G50-5256
1000 5 5 0,2 CTB51.35 1000/5A, 5 VA,Cl.0.2 G50-5257
250 5 1,5 0,2s CTB51.35 250/5A, 1.5 VA,cl.0.2s G50-5258
300 5 2,5 0,2s CTB51.35 300/5A, 2.5 VA,cl.0.2s G50-5259
400 5 2,5 0,2s CTB51.35 400/5A, 2.5 VA,cl.0.2s G50-5260
500 5 2,5 0,2s CTB51.35 500/5A, 2.5 VA,cl.0.2s G50-5261
500 5 5 0,2s CTB51.35 500/5A, 5 VA,cl.0.2s G50-5262
600 5 2,5 0,2s CTB51.35 600/5A, 2.5 VA,cl.0.2s G50-5263
600 5 5 0,2s CTB51.35 600/5A, 5 VA,cl.0.2s G50-5264
750 5 2,5 0,2s CTB51.35 750/5A, 2.5 VA,cl.0.2s G50-5265
750 5 5 0,2s CTB51.35 750/5A, 5 VA,cl.0.2s G50-5266
1000 5 5 0,2s CTB51.35 1000/5A, 5 VA,cl.0.2s G50-5267
100 1 1,25 1 CTB51.35 100/1A, 1.25 VA, Cl.1 50-0120
125 1 2,5 1 CTB51.35 125/1A, 2.5 VA, Cl.1 50-0121
150 1 2,5 1 CTB51.35 150/1A, 2.5 VA, Cl.1 50-0122
200 1 5 1 CTB51.35 200/1A, 5 VA, Cl.1 50-0123
250 1 5 1 CTB51.35 250/1A, 5 VA, Cl.1 50-0124
300 1 5 1 CTB51.35 300/1A, 5 VA, Cl.1 50-0125
400 1 5 1 CTB51.35 400/1A, 5 VA, Cl.1 50-0126
400 1 10 1 CTB51.35 400/1A, 10 VA, Cl.1 50-0127
500 1 5 1 CTB51.35 500/1A, 5 VA, Cl.1 50-0128
500 1 10 1 CTB51.35 500/1A, 10 VA, Cl.1 50-0129
600 1 5 1 CTB51.35 600/1A, 5 VA, Cl.1 50-0130
600 1 10 1 CTB51.35 600/1A, 10 VA, Cl.1 50-0131
750 1 5 1 CTB51.35 750/1A, 5 VA, Cl.1 50-0132
750 1 10 1 CTB51.35 750/1A, 10 VA, Cl.1 50-0133
800 1 5 1 CTB51.35 800/1A, 5 VA, Cl.1 50-0134
800 1 10 1 CTB51.35 800/1A, 10 VA, Cl.1 50-0135
1000 1 5 1 CTB51.35 1000/1A, 5 VA, Cl.1 50-0136
1000 1 10 1 CTB51.35 1000/1A, 10 VA, Cl.1 50-0137
1200 1 5 1 CTB51.35 1200/1A, 5 VA, Cl.1 50-0293
1200 1 10 1 CTB51.35 1200/1A, 10 VA, Cl.1 50-0294
1250 1 5 1 CTB51.35 1250/1A, 5 VA, Cl.1 50-0138
1250 1 10 1 CTB51.35 1250/1A, 10 VA, Cl.1 50-0139
100 1 1,5 0,5 CTB51.35 100/1A, 1.5 VA, Cl.0.5 G50-7201
125 1 1,5 0,5 CTB51.35 125/1A, 1.5 VA, Cl.0.5 G50-7202
150 1 2,5 0,5 CTB51.35 150/1A, 2.5 VA, Cl.0.5 G50-7203
200 1 1,5 0,5 CTB51.35 200/1A, 1.5 VA, Cl.0.5 50-2120
200 1 2,5 0,5 CTB51.35 200/1A, 2.5 VA, Cl.0.5 G50-7205
250 1 1,5 0,5 CTB51.35 250/1A, 1.5 VA, Cl.0.5 G50-7206
250 1 2,5 0,5 CTB51.35 250/1A, 2.5 VA, Cl.0.5 50-2121
250 1 5 0,5 CTB51.35 250/1A, 5 VA, Cl.0.5 G50-7208
300 1 2,5 0,5 CTB51.35 300/1A, 2.5 VA, Cl.0.5 50-2122
300 1 5 0,5 CTB51.35 300/1A, 5 VA, Cl.0.5 G50-7210
400 1 2,5 0,5 CTB51.35 400/1A, 2.5 VA, Cl.0.5 G50-7211
400 1 5 0,5 CTB51.35 400/1A, 5 VA, Cl.0.5 50-2123
500 1 2,5 0,5 CTB51.35 500/1A, 2.5 VA, Cl.0.5 G50-7213
500 1 5 0,5 CTB51.35 500/1A, 5 VA, Cl.0.5 50-2124
500 1 10 0,5 CTB51.35 500/1A, 10 VA, Cl.0.5 50-2125
600 1 2,5 0,5 CTB51.35 600/1A, 2.5 VA, Cl.0.5 G50-7216
600 1 5 0,5 CTB51.35 600/1A, 5 VA, Cl.0.5 50-2126
600 1 10 0,5 CTB51.35 600/1A, 10 VA, Cl.0.5 50-2127
750 1 2,5 0,5 CTB51.35 750/1A, 2.5 VA, Cl.0.5 G50-7219
750 1 5 0,5 CTB51.35 750/1A, 5 VA, Cl.0.5 50-2128
750 1 10 0,5 CTB51.35 750/1A, 10 VA, Cl.0.5 50-2129
800 1 5 0,5 CTB51.35 800/1A, 5 VA, Cl.0.5 50-2130
800 1 10 0,5 CTB51.35 800/1A, 10 VA, Cl.0.5 50-2131
1000 1 5 0,5 CTB51.35 1000/1A, 5 VA, Cl.0.5 50-2132
1000 1 10 0,5 CTB51.35 1000/1A, 10 VA, Cl.0.5 50-2133
1200 1 5 0,5 CTB51.35 1200/1A, 5 VA, Cl.0.5 50-2134
1200 1 10 0,5 CTB51.35 1200/1A, 10 VA, Cl.0.5 50-2135
1250 1 5 0,5 CTB51.35 1250/1A, 5 VA, Cl.0.5 50-2136
1250 1 10 0,5 CTB51.35 1250/1A, 10 VA, Cl.0.5 50-2137
100 1 1,5 0.5s CTB51.35 100/1A, 1.5 VA, Cl.0.5s G50-7224
125 1 1,5 0.5s CTB51.35 125/1A, 1.5 VA, Cl.0.5s G50-7225
150 1 2,5 0.5s CTB51.35 150/1A, 2.5 VA, Cl.0.5s G50-7226
200 1 1,5 0.5s CTB51.35 200/1A, 1.5 VA, Cl.0.5s G50-7227
200 1 2,5 0.5s CTB51.35 200/1A, 2.5 VA, Cl.0.5s G50-7228
250 1 1,5 0.5s CTB51.35 250/1A, 1.5 VA, Cl.0.5s G50-7229
250 1 2,5 0.5s CTB51.35 250/1A, 2.5 VA, Cl.0.5s G50-7230
250 1 5 0.5s CTB51.35 250/1A, 5 VA, Cl.0.5s G50-7231
300 1 2,5 0.5s CTB51.35 300/1A, 2.5 VA, Cl.0.5s G50-7232
300 1 5 0.5s CTB51.35 300/1A, 5 VA, Cl.0.5s G50-7233
400 1 2,5 0.5s CTB51.35 400/1A, 2.5 VA, Cl.0.5s G50-7234
400 1 5 0.5s CTB51.35 400/1A, 5 VA, Cl.0.5s G50-7235
500 1 2,5 0.5s CTB51.35 500/1A, 2.5 VA, Cl.0.5s G50-7236
500 1 5 0.5s CTB51.35 500/1A, 5 VA, Cl.0.5s G50-7237
600 1 2,5 0.5s CTB51.35 600/1A, 2.5 VA, Cl.0.5s G50-7238
600 1 5 0.5s CTB51.35 600/1A, 5 VA, Cl.0.5s G50-7239
600 1 10 0.5s CTB51.35 600/1A, 10 VA, Cl.0.5s G50-7240
750 1 2,5 0.5s CTB51.35 750/1A, 2.5 VA, Cl.0.5s G50-7241
750 1 5 0.5s CTB51.35 750/1A, 5 VA, Cl.0.5s G50-7242
750 1 10 0.5s CTB51.35 750/1A, 10 VA, Cl.0.5s G50-7243
1000 1 5 0.5s CTB51.35 1000/1A, 5 VA, Cl.0.5s G50-7244
1000 1 10 0.5s CTB51.35 1000/1A, 10 VA, Cl.0.5s G50-7245
200 1 1,5 0.2 CTB51.35 200/1A, 1.5 VA, Cl.0.2 G50-7246
200 1 2,5 0.2 CTB51.35 200/1A, 2.5 VA, Cl.0.2 G50-7247
250 1 1,5 0.2 CTB51.35 250/1A, 1.5 VA, Cl.0.2 G50-7248
250 1 2,5 0.2 CTB51.35 250/1A, 2.5 VA, Cl.0.2 G50-7249
300 1 2,5 0.2 CTB51.35 300/1A, 2.5 VA, Cl.0.2 G50-7250
300 1 5 0.2 CTB51.35 300/1A, 5 VA, Cl.0.2 G50-7251
400 1 2,5 0.2 CTB51.35 400/1A, 2.5 VA, Cl.0.2 G50-7252
500 1 2,5 0.2 CTB51.35 500/1A, 2.5 VA, Cl.0.2 G50-7253
500 1 5 0.2 CTB51.35 500/1A, 5 VA, Cl.0.2 G50-7254
600 1 2,5 0.2 CTB51.35 600/1A, 2.5 VA, Cl.0.2 G50-7255
600 1 5 0.2 CTB51.35 600/1A, 5 VA, Cl.0.2 G50-7256
750 1 2,5 0.2 CTB51.35 750/1A, 2.5 VA, Cl.0.2 G50-7257
750 1 5 0.2 CTB51.35 750/1A, 5 VA, Cl.0.2 G50-7258
1000 1 5 0.2 CTB51.35 1000/1A, 5 VA, Cl.0.2 G50-7259
250 1 1,5 0.2s CTB51.35 250/1A, 1.5 VA, Cl.0.2s G50-7260
300 1 2,5 0.2s CTB51.35 300/1A, 2.5 VA, Cl.0.2s G50-7261
400 1 2,5 0.2s CTB51.35 400/1A, 2.5 VA, Cl.0.2s G50-7262
500 1 2,5 0.2s CTB51.35 500/1A, 2.5 VA, Cl.0.2s G50-7263
500 1 5 0.2s CTB51.35 500/1A, 5 VA, Cl.0.2s G50-7264
600 1 2,5 0.2s CTB51.35 600/1A, 2.5 VA, Cl.0.2s G50-7265
750 1 2,5 0.2s CTB51.35 750/1A, 2.5 VA, Cl.0.2s G50-7266
1000 1 5 0.2s CTB51.35 1000/1A, 5 VA, Cl.0.2s G50-7267
