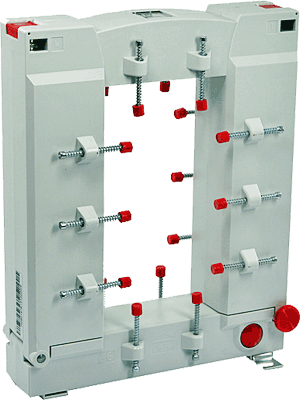

Áramváltó nyitható vasmaggal, MBS KBU816

Áramváltó 1000... 5000 A áramok mérésére, Is = 1 A, vagy 5A, Cl.: 0.5, 1

Nyitható (osztott vasmagos) áramváltó KBU816

AC nyitható áramváltó, MBS KBU816

  • Befogható kábelátmérő: max. 80 mm
  • Áramsín: 1 db. 80x160 mm
  • Termál folyamatos áram, Icth: 1,0 x In
  • Termál rövidrezárási áram, Ith: 60 x In, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc,
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Tarozék DIN -sínre építéshez (opció)
  • Beépített szekunder kivezetéseket takaró lemez
  • Működési hőmérséklet: -5... +40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus R. kód
1000 5 10 1 KBU 816 1000/5A 10VA cl.1 80140
1000 5 15 1 KBU 816 1000/5A 15VA cl.1 80141
1200 5 10 1 KBU 816 1200/5A 10VA cl.1 80142
1200 5 15 1 KBU 816 1200/5A 15VA cl.1 80143
1500 5 10 1 KBU 816 1500/5A 10VA cl.1 80144
1500 5 15 1 KBU 816 1500/5A 15VA cl.1 80145
1600 5 10 1 KBU 816 1600/5A 10VA cl.1 80146
1600 5 15 1 KBU 816 1600/5A 15VA cl.1 80147
2000 5 10 1 KBU 816 2000/5A 10VA cl.1 80148
2000 5 15 1 KBU 816 2000/5A 15VA cl.1 80149
2500 5 10 1 KBU 816 2500/5A 10VA cl.1 80150
2500 5 15 1 KBU 816 2500/5A 15VA cl.1 80151
3000 5 15 1 KBU 816 3000/5A 15VA cl.1 80152
3000 5 30 1 KBU 816 3000/5A 30VA cl.1 80153
4000 5 15 1 KBU 816 4000/5A 15VA cl.1 80154
4000 5 30 1 KBU 816 4000/5A 30VA cl.1 80155
5000 5 15 1 KBU 816 5000/5A 15VA cl.1 80156
5000 5 30 1 KBU 816 5000/5A 30VA cl.1 80157
1000 5 10 0.5 KBU 816 1000/5A 10VA cl.0.5 80110
1200 5 10 0.5 KBU 816 1200/5A 10VA cl.0.5 80111
1500 5 10 0.5 KBU 816 1500/5A 10VA cl.0.5 80112
1500 5 15 0.5 KBU 816 1500/5A 15VA cl.0.5 80113
1600 5 10 0.5 KBU 816 1600/5A 10VA cl.0.5 80114
1600 5 15 0.5 KBU 816 1600/5A 15VA cl.0.5 80115
2000 5 10 0.5 KBU 816 2000/5A 10VA cl.0.5 80116
2000 5 15 0.5 KBU 816 2000/5A 15VA cl.0.5 80117
2500 5 10 0.5 KBU 816 2500/5A 10VA cl.0.5 80119
2500 5 15 0.5 KBU 816 2500/5A 15VA cl.0.5 80120
3000 5 15 0.5 KBU 816 3000/5A 15VA cl.0.5 80122
4000 5 15 0.5 KBU 816 4000/5A 15VA cl.0.5 80123
4000 5 30 0.5 KBU 816 4000/5A 30VA cl.0.5 80124
5000 5 15 0.5 KBU 816 5000/5A 15VA cl.0.5 80125
5000 5 30 0.5 KBU 816 5000/5A 30VA cl.0.5 80126
1000 1 10 1 KBU 816 1000/1A 10VA cl.1 80340
1000 1 15 1 KBU 816 1000/1A 15VA cl.1 80341
1200 1 10 1 KBU 816 1200/1A 10VA cl.1 80342
1200 1 15 1 KBU 816 1200/1A 15VA cl.1 80343
1500 1 10 1 KBU 816 1500/1A 10VA cl.1 80344
1500 1 15 1 KBU 816 1500/1A 15VA cl.1 80345
1600 1 10 1 KBU 816 1600/1A 10VA cl.1 80346
1600 1 15 1 KBU 816 1600/1A 15VA cl.1 80347
2000 1 10 1 KBU 816 2000/1A 10VA cl.1 80348
2000 1 15 1 KBU 816 2000/1A 15VA cl.1 80349
2500 1 10 1 KBU 816 2500/1A 10VA cl.1 80350
2500 1 15 1 KBU 816 2500/1A 15VA cl.1 80351
3000 1 15 1 KBU 816 3000/1A 15VA cl.1 80352
3000 1 30 1 KBU 816 3000/1A 30VA cl.1 80353
4000 1 15 1 KBU 816 4000/1A 15VA cl.1 80354
4000 1 30 1 KBU 816 4000/1A 30VA cl.1 80355
5000 1 15 1 KBU 816 5000/1A 15VA cl.1 80356
5000 1 30 1 KBU 816 5000/1A 30VA cl.1 80357
1000 1 10 0.5 KBU 816 1000/1A 10VA cl.0.5 80310
1200 1 10 0.5 KBU 816 1200/1A 10VA cl.0.5 80311
1500 1 10 0.5 KBU 816 1500/1A 10VA cl.0.5 80312
1500 1 15 0.5 KBU 816 1500/1A 15VA cl.0.5 80313
1600 1 10 0.5 KBU 816 1600/1A 10VA cl.0.5 80314
1600 1 15 0.5 KBU 816 1600/1A 15VA cl.0.5 80315
2000 1 10 0.5 KBU 816 2000/1A 10VA cl.0.5 80316
2000 1 15 0.5 KBU 816 2000/1A 15VA cl.0.5 80317
2500 1 10 0.5 KBU 816 2500/1A 10VA cl.0.5 80319
2500 1 15 0.5 KBU 816 2500/1A 15VA cl.0.5 80320
3000 1 15 0.5 KBU 816 3000/1A 15VA cl.0.5 80322
4000 1 15 0.5 KBU 816 4000/1A 15VA cl.0.5 80323
4000 1 30 0.5 KBU 816 4000/1A 30VA cl.0.5 80324
5000 1 15 0.5 KBU 816 5000/1A 15VA cl.0.5 80325
5000 1 30 0.5 KBU 816 5000/1A 30VA cl.0.5 80326
