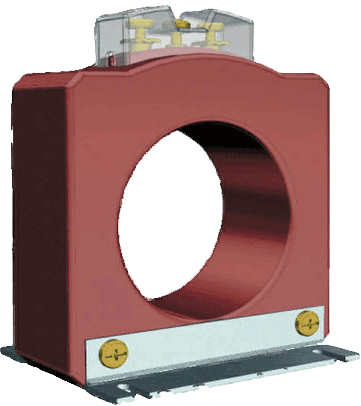

Áramváltó műgyantával kiöntve, kábelre, Lumel LRC-3, LRC-4

Áramváltó 400 A... 1250 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 1

Kábelre húzható áramváltó, LRC-3, LRC-4

AC áramváltó, LRC-3, -4

  • Kábelátmérő:
    • LRC-1: max. 72 mm
    • LRC-2: max. 85 mm
  • Tokozás: epoxi műgyanta
  • Csatlakozás: két M4-es csavar takaró fedéllel
  • Szigetelési osztály E (120°C max)
  • Maximum feszültség: 0.72 kV
  • Működési frekvencia: 50/60 Hz
  • Környezeti hőmérséklet: -20…+45°C
  • Termál rövidrezárási áram (Ith): 40 x In
  • Dinamikus rövidrezárási áram (Idyn): 2.5xIth

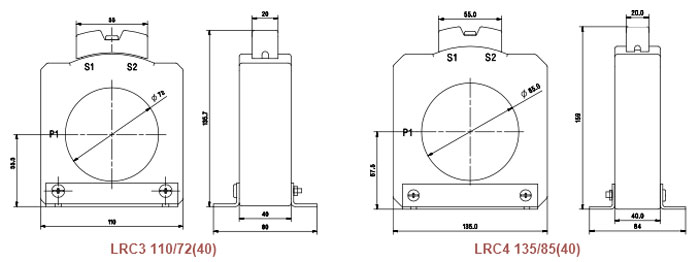

Adatlap Méretek

Műszaki adatok - rendelési kódok

Ip
(A) 		Is
(A)		 P
(VA)		 Cl. FS Rendelési kód
400 5 10 1 5 LRC3 110/72(40) 400/5A, 10VA, Cl.1
500 5 15 1 5 LRC3 110/72(40) 500/5A, 15VA, Cl.1
600 5 15 1 5 LRC3 110/72(40) 600/5A, 15VA, Cl.1
630 5 15 1 5 LRC3 110/72(40) 630/5A, 15VA, Cl.1
800 5 15 1 5 LRC4 135/85(40) 800/5A, 15VA, Cl.1
1000 5 15 1 5 LRC4 135/85(40) 1000/5A, 15VA, Cl.1
1200 5 15 1 5 LRC4 135/85(40) 1200/5A, 15VA, Cl.1
1250 5 15 1 5 LRC4 135/85(40) 1250/5A, 15VA, Cl.1
400 5 10 1 5 LRC3 110/72(40) 400/1A, 10VA, Cl.1
500 1 15 1 5 LRC3 110/72(40) 500/1A, 15VA, Cl.1
600 1 15 1 5 LRC3 110/72(40) 600/1A, 15VA, Cl.1
630 1 15 1 5 LRC3 110/72(40) 630/1A, 15VA, Cl.1
800 1 15 1 5 LRC4 135/85(40) 800/1A, 15VA, Cl.1
1000 1 15 1 5 LRC4 135/85(40) 1000/1A, 15VA, Cl.1
1200 1 15 1 5 LRC4 135/85(40) 1200/1A, 15VA, Cl.1
1250 1 15 1 5 LRC4 135/85(40) 1250/1A, 15VA, Cl.1
