DC/ACtrms áramváltó távadó, Qeed QI-50-V-485

50/25 A DC/ACeff méréstartomány, RS485 és 0-10 V DC kimenet

A QI-50-V-485 áramváltó távadó

DC és AC jelek TRMS mérésére alkalmas. A távadó egy 0... 10V analóg kimenettel és egy RS485 MODBUS soros interfésszel rendelkezik, melynek segítségével programozható a méréstartomány, a nulla hely és a Modbus cím.

Adatlap

Műszaki adatok

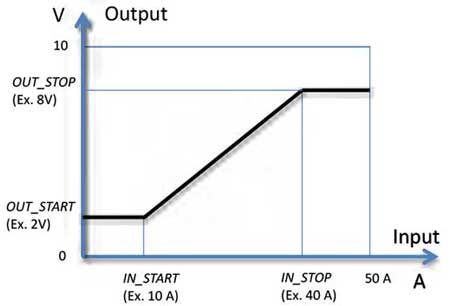

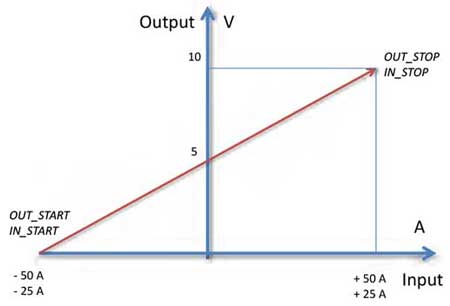

A QI-50-V-485 áramváltó távadó mérés indítási és leállítási (START, STOP) paraméterei (lásd karakterisztikák), a Modbus cím és az unipoláris, ill. bipoláris működés egy, a FACILE QI-50-V-485 szoftvert futtató számítógéppel programozható. AC áram mérésénél bipoláris funkciót választva a kimenő érték 0 A (5 V) lesz, mivel ekkor a szinusz hullám középértéke nulla.
A DIP kapcsolóval beállítható a méréstartomány (50 A, vagy 25 A), a bipoláris (középérték), unipoláris (TRMS) funkció, valamint max. 15 féle Modbus cím (lásd regiszter kiosztás).
Az áramváltó bármilyen helyzetbe felszerelhető, a vele szállított két rögzítő elemmel DIN sínre patintható.
FIGYELEM: Erős mágneses tér hatással lehet a mért értékre.

  • Méréstartomány: 50 Arms vagy 25 Arms DIP-kapcsolóval állítható, bipoláris (±50A DC vagy ±25A DC), RS485 vonalon programozható
  • Kimenet: 0... 10V és RS485 MODBUS
  • Pontosság: 0,5% a végértékre vonatkoztatva
  • Válaszidő: 1000 ms az analóg kimeneten, 30ms a soros kimeneten
  • Hőmérsékleti együttható: ≤200 ppm/°C
  • Táplálás: 12... 30 V DC, véde lem ford ított polaritás és túlmelegedés ellen
  • Áramigény: max 20 mA
  • Mérési mód: TRMS (egypólusú)
  • Működési frekvencia tartomány (-3dB): DC vagy 20... 2000 Hz
  • Szigetelési feszültség: 3 kV a megérinthető fémrészek között
  • Túlterhelhetőség: 2000 A rövid idejű, 300 A folytonos
  • Csúcstényező: 2
  • Hiszterézis: 0,15% a végértékre vonatkoztatva

Készülékkel szállítva:

Felfogó elemek DIN-sínre történő szereléshez

Külön rendelhető tartozék

A generic square placeholder image with rounded corners in a figure.

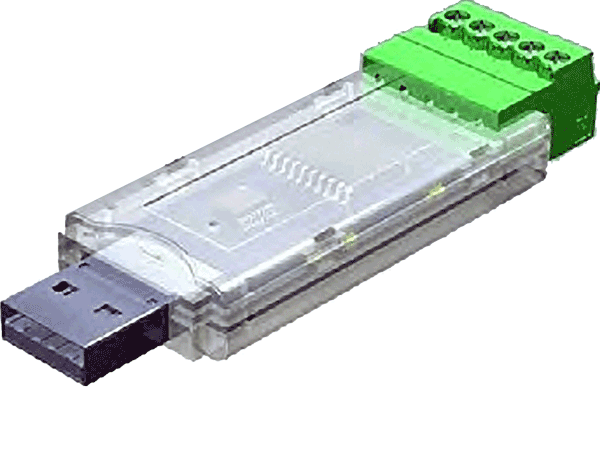

Q-USB485
USB-485 konverter
