DC/ACtrms kétvezetékes áramváltó távadó, Qeed QI-50I

Állítható 50 / 25 Arms, ,vagy (±50 / ±25A DC)  méréstartomány, 4-20 mA kimenet

QI-50I kétvezetékes távadó jellemzői

A QI-50-I úgy használható, mint egy hagyományos áramváltó használható, de DC és AC áram valódi effektív értékének mérésére egyaránt alkalmas. A QI-50-I egy kétvezetékes, a mért áramkör és a kimenet között galvanikus elválasztást biztosító 4-20 mA-es áramváltó távadó, ami külön táplálást NEM igényel. Ezen a területen ez az első 0.5% pontossággal rendelkező Hall-elemes távadó.

Adatlap

Műszaki adatok

  • Méréstartomány: DIP-kapcsolóval állítható 50 Arms vagy 25 Arms, ill. ±50A, vagy ±25A DC)
  • Kimenet: 4... 20 mA
  • Pontosság: 0,5% a végértékre vonatkoztatva
  • Mérési mód: TRMS
  • Hőmérsékleti együttható: ?200 ppm/°C
  • Táplálás: passzív áramhurok 11...30 V DC, (24 V DC névleges)
  • Válaszidő: 1000 ms
  • Frekvencia tartomány (-3dB): DC vagy 20... 2000 Hz
  • Szigetelési feszültség: 3 kV a megérinthető fémrészek között
  • Túlterhelhetőség: 2000A rövid idejű, 300A folytonos
  • Csúcstényező: 2
  • Működési hőmérséklet: -15... 65°C, 10... 90% RH
  • Beépítés: rögzítés sík felületen, vagy DIN sínre pattintható

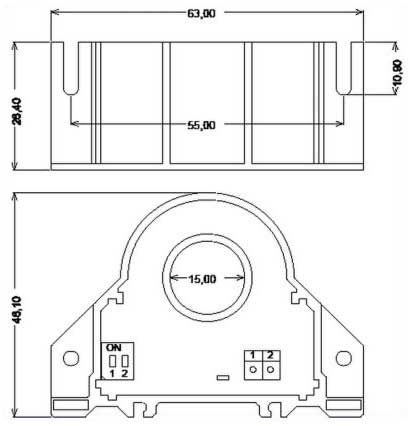

  • Méretek / súly: 46,1*63*26,4 mm (csatlakozó nélkül) / 72 g

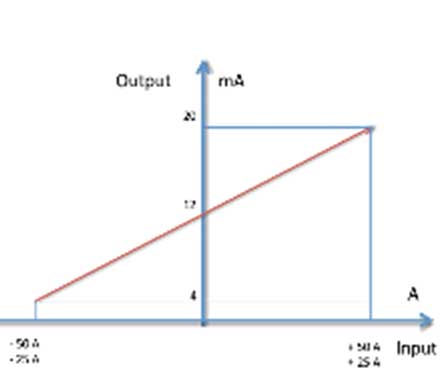

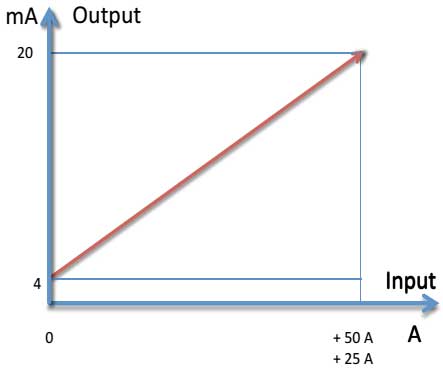

  • Méréstartomány: DIP-kapcsolóval állítható 50 A vagy 25 A ACrms, bipoláris ±50A DC vagy ±25A DC
  • Kimenet: 4... 20 mA
  • Pontosság: 0,5% a végértékre vonatkoztatva
  • Mérési mód: TRMS
  • Frekvencia tartomány (-3dB): DC vagy 20... 2000 Hz
  • Táplálás: passzív áramhurok 11...30 V DC, védelem fordított polaritás és túlmelegedés ellen
  • Áramigény: max. 3.5 mA
  • Mechanikai védettség: IP20
  • Felbontás: 12 bit
  • Hőmérsékleti együttható: ?200 ppm/°C
  • Válaszidő: 1000 ms
  • Szigetelési feszültség: 3 kV a megérinthető fémrészek között
  • Túlterhelhetőség: 2000A rövid idejű, 300A folytonos
  • Csúcstényező: 2
  • Hiszterézis: 0,15% a végértékre vonatkoztatva
  • Működési hőmérséklet: -15...+65°C
  • Tárolási hőmérséklet: -40°C... +85°C
  • Környezeti nedvesség tartalom: 10... 90% lecsapódás nélkül
  • Használati magasság: max.2000 m
  • Epoxigyantás kiöntés
  • Tok anyaga: PBT, szürke
  • Beépítés: csavaros rögzítés sík felületre, vagy DIN sínre pattintható a vele szállított elemekkel
  • Kivezetések: kihúzható csatlakozók 5.08 mm
  • Két DIP-kapcsoló a beállításokhoz
  • Vonatkozó szabványok: CE, EN55022: 2010-12; EN55024: 1020-11
  • Méretek / súly: 46,1 * 63 * 26,4 mm (csatlakozók nélkül) / 72 g
Készülékkel szállítva:

Felfogó elemek DIN-sínre történő szereléshez
