DC/AC áramváltó / fogyasztásmérő, RS485 MODBUS interfésszel, QI-Power-485-300-LV

300 A AC, 400 A DC áramváltó teljesítmémy és fogyasztásmérő RS485 interfésszel

A Qeed QI-POWER-485-300

egy DC/ACrms egyfázisú teljesítmény- és fogyasztásmérő RS485 Modbus interfésszel Mért értékek: Irms, Vrms, W, var, Va, Vpk, Ipk, Hz, cos?, kétirányú fogyasztás, THD. Az eszköz RS485 vonalon szoftver segítségével konfigurálható.

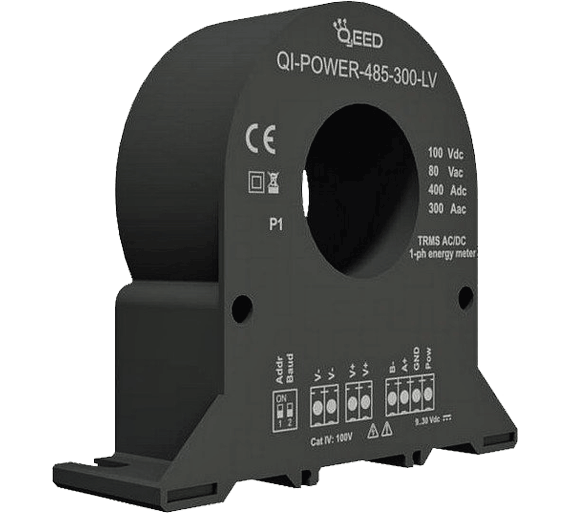

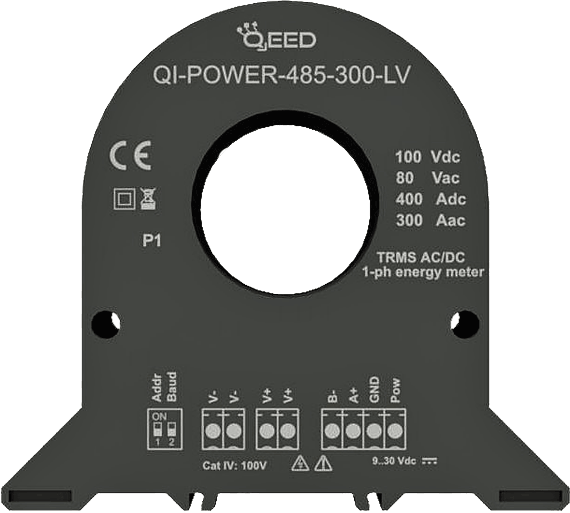

A Qeed QI-POWER-485-300-LV

egy kisfeszültségű egyfázisú teljesítmény- és fogyasztásmérő, DC/ACrms feszültség és áramméréssel. Az RS485 Modbus interfészen elérhető adatok: Irms, Vrms, W, var, Va, Vpk, Ipk, Hz, cos ?, kétirányú fogyasztásmérés és THD. Az eszköz az RS485 interfészen keresztül a FACILE QI-POWER-485 szoftver segítségével szabadon konfigurálható. Síma felületre, vagy DIN sínre szerelhető kivitel, 4 kV-os galvanikus elválasztással a feszültség bemeneteknél
Hozzáférhető regiszterek: MSW first, LSW first, vagy %-érték regiszter

Műszaki adatok

  • Mérések: Irms, Vrms, Watt, Var, Va, Vpk, Ipk, frekveincia, cos φ, kétirányű energia, THD, mnden egyes mérés Min/MAX értéke
  • Mérési mód: RMS, vagy DC
  • Méréstartományok:
    • Áram: max. 300 A AC / 400 A DC
    • Feszültség: max. 80 V AC, vagy 100V DC
  • Működési frekvencia: DC, 1... 400 Hz
  • Mintavételezési idő: 11 kminta/s
  • Pontosság:
    • feszültség, áram, valódi teljesítmény mérésekor: ?0,5% F.S. (a végértékre vonatkoztatva)
    • frekvenciamérés: ±0,1 Hz
    • fogyasztásmérés: ±1% a leolvasott értékre vonatkoztatva
    • Vcsúcs, Icsúcs mérése esetén: ±5% F.S.
  • Bemeneti impedancia: 1 Mohm ±1%
  • Hőmérsékleti együttható: ≤200 ppm/°C
  • Csúcstényező: 1,8 (árammérés)
  • Kimenet: RS485 Modbus RTU, átviteli sebesség: 1200... 115200 Baud
  • RS485 felhasználói beállítása a FACILE QI-POWER-485 szoftver segítségével
  • RS485 felhasználói beállítása a FACILE QI-POWER-485LV szoftver segítségével
  • Mechanikai védettség: IP20
  • Szigetelés: 3 kV a megérinthető kábeleken áramméréskor, 4 kV feszültségméréskor (megerősített szigetelés a soros kimenet és a tápfeszültség között)
  • Működési hőmérséklet: -15... 65°C
  • Tárolási hőmérséklet: -40... 85°C
  • Relatív nedvesség tartalom: 10...90% lecspódás nélkül
  • Táplálás: 9...30 Vdc, védelem túlfeszültség és túlmelegedés ellen, 1,3 W
  • Használati magasság: max. 2000 m
  • Beépítés: csavarokkal síma vízszintes/függőleges felületre, ill. DIN sínre a vele szállított szerelvénnyel
  • Leválasztható kivezetések 3,5 mm, 1*4 és 2*2 pólus
  • DIP-kapcsoló: 2 kapcsoló elem
  • LED: sárga, bekapcsolt állapot folyamatos fénnyel, adatátvitel jelzése villogással
  • Vonatkozó szabványok: CE, EN61000-6-4/2006 + A1 2011; EN64000-6-2/2005 ; EN61010-1/2010
  • Túlfeszültség kategória: Cat IV 100 V
  • Méretek / súly: 46,1*63*26,4 mm (kivezetésekkel) / 80 g

Egyéb adatok

Flash memória, adatok megtartása min. 4.5 év, tipikus 45 év
Minimum mérhető áram: 0 - 2560 mA
Minimum mérhető teljesítmény: 0 - 2560 W
Mérési sebesség: 50 ciklusonként, vagy 1 s (gyorsabb), a FACILE szoftverrel állítható be
