Áramváltó kábelre, áramsínre, Revalco TARM3

Áramváltó 75... 400 A áramok mérésére, szekunder áram 5 A, vagy 1A, Cl.: 0.2s, 0.5(s), 1 és 3

Kábelre/áramsínre húzható áramváltó, TARM3

AC áramváltó TARM3

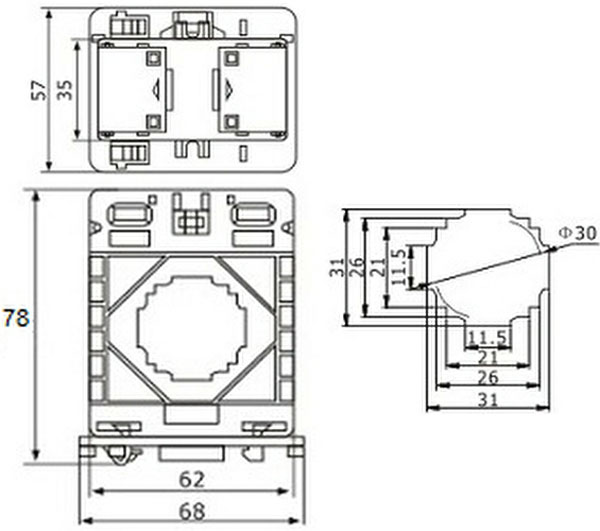

  • Kábel átmérő: max. 30 mm
  • Áramsín: 1 db. 30x10 mm
  • Termál névleges folyamatos áram, Icth: 1,2 x In
  • Termál névleges rövidrezárási áram, Ith: 40 x In, 1 s
  • Dinamikus rövidrezárási áram, Idin: 2,5 x Ith, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Működési hőmérséklet: -20... +40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
100 5 2,5 0.2s TARM3 100/5A 2,5VA, Cl.0.2s
120 5 2,5 0.2s TARM3 120/5A 2,5VA, Cl.0.2s
125 5 2,5 0.2s TARM3 125/5A 2,5VA, Cl.0.2s
150 5 2,5 0.2s TARM3 150/5A 2,5VA, Cl.0.2s
200 5 2,5 0.2s TARM3 200/5A 2,5VA, Cl.0.2s
250 5 2,5 0.2s TARM3 250/5A 2,5VA, Cl.0.2s
300 5 2,5 0.2s TARM3 300/5A 2,5VA, Cl.0.2s
400 5 3,75 0.2s TARM3 400/5A 3,75VA, Cl.0.2s
100 5 2,5 0.5s TARM3 100/5A 2,5VA, Cl.0.5s
120 5 2,5 0.5s TARM3 120/5A 2,5VA, Cl.0.5s
125 5 2,5 0.5s TARM3 125/5A 2,5VA, Cl.0.5s
150 5 2,5 0.5s TARM3 150/5A 2,5VA, Cl.0.5s
200 5 2,5 0.5s TARM3 200/5A 2,5VA, Cl.0.5s
250 5 2,5 0.5s TARM3 250/5A 2,5VA, Cl.0.5s
300 5 2,5 0.5s TARM3 300/5A 2,5VA, Cl.0.5s
400 5 3,75 0.5s TARM3 400/5A 3,75VA, Cl.0.5s
100 1 2,5 0.2s TARM3 1 100/1A 2,5VA, Cl.0.2s
120 1 2,5 0.2s TARM3 1 120/1A 2,5VA, Cl.0.2s
125 1 2,5 0.2s TARM3 1 125/1A 2,5VA, Cl.0.2s
150 1 2,5 0.2s TARM3 1 150/1A 2,5VA, Cl.0.2s
200 1 2,5 0.2s TARM3 1 200/1A 2,5VA, Cl.0.2s
250 1 2,5 0.2s TARM3 1 250/1A 2,5VA, Cl.0.2s
300 1 2,5 0.2s TARM3 1 300/1A 2,5VA, Cl.0.2s
400 1 3,75 0.2s TARM3 1 400/1A 3,75VA, Cl.0.2s
100 1 2,5 0.5s TARM3 1 100/1A 2,5VA, Cl.0.5s
120 1 2,5 0.5s TARM3 1 120/1A 2,5VA, Cl.0.5s
125 1 2,5 0.5s TARM3 1 125/1A 2,5VA, Cl.0.5s
150 1 2,5 0.5s TARM3 1 150/1A 2,5VA, Cl.0.5s
200 1 2,5 0.5s TARM3 1 200/1A 2,5VA, Cl.0.5s
250 1 2,5 0.5s TARM3 1 250/1A 2,5VA, Cl.0.5s
300 1 2,5 0.5s TARM3 1 300/1A 2,5VA, Cl.0.5s
400 1 3,75 0.5s TARM3 1 400/1A 3,75VA, Cl.0.5s
100 5 2 0,5 TARM3 100/5A, 2VA, Cl.0.5
120 5 1,5 0,5 TARM3 120/5A, 1,5VA, Cl.0.5
125 5 1,5 0,5 TARM3 125/5A, 1,5VA, Cl.0.5
150 5 2,5 0,5 TARM3 150/5A, 2,5VA, Cl.0.5
200 5 3,5 0,5 TARM3 200/5A, 3,5VA, Cl.0.5
250 5 5 0,5 TARM3 250/5A, 5VA, Cl.0.5
300 5 5 0,5 TARM3 300/5A, 5VA, Cl.0.5
400 5 7,5 0,5 TARM3 400/5A, 7,5VA, Cl.0.5
100 1 2 0,5 TARM3 1 100/1A, 2VA, Cl.0.5
120 1 1,5 0,5 TARM3 1 120/1A, 1,5VA, Cl.0.5
125 1 1,5 0,5 TARM3 1 125/1A, 1,5VA, Cl.0.5
150 1 2,5 0,5 TARM3 1 150/1A, 2,5VA, Cl.0.5
200 1 3,5 0,5 TARM3 1 200/1A, 3,5VA, Cl.0.5
250 1 5 0,5 TARM3 1 250/1A, 5VA, Cl.0.5
300 1 5 0,5 TARM3 1 300/1A, 5VA, Cl.0.5
400 1 7,5 0,5 TARM3 1 400/1A, 7,5VA, Cl.0.5
75 5 1,5 1 TARM3 75A/5A, 1,5VA, Cl.1
80 5 2 1 TARM3 80A/5A, 2VA, Cl.1
100 5 2,5 1 TARM3 100Ä/5A, 2,5VA, Cl.1
120 5 2,5 1 TARM3 120A/5A, 2,5VA, Cl.1
125 5 2,5 1 TARM3 125A/5A, 2,5VA, Cl.1
150 5 3,5 1 TARM3 150A/5A, 3,5VA, Cl.1
200 5 5 1 TARM3 200A/5A, 5VA, Cl.1
250 5 7 1 TARM3 250A/5A, 7VA, Cl.1
300 5 7 1 TARM3 300A/5A, 7VA, Cl.1
400 5 10 1 TARM3 400A/5A, 10VA, Cl.1
75 1 1,5 1 TARM3 1 75A/1A, 1,5VA, Cl.1
80 1 2 1 TARM3 1 80A/1A, 2VA, Cl.1
100 1 2,5 1 TARM3 1 100Ä/1A, 2,5VA, Cl.1
120 1 2,5 1 TARM3 1 120A/1A, 2,5VA, Cl.1
125 1 2,5 1 TARM3 1 125A/1A, 2,5VA, Cl.1
150 1 3,5 1 TARM3 1 150A/1A, 3,5VA, Cl.1
200 1 5 1 TARM3 1 200A/1A, 5VA, Cl.1
250 1 7 1 TARM3 1 250A/1A, 7VA, Cl.1
300 1 7 1 TARM3 1 300A/1A, 7VA, Cl.1
400 1 10 1 TARM3 1 400A/1A, 10VA, Cl.1
75 5 3 3 TARM3 75/5A, 3VA, Cl.3
80 5 3 3 TARM3 80/5A, 3VA, Cl.3
100 5 3 3 TARM3 100/5A, 3VA, Cl.3
120 5 3 3 TARM3 120/5A, 3VA, Cl.3
125 5 3 3 TARM3 125/5A, 3VA, Cl.3
150 5 5 3 TARM3 150/5A, 5VA, Cl.3
200 5 7 3 TARM3 200/5A, 7VA, Cl.3
250 5 10 3 TARM3 250/5A, 10VA, Cl.3
300 5 10 3 TARM3 300/5A, 10VA, Cl.3
400 5 12 3 TARM3 400/5A, 12VA, Cl.3
75 1 3 3 TARM3 1 75/1A, 3VA, Cl.3
80 1 3 3 TARM3 1 80/1A, 3VA, Cl.3
100 1 3 3 TARM3 1 100/1A, 3VA, Cl.3
120 1 3 3 TARM3 1 120/1A, 3VA, Cl.3
125 1 3 3 TARM3 1 125/1A, 3VA, Cl.3
150 1 5 3 TARM3 1 150/1A, 5VA, Cl.3
200 1 7 3 TARM3 1 200/1A, 7VA, Cl.3
250 1 10 3 TARM3 1 250/1A, 10VA, Cl.3
300 1 10 3 TARM3 1 300/1A, 10VA, Cl.3
400 1 12 3 TARM3 1 400/1A, 12VA, Cl.3
