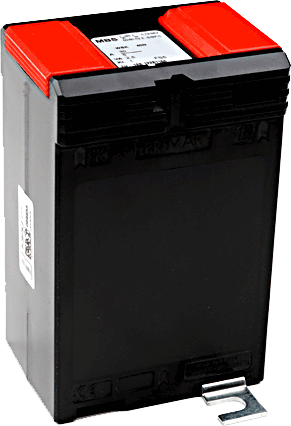

Áramváltó tekercselt primerrel, WSK40N
Áramcáltó 30... 50A áramokmérésére, 5A, vagy 1A szekunder árammal, Cl: 0.5 és 1
AC áramváltó WSK40N
- Kkivezetések az áramváltó tetején, takaró fedéllel
- Folyamatos túlterhelés: 1,2 x In
- Termikus folyamatos áram, Icth: 1,0 x In
- Termmikus rövidrezárási áram, Ith: 50 x In, 1 s
- Működési feszültség, Um: max. 0.72 kV
- Szigetelési feszültség: 3 kVeff, 50 Hz, 1 perc
- Névleges működési frekvencia: 50 Hz
- Szigetelési osztály: E
- Működési hőmérséklet: -5... +40°C
- Polikarbonát tok, UL94 V-0
Méréstartományok - rendelési kódok
| Ip (A) | P (VA) | Rendelési kód | |||
|---|---|---|---|---|---|
| Is = 5 A | Is = 1 A | ||||
| Cl. 1 | Cl. 0,5 | Cl. 1 | Cl. 0,5 | ||
| 30 | 2,5 | 31161 | 31151 | 31361 | 31351 |
| 5 | 31162 | 31152 | 31362 | 31352 | |
| 10 | 31163 | 31153 | 31363 | ||
| 40 | 2,5 | 31164 | 31154 | 31364 | 31354 |
| 5 | 31165 | 31155 | 31365 | ||
| 10 | 31166 | 31156 | 31366 | 31356 | |
| 50 | 2,5 | 31167 | 31157 | 31367 | 31357 |
| 5 | 31168 | 31158 | 31368 | 31358 | |
| 10 | 31169 | 31159 | 31369 | 31359 | |
