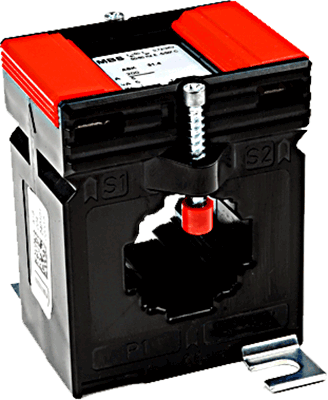

Kábelre/áramsínre húzható áramváltó, MBS ASK31.4

Áramváltó 40 A... 750 A AC áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.2s, 0.5 és 1

Kábelre/áramsínre húzható áramváltó, ASK31.4

AC áramváltó, MBS  ASK31.4

  • Áramsín: 1 db. 30x10 mm, vagy 2 db. 20x10 mm
  • Kábel átmérő: max. 28 mm
  • Termál névleges folyamatos áram, Icth: 1,0 x In
  • Termál névleges rövidrezárási áram, Ith: 60 x In, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Működési hőmérséklet: -5... +40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus R. sz.
50 5 1.25 1 ASK 31.4 50/5A 1.25VA cl.1 8157
50 5 1.5 1 ASK 31.4 50/5A 1.5VA cl.1 8038
60 5 1.25 1 ASK 31.4 60/5A 1.25VA cl.1 8158
60 5 1.5 1 ASK 31.4 60/5A 1.5VA cl.1 8039
75 5 1.5 1 ASK 31.4 75/5A 1.5VA cl.1 8041
75 5 2.5 1 ASK 31.4 75/5A 2.5VA cl.1 8042
80 5 1.5 1 ASK 31.4 80/5A 1.5VA cl.1 8043
80 5 2.5 1 ASK 31.4 80/5A 2.5VA cl.1 8044
100 5 1.5 1 ASK 31.4 100/5A 1.5VA cl.1 8045
100 5 2.5 1 ASK 31.4 100/5A 2.5VA cl.1 8046
100 5 3.75 1 ASK 31.4 100/5A 3.75VA cl.1 8152
150 5 1.5 1 ASK 31.4 150/5A 1.5VA cl.1 8048
150 5 2.5 1 ASK 31.4 150/5A 2.5VA cl.1 8049
150 5 5 1 ASK 31.4 150/5A 5VA cl.1 8050
200 5 2.5 1 ASK 31.4 200/5A 2.5VA cl.1 8052
200 5 5 1 ASK 31.4 200/5A 5VA cl.1 8053
200 5 7.5 1 ASK 31.4 200/5A 7.5VA cl.1 8161
250 5 2.5 1 ASK 31.4 250/5A 2.5VA cl.1 8055
250 5 5 1 ASK 31.4 250/5A 5VA cl.1 8056
250 5 10 1 ASK 31.4 250/5A 10VA cl.1 8057
300 5 2.5 1 ASK 31.4 300/5A 2.5VA cl.1 8059
300 5 5 1 ASK 31.4 300/5A 5VA cl.1 8060
300 5 10 1 ASK 31.4 300/5A 10VA cl.1 8061
400 5 2.5 1 ASK 31.4 400/5A 2.5VA cl.1 8063
400 5 5 1 ASK 31.4 400/5A 5VA cl.1 8064
400 5 10 1 ASK 31.4 400/5A 10VA cl.1 8065
500 5 2.5 1 ASK 31.4 500/5A 2.5VA cl.1 8067
500 5 5 1 ASK 31.4 500/5A 5VA cl.1 8068
500 5 10 1 ASK 31.4 500/5A 10VA cl.1 8069
600 5 2.5 1 ASK 31.4 600/5A 2.5VA cl.1 8071
600 5 5 1 ASK 31.4 600/5A 5VA cl.1 8072
600 5 10 1 ASK 31.4 600/5A 10VA cl.1 8073
600 5 15 1 ASK 31.4 600/5A 15VA cl.1 8074
750 5 2.5 1 ASK 31.4 750/5A 2.5VA cl.1 8153
750 5 5 1 ASK 31.4 750/5A 5VA cl.1 8154
750 5 10 1 ASK 31.4 750/5A 10VA cl.1 8155
750 5 15 1 ASK 31.4 750/5A 15VA cl.1 8156
100 5 1.5 0.5 ASK 31.4 100/5A 1.5VA cl.0.5 8011
100 5 2.5 0.5 ASK 31.4 100/5A 2.5VA cl.0.5 8010
150 5 1.5 0.5 ASK 31.4 150/5A 1.5VA cl.0.5 8012
150 5 2.5 0.5 ASK 31.4 150/5A 2.5VA cl.0.5 8013
150 5 5 0.5 ASK 31.4 150/5A 5VA cl.0.5 8410
200 5 2.5 0.5 ASK 31.4 200/5A 2.5VA cl.0.5 8014
200 5 5 0.5 ASK 31.4 200/5A 5VA cl.0.5 8015
250 5 2.5 0.5 ASK 31.4 250/5A 2.5VA cl.0.5 8016
250 5 5 0.5 ASK 31.4 250/5A 5VA cl.0.5 8017
300 5 2.5 0.5 ASK 31.4 300/5A 2.5VA cl.0.5 8018
300 5 5 0.5 ASK 31.4 300/5A 5VA cl.0.5 8019
300 5 10 0.5 ASK 31.4 300/5A 10VA cl.0.5 8020
400 5 2.5 0.5 ASK 31.4 400/5A 2.5VA cl.0.5 8021
400 5 5 0.5 ASK 31.4 400/5A 5VA cl.0.5 8022
400 5 10 0.5 ASK 31.4 400/5A 10VA cl.0.5 8023
500 5 2.5 0.5 ASK 31.4 500/5A 2.5VA cl.0.5 8025
500 5 5 0.5 ASK 31.4 500/5A 5VA cl.0.5 8026
500 5 10 0.5 ASK 31.4 500/5A 10VA cl.0.5 8027
600 5 2.5 0.5 ASK 31.4 600/5A 2.5VA cl.0.5 8029
600 5 5 0.5 ASK 31.4 600/5A 5VA cl.0.5 8030
600 5 10 0.5 ASK 31.4 600/5A 10VA cl.0.5 8031
600 5 15 0.5 ASK 31.4 600/5A 15VA cl.0.5 8032
700 5 2.5 0.5 ASK 31.4 700/5A 2.5VA cl.0.5 8033
700 5 5 0.5 ASK 31.4 700/5A 5VA cl.0.5 8034
700 5 10 0.5 ASK 31.4 700/5A 10VA cl.0.5 8035
700 5 15 0.5 ASK 31.4 700/5A 15VA cl.0.5 8036
150 5 1.5 0.2s ASK 31.4 150/5A 1.5VA cl.0.2s V14-1604C
150 5 2.5 0.2s ASK 31.4 150/5A 2.5VA cl.0.2s V14-1604D
200 5 2.5 0.2s ASK 31.4 200/5A 2.5VA cl.0.2s V14-1704D
200 5 5 0.2s ASK 31.4 200/5A 5VA cl.0.2s V14-1704F
250 5 2.5 0.2s ASK 31.4 250/5A 2.5VA cl.0.2s V14-1804D
250 5 5 0.2s ASK 31.4 250/5A 5VA cl.0.2s V14-1804F
300 5 2.5 0.2s ASK 31.4 300/5A 2.5VA cl.0.2s V14-1904D
300 5 5 0.2s ASK 31.4 300/5A 5VA cl.0.2s V14-1904F
400 5 2.5 0.2s ASK 31.4 400/5A 2.5VA cl.0.2s V14-2004D
400 5 5 0.2s ASK 31.4 400/5A 5VA cl.0.2s V14-2004F
500 5 2.5 0.2s ASK 31.4 500/5A 2.5VA cl.0.2s V14-2104D
500 5 5 0.2s ASK 31.4 500/5A 5VA cl.0.2s V14-2104F
600 5 2.5 0.2s ASK 31.4 600/5A 2.5VA cl.0.2s V14-2204D
600 5 5 0.2s ASK 31.4 600/5A 5VA cl.0.2s V14-2204F
600 5 10 0.2s ASK 31.4 600/5A 10VA cl.0.2s V14-2204H
750 5 2.5 0.2s ASK 31.4 750/5A 2.5VA cl.0.2s V14-2304D
750 5 5 0.2s ASK 31.4 750/5A 5VA cl.0.2s V14-2304F
750 5 10 0.2s ASK 31.4 750/5A 10VA cl.0.2s V14-2304H
40 1 1 1 ASK 31.4 40/1A 1VA cl.1 8237
50 1 1.25 1 ASK 31.4 50/1A 1.25VA cl.1 8357
60 1 1.25 1 ASK 31.4 60/1A 1.25VA cl.1 8358
60 1 1.5 1 ASK 31.4 60/1A 1.5VA cl.1 8239
60 1 2.5 1 ASK 31.4 60/1A 2.5VA cl.1 8240
75 1 1.5 1 ASK 31.4 75/1A 1.5VA cl.1 8241
75 1 2.5 1 ASK 31.4 75/1A 2.5VA cl.1 8242
80 1 1.5 1 ASK 31.4 80/1A 1.5VA cl.1 8243
80 1 2.5 1 ASK 31.4 80/1A 2.5VA cl.1 8244
100 1 1.5 1 ASK 31.4 100/1A 1.5VA cl.1 8245
100 1 2.5 1 ASK 31.4 100/1A 2.5VA cl.1 8246
100 1 3.75 1 ASK 31.4 100/1A 3.75VA cl.1 8276
150 1 1.5 1 ASK 31.4 150/1A 1.5VA cl.1 8248
150 1 2.5 1 ASK 31.4 150/1A 2.5VA cl.1 8249
150 1 5 1 ASK 31.4 150/1A 5VA cl.1 8250
200 1 2.5 1 ASK 31.4 200/1A 2.5VA cl.1 8252
200 1 5 1 ASK 31.4 200/1A 5VA cl.1 8253
200 1 7.5 1 ASK 31.4 200/1A 7.5VA cl.1 8281
200 1 10 1 ASK 31.4 200/1A 10VA Kl.1 8254
250 1 2.5 1 ASK 31.4 250/1A 2.5VA cl.1 8255
250 1 5 1 ASK 31.4 250/1A 5VA cl.1 8256
250 1 10 1 ASK 31.4 250/1A 10VA cl.1 8257
300 1 2.5 1 ASK 31.4 300/1A 2.5VA cl.1 8259
300 1 5 1 ASK 31.4 300/1A 5VA cl.1 8260
300 1 10 1 ASK 31.4 300/1A 10VA cl.1 8261
300 1 15 1 ASK 31.4 300/1A 15VA Kl.1 8262
400 1 2.5 1 ASK 31.4 400/1A 2.5VA cl.1 8263
400 1 5 1 ASK 31.4 400/1A 5VA cl.1 8264
400 1 10 1 ASK 31.4 400/1A 10VA cl.1 8265
400 1 15 1 ASK 31.4 400/1A 15VA Kl.1 8266
500 1 2.5 1 ASK 31.4 500/1A 2.5VA cl.1 8267
500 1 5 1 ASK 31.4 500/1A 5VA cl.1 8268
500 1 10 1 ASK 31.4 500/1A 10VA cl.1 8269
600 1 2.5 1 ASK 31.4 600/1A 2.5VA cl.1 8271
600 1 5 1 ASK 31.4 600/1A 5VA cl.1 8272
600 1 10 1 ASK 31.4 600/1A 10VA cl.1 8273
600 1 15 1 ASK 31.4 600/1A 15VA cl.1 8274
750 1 2.5 1 ASK 31.4 750/1A 2.5VA cl.1 8353
750 1 5 1 ASK 31.4 750/1A 5VA cl.1 8354
750 1 10 1 ASK 31.4 750/1A 10VA cl.1 8355
750 1 15 1 ASK 31.4 750/1A 15VA cl.1 8356
100 1 1.5 0.5 ASK 31.4 100/1A 1.5VA cl.0.5 8211
100 1 2.5 0.5 ASK 31.4 100/1A 2.5VA cl.0.5 8210
150 1 1.5 0.5 ASK 31.4 150/1A 1.5VA cl.0.5 8212
150 1 2.5 0.5 ASK 31.4 150/1A 2.5VA cl.0.5 8213
200 1 2.5 0.5 ASK 31.4 200/1A 2.5VA cl.0.5 8214
200 1 5 0.5 ASK 31.4 200/1A 5VA cl.0.5 8215
250 1 2.5 0.5 ASK 31.4 250/1A 2.5VA cl.0.5 8216
250 1 5 0.5 ASK 31.4 250/1A 5VA cl.0.5 8217
300 1 2.5 0.5 ASK 31.4 300/1A 2.5VA cl.0.5 8218
300 1 5 0.5 ASK 31.4 300/1A 5VA cl.0.5 8219
300 1 10 0.5 ASK 31.4 300/1A 10VA cl.0.5 8220
400 1 2.5 0.5 ASK 31.4 400/1A 2.5VA cl.0.5 8221
400 1 5 0.5 ASK 31.4 400/1A 5VA cl.0.5 8222
400 1 10 0.5 ASK 31.4 400/1A 10VA cl.0.5 8223
500 1 2.5 0.5 ASK 31.4 500/1A 2.5VA cl.0.5 8225
500 1 5 0.5 ASK 31.4 500/1A 5VA cl.0.5 8226
500 1 10 0.5 ASK 31.4 500/1A 10VA cl.0.5 8227
600 1 2.5 0.5 ASK 31.4 600/1A 2.5VA cl.0.5 8229
600 1 5 0.5 ASK 31.4 600/1A 5VA cl.0.5 8230
600 1 10 0.5 ASK 31.4 600/1A 10VA cl.0.5 8231
600 1 15 0.5 ASK 31.4 600/1A 15VA cl.0.5 8232
750 1 2.5 0.5 ASK 31.4 750/1A 2.5VA cl.0.5 8233
750 1 5 0.5 ASK 31.4 750/1A 5VA cl.0.5 8234
750 1 10 0.5 ASK 31.4 750/1A 10VA cl.0.5 8235
750 1 15 0.5 ASK 31.4 750/1A 15VA cl.0.5 8236
