Áramváltó kábelre, áramsínre, MBS ASK61.6

Áramváltó 100... 1000 A áramok mérésére, 5 A, vagy 1 A (opció 2 A) szekunder árammal, Cl.: 0.5 és 1.

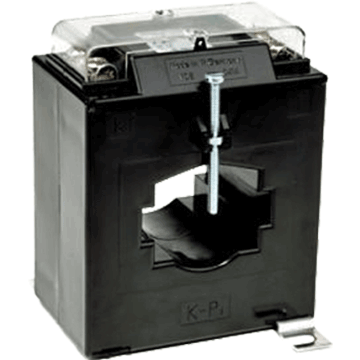

Kábelre/áramsínre húzható áramváltó, ASK616

AC áramváltó, MBS  ASK61.6

  • Termikus folyamatos áram, Icth: 1,0 x In
  • Termikus rövidrezárási áram, Ith: 60 x In, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kVeff, 50 Hz, 1 perc
  • Működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Kábel átmérő: max. 40 mm
  • Működési hőmérséklet: -5... +40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus R. sz.
100 5 1.5 1 ASK 61.6 100/5A 1.5VA cl.1 20063
100 5 2.5 1 ASK 61.6 100/5A 2.5VA cl.1 20064
150 5 1.5 1 ASK 61.6 150/5A 1.5VA cl.1 20065
150 5 2.5 1 ASK 61.6 150/5A 2.5VA cl.1 20066
200 5 2.5 1 ASK 61.6 200/5A 2.5VA cl.1 20067
200 5 5 1 ASK 61.6 200/5A 5VA cl.1 20068
200 5 10 1 ASK 61.6 200/5A 10VA cl.1 20069
250 5 2.5 1 ASK 61.6 250/5A 2.5VA cl.1 20116
250 5 5 1 ASK 61.6 250/5A 5VA cl.1 20070
250 5 10 1 ASK 61.6 250/5A 10VA cl.1 20071
250 5 15 1 ASK 61.6 250/5A 15VA cl.1 20072
300 5 2.5 1 ASK 61.6 300/5A 2.5VA cl.1 20117
300 5 5 1 ASK 61.6 300/5A 5VA cl.1 20073
300 5 10 1 ASK 61.6 300/5A 10VA cl.1 20074
300 5 15 1 ASK 61.6 300/5A 15VA cl.1 20075
400 5 2.5 1 ASK 61.6 400/5A 2.5VA cl.1 20118
400 5 5 1 ASK 61.6 400/5A 5VA cl.1 20076
400 5 10 1 ASK 61.6 400/5A 10VA cl.1 20077
400 5 15 1 ASK 61.6 400/5A 15VA cl.1 20078
400 5 30 1 ASK 61.6 400/5A 30VA cl.1 20079
500 5 2.5 1 ASK 61.6 500/5A 2.5VA cl.1 20119
500 5 5 1 ASK 61.6 500/5A 5VA cl.1 20080
500 5 10 1 ASK 61.6 500/5A 10VA cl.1 20081
500 5 15 1 ASK 61.6 500/5A 15VA cl.1 20082
500 5 30 1 ASK 61.6 500/5A 30VA cl.1 20083
600 5 2.5 1 ASK 61.6 600/5A 2.5VA cl.1 20120
600 5 5 1 ASK 61.6 600/5A 5VA cl.1 20084
600 5 10 1 ASK 61.6 600/5A 10VA cl.1 20085
600 5 15 1 ASK 61.6 600/5A 15VA cl.1 20086
600 5 30 1 ASK 61.6 600/5A 30VA cl.1 20087
750 5 2.5 1 ASK 61.6 750/5A 2.5VA cl.1 20121
750 5 5 1 ASK 61.6 750/5A 5VA cl.1 20088
750 5 10 1 ASK 61.6 750/5A 10VA cl.1 20089
750 5 15 1 ASK 61.6 750/5A 15VA cl.1 20090
750 5 30 1 ASK 61.6 750/5A 30VA cl.1 20091
800 5 5 1 ASK 61.6 800/5A 5VA cl.1 20092
800 5 10 1 ASK 61.6 800/5A 10VA cl.1 20093
800 5 15 1 ASK 61.6 800/5A 15VA cl.1 20094
800 5 30 1 ASK 61.6 800/5A 30VA cl.1 20095
1000 5 5 1 ASK 61.6 1000/5A 5VA cl.1 20122
1000 5 10 1 ASK 61.6 1000/5A 10VA cl.1 20096
1000 5 15 1 ASK 61.6 1000/5A 15VA cl.1 20097
1000 5 30 1 ASK 61.6 1000/5A 30VA cl.1 20098
1000 5 45 1 ASK 61.6 1000/5A 45VA cl.1 20099
1200 5 5 1 ASK 61.6 1200/5A 5VA cl.1 20123
1200 5 10 1 ASK 61.6 1200/5A 10VA cl.1 20100
1200 5 15 1 ASK 61.6 1200/5A 15VA cl.1 20101
1200 5 30 1 ASK 61.6 1200/5A 30VA cl.1 20102
1200 5 45 1 ASK 61.6 1200/5A 45VA cl.1 20103
1250 5 5 1 ASK 61.6 1250/5A 5VA cl.1 20124
1250 5 10 1 ASK 61.6 1250/5A 10VA cl.1 20104
1250 5 15 1 ASK 61.6 1250/5A 15VA cl.1 20105
1250 5 30 1 ASK 61.6 1250/5A 30VA cl.1 20106
1250 5 45 1 ASK 61.6 1250/5A 45VA cl.1 20107
1500 5 5 1 ASK 61.6 1500/5A 5VA cl.1 20125
1500 5 10 1 ASK 61.6 1500/5A 10VA cl.1 20108
1500 5 15 1 ASK 61.6 1500/5A 15VA cl.1 20109
1500 5 30 1 ASK 61.6 1500/5A 30VA cl.1 20110
1500 5 45 1 ASK 61.6 1500/5A 45VA cl.1 20111
100 5 1.5 0.5 ASK 61.6 100/5A 1.5VA cl.0.5 20011
150 5 1.5 0.5 ASK 61.6 150/5A 1.5VA cl.0.5 20012
150 5 2.5 0.5 ASK 61.6 150/5A 2.5VA cl.0.5 20013
200 5 2.5 0.5 ASK 61.6 200/5A 2.5VA cl.0.5 20014
200 5 5 0.5 ASK 61.6 200/5A 5VA cl.0.5 20015
250 5 2.5 0.5 ASK 61.6 250/5A 2.5VA cl.0.5 20016
250 5 5 0.5 ASK 61.6 250/5A 5VA cl.0.5 20017
300 5 2.5 0.5 ASK 61.6 300/5A 2.5VA cl.0.5 20019
300 5 5 0.5 ASK 61.6 300/5A 5VA cl.0.5 20020
300 5 10 0.5 ASK 61.6 300/5A 10VA cl.0.5 20021
400 5 2.5 0.5 ASK 61.6 400/5A 2.5VA cl.0.5 20023
400 5 5 0.5 ASK 61.6 400/5A 5VA cl.0.5 20024
400 5 10 0.5 ASK 61.6 400/5A 10VA cl.0.5 20025
400 5 15 0.5 ASK 61.6 400/5A 15VA cl.0.5 20026
500 5 2.5 0.5 ASK 61.6 500/5A 2.5VA cl.0.5 20027
500 5 5 0.5 ASK 61.6 500/5A 5VA cl.0.5 20028
500 5 10 0.5 ASK 61.6 500/5A 10VA cl.0.5 20029
500 5 15 0.5 ASK 61.6 500/5A 15VA cl.0.5 20030
600 5 2.5 0.5 ASK 61.6 600/5A 2.5VA cl.0.5 20031
600 5 5 0.5 ASK 61.6 600/5A 5VA cl.0.5 20032
600 5 10 0.5 ASK 61.6 600/5A 10VA cl.0.5 20033
600 5 15 0.5 ASK 61.6 600/5A 15VA cl.0.5 20034
750 5 2.5 0.5 ASK 61.6 750/5A 2.5VA cl.0.5 20035
750 5 5 0.5 ASK 61.6 750/5A 5VA cl.0.5 20036
750 5 10 0.5 ASK 61.6 750/5A 10VA cl.0.5 20037
750 5 15 0.5 ASK 61.6 750/5A 15VA cl.0.5 20038
800 5 5 0.5 ASK 61.6 800/5A 5VA cl.0.5 20040
800 5 10 0.5 ASK 61.6 800/5A 10VA cl.0.5 20041
800 5 15 0.5 ASK 61.6 800/5A 15VA cl.0.5 20042
1000 5 5 0.5 ASK 61.6 1000/5A 5VA cl.0.5 20043
1000 5 10 0.5 ASK 61.6 1000/5A 10VA cl.0.5 20044
1000 5 15 0.5 ASK 61.6 1000/5A 15VA cl.0.5 20045
1000 5 30 0.5 ASK 61.6 1000/5A 30VA cl.0.5 20046
1200 5 5 0.5 ASK 61.6 1200/5A 5VA cl.0.5 20047
1200 5 10 0.5 ASK 61.6 1200/5A 10VA cl.0.5 20048
1200 5 15 0.5 ASK 61.6 1200/5A 15VA cl.0.5 20049
1200 5 30 0.5 ASK 61.6 1200/5A 30VA cl.0.5 20050
1250 5 5 0.5 ASK 61.6 1250/5A 5VA cl.0.5 20051
1250 5 10 0.5 ASK 61.6 1250/5A 10VA cl.0.5 20052
1250 5 15 0.5 ASK 61.6 1250/5A 15VA cl.0.5 20053
1250 5 30 0.5 ASK 61.6 1250/5A 30VA cl.0.5 20054
1500 5 5 0.5 ASK 61.6 1500/5A 5VA cl.0.5 20055
1500 5 10 0.5 ASK 61.6 1500/5A 10VA cl.0.5 20056
1500 5 15 0.5 ASK 61.6 1500/5A 15VA cl.0.5 20057
1500 5 30 0.5 ASK 61.6 1500/5A 30VA cl.0.5 20058
100 1 1.5 1 ASK 61.6 100/1A 1.5VA cl.1 20263
100 1 2.5 1 ASK 61.6 100/1A 2.5VA cl.1 20264
150 1 1.5 1 ASK 61.6 150/1A 1.5VA cl.1 20265
150 1 2.5 1 ASK 61.6 150/1A 2.5VA cl.1 20266
200 1 2.5 1 ASK 61.6 200/1A 2.5VA cl.1 20267
200 1 5 1 ASK 61.6 200/1A 5VA cl.1 20268
200 1 10 1 ASK 61.6 200/1A 10VA cl.1 20269
250 1 2.5 1 ASK 61.6 250/1A 2.5VA cl.1 20231
250 1 5 1 ASK 61.6 250/1A 5VA cl.1 20270
250 1 10 1 ASK 61.6 250/1A 10VA cl.1 20271
250 1 15 1 ASK 61.6 250/1A 15VA cl.1 20272
300 1 2.5 1 ASK 61.6 300/1A 2.5VA cl.1 20322
300 1 5 1 ASK 61.6 300/1A 5VA cl.1 20273
300 1 10 1 ASK 61.6 300/1A 10VA cl.1 20274
300 1 15 1 ASK 61.6 300/1A 15VA cl.1 20275
400 1 2.5 1 ASK 61.6 400/1A 2.5VA cl.1 20323
400 1 5 1 ASK 61.6 400/1A 5VA cl.1 20276
400 1 10 1 ASK 61.6 400/1A 10VA cl.1 20277
400 1 15 1 ASK 61.6 400/1A 15VA cl.1 20278
400 1 30 1 ASK 61.6 400/1A 30VA cl.1 20279
500 1 2.5 1 ASK 61.6 500/1A 2.5VA cl.1 20324
500 1 5 1 ASK 61.6 500/1A 5VA cl.1 20280
500 1 10 1 ASK 61.6 500/1A 10VA cl.1 20281
500 1 15 1 ASK 61.6 500/1A 15VA cl.1 20282
500 1 30 1 ASK 61.6 500/1A 30VA cl.1 20283
600 1 2.5 1 ASK 61.6 600/1A 2.5VA cl.1 20325
600 1 5 1 ASK 61.6 600/1A 5VA cl.1 20284
600 1 10 1 ASK 61.6 600/1A 10VA cl.1 20285
600 1 15 1 ASK 61.6 600/1A 15VA cl.1 20286
600 1 30 1 ASK 61.6 600/1A 30VA cl.1 20287
750 1 2.5 1 ASK 61.6 750/1A 2.5VA cl.1 20326
750 1 5 1 ASK 61.6 750/1A 5VA cl.1 20288
750 1 10 1 ASK 61.6 750/1A 10VA cl.1 20289
750 1 15 1 ASK 61.6 750/1A 15VA cl.1 20290
750 1 30 1 ASK 61.6 750/1A 30VA cl.1 20291
800 1 5 1 ASK 61.6 800/1A 5VA cl.1 20292
800 1 10 1 ASK 61.6 800/1A 10VA cl.1 20293
800 1 15 1 ASK 61.6 800/1A 15VA cl.1 20294
800 1 30 1 ASK 61.6 800/1A 30VA cl.1 20295
1000 1 5 1 ASK 61.6 1000/1A 5VA cl.1 20327
1000 1 10 1 ASK 61.6 1000/1A 10VA cl.1 20296
1000 1 15 1 ASK 61.6 1000/1A 15VA cl.1 20297
1000 1 30 1 ASK 61.6 1000/1A 30VA cl.1 20298
1000 1 45 1 ASK 61.6 1000/1A 45VA cl.1 20299
1200 1 5 1 ASK 61.6 1200/1A 5VA cl.1 20328
1200 1 10 1 ASK 61.6 1200/1A 10VA cl.1 20300
1200 1 15 1 ASK 61.6 1200/1A 15VA cl.1 20301
1200 1 30 1 ASK 61.6 1200/1A 30VA cl.1 20302
1200 1 45 1 ASK 61.6 1200/1A 45VA cl.1 20303
1250 1 5 1 ASK 61.6 1250/1A 5VA cl.1 20329
1250 1 10 1 ASK 61.6 1250/1A 10VA cl.1 20304
1250 1 15 1 ASK 61.6 1250/1A 15VA cl.1 20305
1250 1 30 1 ASK 61.6 1250/1A 30VA cl.1 20306
1250 1 45 1 ASK 61.6 1250/1A 45VA cl.1 20307
1500 1 5 1 ASK 61.6 1500/1A 5VA cl.1 20330
1500 1 10 1 ASK 61.6 1500/1A 10VA cl.1 20308
1500 1 15 1 ASK 61.6 1500/1A 15VA cl.1 20309
1500 1 30 1 ASK 61.6 1500/1A 30VA cl.1 20310
1500 1 45 1 ASK 61.6 1500/1A 45VA cl.1 20311
100 1 1.5 0.5 ASK 61.6 100/1A 1.5VA cl.0.5 20211
150 1 1.5 0.5 ASK 61.6 150/1A 1.5VA cl.0.5 20212
150 1 2.5 0.5 ASK 61.6 150/1A 2.5VA cl.0.5 20213
200 1 2.5 0.5 ASK 61.6 200/1A 2.5VA cl.0.5 20214
200 1 5 0.5 ASK 61.6 200/1A 5VA cl.0.5 20215
250 1 2.5 0.5 ASK 61.6 250/1A 2.5VA cl.0.5 20216
250 1 5 0.5 ASK 61.6 250/1A 5VA cl.0.5 20217
300 1 2.5 0.5 ASK 61.6 300/1A 2.5VA cl.0.5 20219
300 1 5 0.5 ASK 61.6 300/1A 5VA cl.0.5 20220
300 1 10 0.5 ASK 61.6 300/1A 10VA cl.0.5 20221
400 1 2.5 0.5 ASK 61.6 400/1A 2.5VA cl.0.5 20223
400 1 5 0.5 ASK 61.6 400/1A 5VA cl.0.5 20224
400 1 10 0.5 ASK 61.6 400/1A 10VA cl.0.5 20225
400 1 15 0.5 ASK 61.6 400/1A 15VA cl.0.5 20226
500 1 2.5 0.5 ASK 61.6 500/1A 2.5VA cl.0.5 20227
500 1 5 0.5 ASK 61.6 500/1A 5VA cl.0.5 20228
500 1 10 0.5 ASK 61.6 500/1A 10VA cl.0.5 20229
500 1 15 0.5 ASK 61.6 500/1A 15VA cl.0.5 20230
600 1 2.5 0.5 ASK 61.6 600/1A 2.5VA cl.0.5 20231
600 1 5 0.5 ASK 61.6 600/1A 5VA cl.0.5 20232
600 1 10 0.5 ASK 61.6 600/1A 10VA cl.0.5 20233
600 1 15 0.5 ASK 61.6 600/1A 15VA cl.0.5 20234
750 1 2.5 0.5 ASK 61.6 750/1A 2.5VA cl.0.5 20235
750 1 5 0.5 ASK 61.6 750/1A 5VA cl.0.5 20236
750 1 10 0.5 ASK 61.6 750/1A 10VA cl.0.5 20237
750 1 15 0.5 ASK 61.6 750/1A 15VA cl.0.5 20238
800 1 5 0.5 ASK 61.6 800/1A 5VA cl.0.5 20240
800 1 10 0.5 ASK 61.6 800/1A 10VA cl.0.5 20241
800 1 15 0.5 ASK 61.6 800/1A 15VA cl.0.5 20242
1000 1 5 0.5 ASK 61.6 1000/1A 5VA cl.0.5 20243
1000 1 10 0.5 ASK 61.6 1000/1A 10VA cl.0.5 20244
1000 1 15 0.5 ASK 61.6 1000/1A 15VA cl.0.5 20245
1000 1 30 0.5 ASK 61.6 1000/1A 30VA cl.0.5 20246
1200 1 5 0.5 ASK 61.6 1200/1A 5VA cl.0.5 20247
1200 1 10 0.5 ASK 61.6 1200/1A 10VA cl.0.5 20248
1200 1 15 0.5 ASK 61.6 1200/1A 15VA cl.0.5 20249
1200 1 30 0.5 ASK 61.6 1200/1A 30VA cl.0.5 20250
1250 1 5 0.5 ASK 61.6 1250/1A 5VA cl.0.5 20251
1250 1 10 0.5 ASK 61.6 1250/1A 10VA cl.0.5 20252
1250 1 15 0.5 ASK 61.6 1250/1A 15VA cl.0.5 20253
1250 1 30 0.5 ASK 61.6 1250/1A 30VA cl.0.5 20254
1500 1 5 0.5 ASK 61.6 1500/1A 5VA cl.0.5 20255
1500 1 10 0.5 ASK 61.6 1500/1A 10VA cl.0.5 20256
1500 1 15 0.5 ASK 61.6 1500/1A 15VA cl.0.5 20257
1500 1 30 0.5 ASK 61.6 1500/1A 30VA cl.0.5 20258
