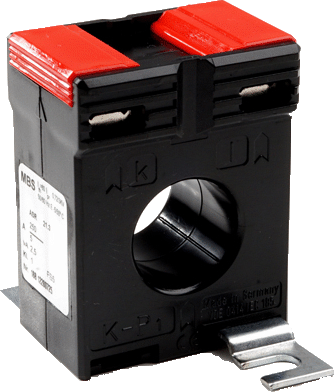

Kábelre húzható áramváltó, MBS ASR 20.3

Aramváltó 50 A... 300 A AC áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5 és 1

Kábelre húzható áramváltó, ASR20.3
  • Kábel átmérő: max. 21 mm
  • Termál névleges folyamatos áram, Icth: 1,0 x In
  • Termál névleges rövidrezárási áram, Ith: 60 x In, 1 s
  • Működési feszültség,: max. 0.72 kV
  • Szigetelési feszültség: 3 kVeff, 50 Hz, 1 perc
  • NMűködési frekvencia: 50 Hz
  • Szigetelési osztály: E

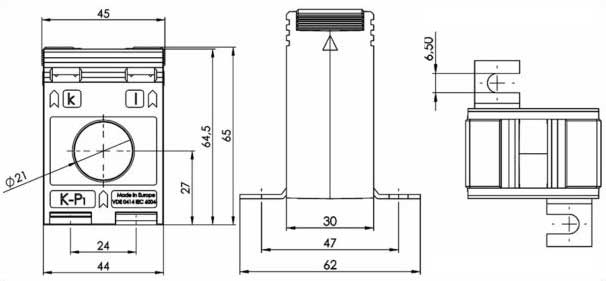

  • Méretek:   45 (széles) * 65 (magas) * 35 (mély) mm
  • Működési hőmérséklet: -5... +40°C
  • Tárolási hőmérséklet: -25... +40°C
Adatlap

Áramváltó ASR 20.3 méréstartományok - rendelési kódok

R.sz. Típus Ip (A) Is (A) P (VA) CL
R.sz. Típus Ip (A) Is (A) P (VA) CL
26027 ASR 20.3 50/5A 1VA cl.3 50 5 1 3
26029 ASR 20.3 60/5A 1.25VA cl.3 60 5 1.25 3
26027 ASR 20.3 50/5A 1VA cl.1 50 5 1 1
26028 ASR 20.3 60/5A 1VA cl.1 60 5 1 1
26029 ASR 20.3 60/5A 1,25VA cl.1 60 5 1,25 1
26030 ASR 20.3 75/5A 1,25VA cl.1 75 5 1.25 1
26031 ASR 20.3 75/5A 1,5VA cl.1 75 5 1.5 1
26032 ASR 20.3 80/5A 1,25VA cl.1 80 5 1.25 1
26033 ASR 20.3 80/5A 1,5VA cl.1 80 5 1.5 1
26034 ASR 20.3 100/5A 1,5VA cl.1 100 5 1.5 1
26035 ASR 20.3 100/5A 2,5VA cl.1 100 5 2.5 1
26036 ASR 20.3 125/5A 1,5VA cl.1 125 5 1.5 1
26037 ASR 20.3 125/5A 2,5VA cl.1 125 5 2,5 1
26039 ASR 20.3 150/5A 1,5VA cl.1 150 5 1,5 1
26040 ASR 20.3 150/5A 2,5VA cl.1 150 5 2.5 1
26041 ASR 20.3 150/5A 3,75VA cl.1 150 5 3.75 1
26042 ASR 20.3 200/5A 1,5VA cl.1 200 5 1.5 1
26043 ASR 20.3 200/5A 2,5VA cl.1 200 5 2.5 1
26051 ASR 20.3 200/5A 3,75VA cl.1 200 5 3,75 1
26045 ASR 20.3 250/5A 2,5VA cl.1 250 5 2.5 1
26046 ASR 20.3 250/5A 5VA cl.1 250 5 5 1
26048 ASR 20.3 300/5A 2,5VA cl.1 300 5 2.5 1
26049 ASR 20.3 300/5A 5VA cl.1 300 5 5 1
26227 ASR 20.3 50/1A 1VA cl.1 50 1 1 1
26228 ASR 20.3 60/1A 1VA cl.1 60 1 1 1
26229 ASR 20.3 60/1A 1,25VA cl.1 60 1 1,25 1
26230 ASR 20.3 75/1A 1,25VA cl.1 75 1 1.25 1
26231 ASR 20.3 75/1A 1,5VA cl.1 75 1 1.5 1
26232 ASR 20.3 80/1A 1,25VA cl.1 80 1 1.25 1
26233 ASR 20.3 80/1A 1,5VA cl.1 80 1 1.5 1
26234 ASR 20.3 100/1A 1,5VA cl.1 100 1 1.5 1
26235 ASR 20.3 100/1A 2,5VA cl.1 100 1 2.5 1
26236 ASR 20.3 125/1A 1,5VA cl.1 125 1 1.5 1
26237 ASR 20.3 125/1A 2,5VA cl.1 125 1 2.5 1
26239 ASR 20.3 150/1A 1,5VA cl.1 150 1 1.5 1
26240 ASR 20.3 150/1A 2,5VA cl.1 150 1 2.5 1
26241 ASR 20.3 150/1A 3,75VA cl.1 150 1 3.75 1
26242 ASR 20.3 200/1A 1,5VA cl.1 200 1 1.5 1
26243 ASR 20.3 200/1A 2,5VA cl.1 200 1 2.5 1
26245 ASR 20.3 250/1A 2,5VA cl.1 250 1 2.5 1
26246 ASR 20.3 250/1A 5VA cl.1 250 1 5 1
26248 ASR 20.3 300/1A 2,5VA cl.1 300 1 2.5 1
26249 ASR 20.3 300/1A 5VA cl.1 300 1 5 1
26011 ASR 20.3 100/5A 1,5VA cl.0.5 100 5 1.5 0.5
26013 ASR 20.3 125/5A 1,5VA cl.0.5 125 5 1.5 0.5
26015 ASR 20.3 150/5A 1,5VA cl.0.5 150 5 1.5 0.5
26016 ASR 20.3 150/5A 2,5VA cl.0.5 150 5 2,5 0.5
26017 ASR 20.3 200/5A 1,5VA cl.0.5 200 5 1.5 0.5
26018 ASR 20.3 200/5A 2,5VA cl.0.5 200 5 2.5 0.5
26020 ASR 20.3 250/5A 2,5VA cl.0.5 250 5 2.5 0.5
26022 ASR 20.3 300/5A 2,5VA cl.0.5 300 5 2.5 0.5
26023 ASR 20.3 300/5A 5VA cl.0.5 300 5 5 0.5
26211 ASR 20.3 100/1A 1,5VA cl.0.5 100 1 1.5 0.5
26213 ASR 20.3 125/1A 1,5VA cl.0.5 125 1 1.5 0.5
26215 ASR 20.3 150/1A 1,5VA cl.0.5 150 1 1.5 0.5
26216 ASR 20.3 150/1A 2,5VA cl.0.5 150 1 2,5 0.5
26217 ASR 20.3 200/1A 1,5VA cl.0.5 200 1 1.5 0.5
26218 ASR 20.3 200/1A 2,5VA cl.0.5 200 1 2.5 0.5
26220 ASR 20.3 250/1A 2,5VA cl.0.5 250 1 2.5 0.5
26221 ASR 20.3 250/1A 5VA cl.0.5 250 1 5 0.5
26222 ASR 20.3 300/1A 2,5VA cl.0.5 300 1 2.5 0.5
