Kábelre húzható áramváltó, MBS ASR 21.5

Aramváltó 50 A... 600 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, max Ø21 mm-es kábelhez Cl.: 0,5 és 1

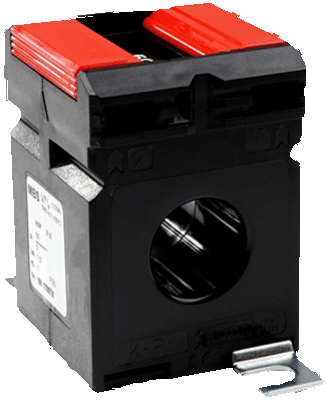

Kábelre húzható áramváltó, ASR21.5
  • Kábel átmérő: max. 21.2 mm
  • Termál névleges folyamatos áram, Icth: 1,0 x In
  • Termál névleges rövidrezárási áram, Ith: 60 x In, 1 s
  • Működési feszültség max. 0.72 kV
  • Szigetelési feszültség: 3 kVeff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E

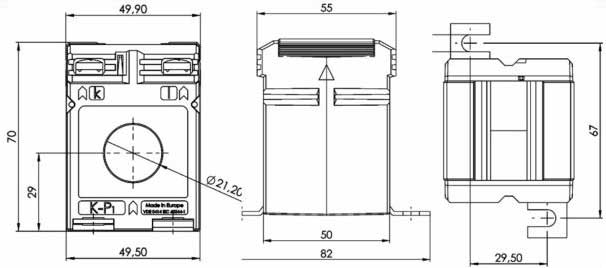

  • Méretek: 49.9 (széles) * 70 (magas) * 55 (mély) mm
  • Működési hőmérséklet: -5... +40°C
  • Tárolási hőmérséklet: -25... +40°C
Adatlap

Áramváltó MBS ASR 21.5 méréstartományok - rendelési kódok

Ip (A) Is (A) P [VA] Cl. Megnevezés R. szám
50 5 1,5 0,5 ASR 21.5, 50/5A, 1,5VA, Cl.0,5 93011
60 5 1,5 0,5 ASR 21.5, 50/5A, 1,5VA, Cl.0,5 93012
75 5 1,5 0,5 ASR 21.5, 75/5A, 1,5VA, Cl.0,5 93013
80 5 1,5 0,5 ASR 21.5, 80/5A, 1,5VA, Cl.0,5 93014
100 5 1,5 0,5 ASR 21.5, 100/5A, 1,5VA, Cl.0,5 93015
100 5 2,5 0,5 ASR 21.5, 100/5A, 2,5VA, Cl.0,5 93016
125 5 1,5 0,5 ASR 21.5, 125 /5A, 1,5VA, Cl.0,5 93017
125 5 2,5 0,5 ASR 21.5, 125 /5A, 2,5VA, Cl.0,5 93018
150 5 2,5 0,5 ASR 21.5, 150/5A, 2,5VA, Cl.0,5 93019
150 5 5 0,5 ASR 21.5, 150/5A, 5VA, Cl.0,5 93020
200 5 2,5 0,5 ASR 21.5, 200/5A, 2.5VA, Cl.0,5 93021
200 5 5 0,5 ASR 21.5, 200/5A, 5VA, Cl.0,5 93022
200 5 10 0,5 ASR 21.5, 200/5A, 10VA, Cl.0,5 93023
250 5 2,5 0,5 ASR 21.5, 250/5A, 2.5VA, Cl.0,5 93024
250 5 5 0,5 ASR 21.5, 250/5A, 5VA, Cl.0,5 93025
300 5 2,5 0,5 ASR 21.5, 300/5A, 2.5VA, Cl.0,5 93027
300 5 5 0,5 ASR 21.5, 300/5A, 5VA, Cl.0,5 93028
300 5 10 0,5 ASR 21.5, 300/5A, 10VA, Cl.0,5 93029
400 5 2,5 0,5 ASR 21.5, 400/5A, 2.6VA, Cl.0,5 93031
400 5 5 0,5 ASR 21.5, 400/5A, 5VA, Cl.0,5 93032
400 5 10 0,5 ASR 21.5, 400/5A, 10VA, Cl.0,5 93033
500 5 2,5 0,5 ASR 21.5, 500/5A, 2.5VA, Cl.0,5 93035
500 5 5 0,5 ASR 21.5, 500/5A, 5VA, Cl.0,5 93036
500 5 10 0,5 ASR 21.5, 500/5A, 10VA, Cl.0,5 93037
600 5 2,5 0,5 ASR 21.5, 600/5A, 2.5VA, Cl.0,5 93039
600 5 5 0,5 ASR 21.5, 600/5A, 5VA, Cl.0,5 93040
50 5 1,5 0.5 ASR 21.5, 50/5A, 1,5VA, Cl.1 93050
60 5 1,5 0.5 ASR 21.5, 50/5A, 1,5VA, Cl.1 93052
60 5 2,5 0.5 ASR 21.5, 60/5A, 2,5VA, Cl.1 93053
75 5 1,5 0.5 ASR 21.5, 75/5A, 1,5VA, Cl.1 93055
75 5 2,5 0.5 ASR 21.5, 75/5A, 2,5VA, Cl.1 93056
75 5 3,75 0.5 ASR 21.5, 75/5A, 3,75VA, Cl.1 93057
80 5 1,5 0.5 ASR 21.5, 80/5A, 1,5VA, Cl.1 93058
80 5 2,5 0.5 ASR 21.5, 80/5A, 2,5VA, Cl.1 93059
100 5 1,5 0.5 ASR 21.5, 100/5A, 1,5VA, Cl.1 93061
100 5 2,5 0.5 ASR 21.5, 100/5A, 2,5VA, Cl.1 93062
100 5 5 0.5 ASR 21.5, 100/5A, 5VA, Cl.1 93063
125 5 1,5 0.5 ASR 21.5, 125 /5A, 1,5VA, Cl.1 93064
125 5 2,5 0.5 ASR 21.5, 125 /5A, 2,5VA, Cl.1 93065
125 5 5 0.5 ASR 21.5, 125 /5A, 5VA, Cl.1 93066
150 5 2,5 0.5 ASR 21.5, 150/5A, 2,5VA, Cl.1 93067
150 5 5 0.5 ASR 21.5, 150/5A, 5VA, Cl.1 93068
150 5 7,5 0.5 ASR 21.5, 150/5A, 7,5VA, Cl.1 93095
200 5 2,5 0.5 ASR 21.5, 200/5A, 2.5VA, Cl.1 93070
200 5 5 0.5 ASR 21.5, 200/5A, 5VA, Cl.1 93071
200 5 10 0.5 ASR 21.5, 200/5A, 10VA, Cl.1 93072
250 5 2,5 0.5 ASR 21.5, 250/5A, 2.5VA, Cl.1 93074
250 5 5 0.5 ASR 21.5, 250/5A, 5VA, Cl.1 93075
250 5 10 0.5 ASR 21.5, 250/5A, 10VA, Cl.1 93076
300 5 2,5 0.5 ASR 21.5, 300/5A, 2.5VA, Cl.1 93078
300 5 5 0.5 ASR 21.5, 300/5A, 5VA, Cl.1 93079
300 5 10 0.5 ASR 21.5, 300/5A, 10VA, Cl.1 93080
400 5 2,5 0.5 ASR 21.5, 400/5A, 2.6VA, Cl.1 93082
400 5 5 0.5 ASR 21.5, 400/5A, 5VA, Cl.1 93083
400 5 10 0.5 ASR 21.5, 400/5A, 10VA, Cl.1 93084
500 5 2,5 0.5 ASR 21.5, 500/5A, 2.5VA, Cl.1 93086
500 5 5 0.5 ASR 21.5, 500/5A, 5VA, Cl.1 93087
500 5 10 0.5 ASR 21.5, 500/5A, 10VA, Cl.1 93088
600 5 2,5 0.5 ASR 21.5, 600/5A, 2.5VA, Cl.1 93090
600 5 5 0.5 ASR 21.5, 600/5A, 5VA, Cl.1 93091
50 1 1,5 0.5 ASR 21.5, 50/1A, 1,5VA, Cl.0,5 93011
60 1 1,5 0.5 ASR 21.5, 50/1A, 1,5VA, Cl.0,5 93012
75 1 1,5 0.5 ASR 21.5, 75/1A, 1,5VA, Cl.0,5 93013
80 1 1,5 0.5 ASR 21.5, 80/1A, 1,5VA, Cl.0,5 93014
100 1 1,5 0.5 ASR 21.5, 100/1A, 1,5VA, Cl.0,5 93015
100 1 2,5 0.5 ASR 21.5, 100/1A, 2,5VA, Cl.0,5 93016
125 1 1,5 0.5 ASR 21.5, 125 /1A, 1,5VA, Cl.0,5 93017
125 1 2,5 0.5 ASR 21.5, 125 /1A, 2,5VA, Cl.0,5 93018
150 1 2,5 0.5 ASR 21.5, 150/1A, 2,5VA, Cl.0,5 93019
150 1 5 0.5 ASR 21.5, 150/1A, 5VA, Cl.0,5 93020
200 1 2,5 0.5 ASR 21.5, 200/1A, 2.5VA, Cl.0,5 93021
200 1 5 0.5 ASR 21.5, 200/1A, 5VA, Cl.0,5 93022
200 1 10 0.5 ASR 21.5, 200/1A, 10VA, Cl.0,5 93023
250 1 2,5 0.5 ASR 21.5, 250/1A, 2.5VA, Cl.0,5 93024
250 1 5 0.5 ASR 21.5, 250/1A, 5VA, Cl.0,5 93025
300 1 2,5 0.5 ASR 21.5, 300/1A, 2.5VA, Cl.0,5 93027
300 1 5 0.5 ASR 21.5, 300/1A, 5VA, Cl.0,5 93028
300 1 10 0.5 ASR 21.5, 300/1A, 10VA, Cl.0,5 93029
400 1 2,5 0.5 ASR 21.5, 400/1A, 2.6VA, Cl.0,5 93031
400 1 5 0.5 ASR 21.5, 400/1A, 5VA, Cl.0,5 93032
400 1 10 0.5 ASR 21.5, 400/1A, 10VA, Cl.0,5 93033
500 1 2,5 0.5 ASR 21.5, 500/1A, 2.5VA, Cl.0,5 93035
500 1 5 0.5 ASR 21.5, 500/1A, 5VA, Cl.0,5 93036
500 1 10 0.5 ASR 21.5, 500/1A, 10VA, Cl.0,5 93037
600 1 2,5 0.5 ASR 21.5, 600/1A, 2.5VA, Cl.0,5 93039
600 1 5 0.5 ASR 21.5, 600/1A, 5VA, Cl.0,5 93040
50 1 1,5 1 ASR 21.5, 50/1A, 1,5VA, Cl.1 93050
60 1 1,5 1 ASR 21.5, 50/1A, 1,5VA, Cl.1 93052
60 1 2,5 1 ASR 21.5, 60/1A, 2,5VA, Cl.1 93053
75 1 1,5 1 ASR 21.5, 75/1A, 1,5VA, Cl.1 93055
75 1 2,5 1 ASR 21.5, 75/1A, 2,5VA, Cl.1 93056
75 1 3,75 1 ASR 21.5, 75/1A, 3,75VA, Cl.1 93057
80 1 1,5 1 ASR 21.5, 80/1A, 1,5VA, Cl.1 93058
80 1 2,5 1 ASR 21.5, 80/1A, 2,5VA, Cl.1 93059
100 1 1,5 1 ASR 21.5, 100/1A, 1,5VA, Cl.1 93061
100 1 2,5 1 ASR 21.5, 100/1A, 2,5VA, Cl.1 93062
100 1 5 1 ASR 21.5, 100/1A, 5VA, Cl.1 93063
125 1 1,5 1 ASR 21.5, 125 /1A, 1,5VA, Cl.1 93064
125 1 2,5 1 ASR 21.5, 125 /1A, 2,5VA, Cl.1 93065
125 1 5 1 ASR 21.5, 125 /1A, 5VA, Cl.1 93066
150 1 2,5 1 ASR 21.5, 150/1A, 2,5VA, Cl.1 93067
150 1 5 1 ASR 21.5, 150/1A, 5VA, Cl.1 93068
150 1 7,5 1 ASR 21.5, 150/1A, 7,5VA, Cl.1 93095
200 1 2,5 1 ASR 21.5, 200/1A, 2.5VA, Cl.1 93070
200 1 5 1 ASR 21.5, 200/1A, 5VA, Cl.1 93071
200 1 10 1 ASR 21.5, 200/1A, 10VA, Cl.1 93072
250 1 2,5 1 ASR 21.5, 250/1A, 2.5VA, Cl.1 93074
250 1 5 1 ASR 21.5, 250/1A, 5VA, Cl.1 93075
250 1 10 1 ASR 21.5, 250/1A, 10VA, Cl.1 93076
300 1 2,5 1 ASR 21.5, 300/1A, 2.5VA, Cl.1 93078
300 1 5 1 ASR 21.5, 300/1A, 5VA, Cl.1 93079
300 1 10 1 ASR 21.5, 300/1A, 10VA, Cl.1 93080
400 1 2,5 1 ASR 21.5, 400/1A, 2.6VA, Cl.1 93082
400 1 5 1 ASR 21.5, 400/1A, 5VA, Cl.1 93083
400 1 10 1 ASR 21.5, 400/1A, 10VA, Cl.1 93084
500 1 2,5 1 ASR 21.5, 500/1A, 2.5VA, Cl.1 93086
500 1 5 1 ASR 21.5, 500/1A, 5VA, Cl.1 93087
500 1 10 1 ASR 21.5, 500/1A, 10VA, Cl.1 93088
600 1 2,5 1 ASR 21.5, 600/1A, 2.5VA, Cl.1 93090
600 1 5 1 ASR 21.5, 600/1A, 5VA, Cl.1 93091
