Áramváltó AC/DC áramokra, DC kimenettel, MBS CCT31.3I

Műszaki adatok

• Méréstartomány: 0…300 A DC / AC Ieff (lásd táblázat)
• Frekvencia tartomány: 0... 100 kHz

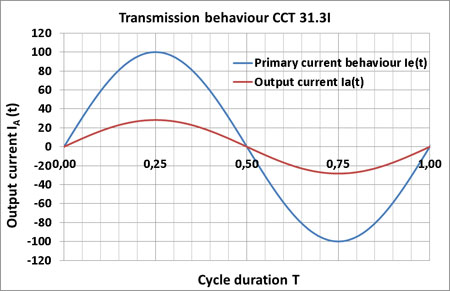

• Kimenő áram: DC: 0… ±20 mA, AC: 0…20 mA Ieff, (±28.2843 mA Icsúcs)
• Max. terhelő ellenállás : ≤500 Ω (Utáp = 24 V DC)
• Áramkorlát a kimeneten (túlvezérlés): <25 mA
• Pontosság: ±0,5%
• Max. feszültség Um: 0,72 kV, Ueff
• Szigetelési feszültség: 6,4 kV, Ueff, 50 Hz, 5 s, primer bemenet a kimenethez és tokozáshoz képest
• Tápfeszültség: ±12 V DC ±15%, <70 mA
• Válaszidő (90% IPN, di/dt = 100 A/µs): ≤1 µs (tip. 150 ns)
• Jel emelkedési sebessége, di/dt: ≤100 A/µs
• Szigetelés osztály: E
• Működési hőmérséklet: -25... 60°C, 0… 95% RH

Méretek:

• Áramsín: 30x10 mm
• Körkeresztmetszetű vezető: 28 mm
• Áramváltó méretei: 70 (széles) x 92 (magas) x 48 (mély) mm
• Vonatkozó szabványok: DIN EN 50178, 1997, DIN EN 61010-1, 2002, VDE 0160

Kivezetések

• Táplálás, 0 (földpont, áramkimenet
• Rugós megfogású csatlakozók
• Csatlakozó vezetékek: 0.08…2.5 mm2

Kiegészítő tartozékok: felerősítő szerelvény 35 mm-es DIN sínre történő rápattintáshoz (rendelési szám: 53011)
