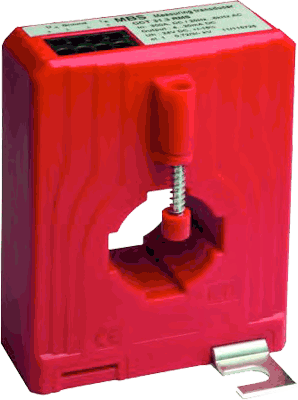

AC/DC áramváltó 4...20 mA kimenettel, MBS CCT31.3RMS

Műszaki adatok

• Méréstartomány: 0…300 A DC / 0…300 A IRMS AC
• Frekvencia tartomány: 0 Hz (DC) vagy 20 Hz…6 kHz (AC)
• Kimenő áram: 4… 20 mA DC
• Max. terhelő ellenállás: ≤500 Ω (Utáp = 24 V DC)

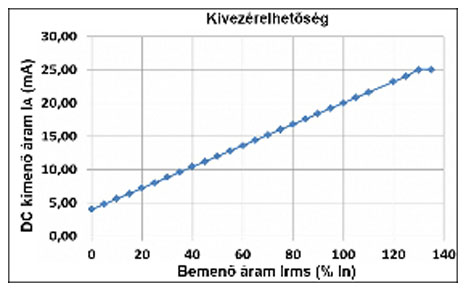

• ? Áramkorlát a kimeneten túlvezérlés esetén: <25 mA
• Pontosság: ±1%
• Max. feszültség Um: 0,72 kV, Ueff
• Szigetelési feszültség: 6,4 kV, Ueff, 50 Hz, 5 sec., primer bemenet a kimenethez és tokozáshoz képest
• Tápfeszültség: 24 V ±15% DC, <70 mA
• Jel emelkedési sebessége, di/dt: ≤100 A/µs
• Szigetelés osztály: E
• Működési hőmérséklet: -25... 60°C, 0…95% RH

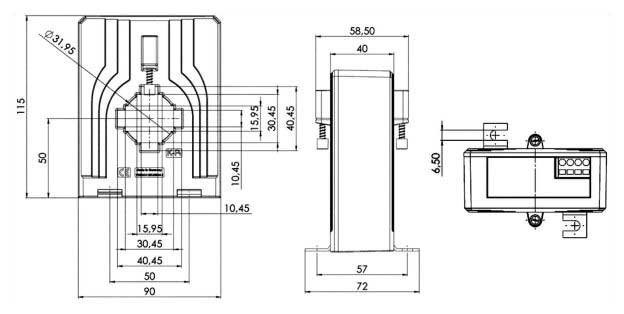

Méretek:

• Áramsín: 30x10 mm
• Körkeresztmetszetű vezető: 28 mm
• Áramváltó: 70 (széles) x 92 (magas) x 48 (mély) mm
• Vonatkozó szabványok: DIN EN 50178, 1997, DIN EN 61010-1, 2002, VDE 0160

Kivezetések

• Táplálás, 0 (földpont),  áram kimenet
• Rugós megfogású csatlakozók
• Csatlakozó vezetékek: 0.08…2.5 mm2

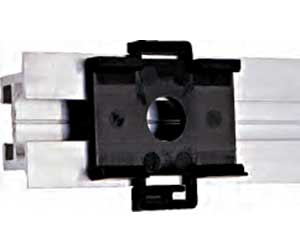

Kiegészítő tartozékok: felerősítő szerelvény 35 mm-es DIN sínre történő rápattintáshoz (rendelési szám: 53011)
