Áramváltó kábelre és áramsínre, MBS CTB81.35

Áramváltó 400... 2000 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5 és 1

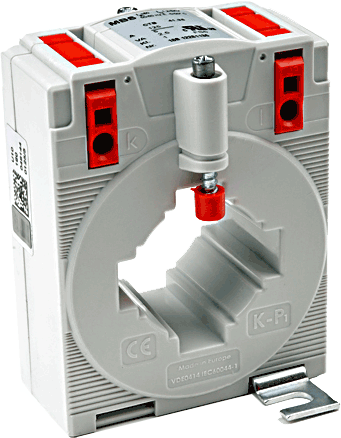

Kábelre/áramsínre húzható áramváltó, CTB81.35

AC áramváltó, MBS  CTB81.35

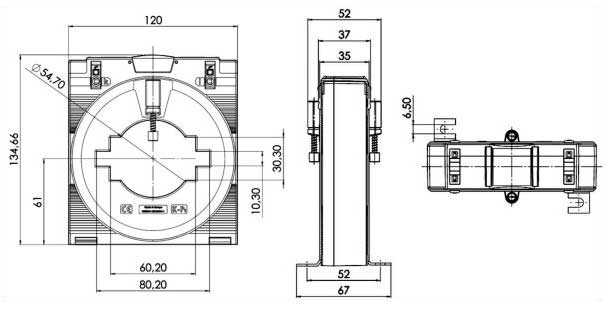

  • Áramsín: 1x80x10 mm, vagy 1x60x30 mm
  • Kábel átmérő: max. 54.7 mm
  • Termikus folyamatos áram, Icth: 1,2xIn
  • Termikus rövidrezárási áram, Ith: 60xIn, 1s
  • Működési feszültség, Um: max.1.2 kV
  • Szigetelési feszültség: 3 kVeff, 50Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Működési hőmérséklet: -5... +50°C
  • Rugós rögzítésű szekunder kivezetés
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus R. sz.
400 5 5 1 CTB 81.35 400/5A 5VA cl.1 50-0190
500 5 5 1 CTB 81.35 500/5A 5VA cl.1 50-0191
600 5 5 1 CTB 81.35 600/5A 5VA cl.1 50-0192
750 5 5 1 CTB 81.35 750/5A 5VA cl.1 50-0193
750 5 10 1 CTB 81.35 750/5A 10VA cl.1 50-0194
800 5 5 1 CTB 81.35 800/5A 5VA cl.1 50-0195
800 5 10 1 CTB 81.35 800/5A 10VA cl.1 50-0196
1000 5 5 1 CTB 81.35 1000/5A 5VA cl.1 50-0197
1000 5 10 1 CTB 81.35 1000/5A 10VA cl.1 50-0198
1200 5 5 1 CTB 81.35 1200/5A 5VA cl.1 50-0283
1200 5 10 1 CTB 81.35 1200/5A 10VA cl.1 50-0284
1250 5 5 1 CTB 81.35 1250/5A 5VA cl.1 50-0199
1250 5 10 1 CTB 81.35 1250/5A 10VA cl.1 50-0200
1500 5 5 1 CTB 81.35 1500/5A 5VA cl.1 50-0201
1500 5 10 1 CTB 81.35 1500/5A 10VA cl.1 50-0202
1600 5 5 1 CTB 81.35 1600/5A 5VA cl.1 50-0203
1600 5 10 1 CTB 81.35 1600/5A 10VA cl.1 50-0204
2000 5 10 1 CTB 81.35 2000/5A 10VA cl.1 50-0205
2000 5 15 1 CTB 81.35 2000/5A 15VA cl.1 50-0206
400 5 2.5 0.5 CTB 81.35 400/5A 2.5VA cl.0.5 50-2190
500 5 2.5 0.5 CTB 81.35 500/5A 2.5VA cl.0.5 50-2191
600 5 5 0.5 CTB 81.35 600/5A 5VA cl.0.5 50-2192
750 5 5 0.5 CTB 81.35 750/5A 5VA cl.0.5 50-2193
750 5 10 0.5 CTB 81.35 750/5A 10VA cl.0.5 50-2194
800 5 5 0.5 CTB 81.35 800/5A 5VA cl.0.5 50-2195
800 5 10 0.5 CTB 81.35 800/5A 10VA cl.0.5 50-2196
1000 5 5 0.5 CTB 81.35 1000/5A 5VA cl.0.5 50-2197
1000 5 10 0.5 CTB 81.35 1000/5A 10VA cl.0.5 50-2198
1200 5 5 0.5 CTB 81.35 1200/5A 5VA cl.0.5 50-2199
1200 5 10 0.5 CTB 81.35 1200/5A 10VA cl.0.5 50-2200
1250 5 5 0.5 CTB 81.35 1250/5A 5VA cl.0.5 50-2201
1250 5 10 0.5 CTB 81.35 1250/5A 10VA cl.0.5 50-2202
1500 5 5 0.5 CTB 81.35 1500/5A 5VA cl.0.5 50-2203
1500 5 10 0.5 CTB 81.35 1500/5A 10VA cl.0.5 50-2204
1600 5 5 0.5 CTB 81.35 1600/5A 5VA cl.0.5 50-2205
1600 5 10 0.5 CTB 81.35 1600/5A 10VA cl.0.5 50-2206
2000 5 10 0.5 CTB 81.35 2000/5A 10VA cl.0.5 50-2207
2000 5 15 0.5 CTB 81.35 2000/5A 15VA cl.0.5 50-2208
400 1 5 1 CTB 81.35 400/1A 5VA cl.1 50-0210
500 1 5 1 CTB 81.35 500/1A 5VA cl.1 50-0211
600 1 5 1 CTB 81.35 600/1A 5VA cl.1 50-0212
750 1 5 1 CTB 81.35 750/1A 5VA cl.1 50-0213
750 1 10 1 CTB 81.35 750/1A 10VA cl.1 50-0214
800 1 5 1 CTB 81.35 800/1A 5VA cl.1 50-0215
800 1 10 1 CTB 81.35 800/1A 10VA cl.1 50-0216
1000 1 5 1 CTB 81.35 1000/1A 5VA cl.1 50-0217
1000 1 10 1 CTB 81.35 1000/1A 10VA cl.1 50-0218
1200 1 5 1 CTB 81.35 1200/5A 5VA cl.1 50-0285
1200 1 10 1 CTB 81.35 1200/5A 10VA cl.1 50-0286
1250 1 5 1 CTB 81.35 1250/1A 5VA cl.1 50-0219
1250 1 10 1 CTB 81.35 1250/1A 10VA cl.1 50-0220
1500 1 5 1 CTB 81.35 1500/1A 5VA cl.1 50-0221
1500 1 10 1 CTB 81.35 1500/1A 10VA cl.1 50-0222
1600 1 5 1 CTB 81.35 1600/1A 5VA cl.1 50-0223
1600 1 10 1 CTB 81.35 1600/1A 10VA cl.1 50-0224
2000 1 10 1 CTB 81.35 2000/1A 10VA cl.1 50-0225
2000 1 15 1 CTB 81.35 2000/1A 15VA cl.1 50-0226
400 1 2.5 0.5 CTB 81.35 400/1A 2.5VA cl.0.5 50-2210
500 1 5 0.5 CTB 81.35 500/1A 5VA cl.0.5 50-2211
600 1 5 0.5 CTB 81.35 600/1A 5VA cl.0.5 50-2212
750 1 5 0.5 CTB 81.35 750/1A 5VA cl.0.5 50-2213
750 1 10 0.5 CTB 81.35 750/1A 10VA cl.0.5 50-2214
800 1 5 0.5 CTB 81.35 800/1A 5VA cl.0.5 50-2215
800 1 10 0.5 CTB 81.35 800/1A 10VA cl.0.5 50-2216
1000 1 5 0.5 CTB 81.35 1000/1A 5VA cl.0.5 50-2217
1000 1 10 0.5 CTB 81.35 1000/1A 10VA cl.0.5 50-2218
1200 1 5 0.5 CTB 81.35 1200/5A 5VA cl.0.5 50-2219
1200 1 10 0.5 CTB 81.35 1200/5A 10VA cl.0.5 50-2220
1250 1 5 0.5 CTB 81.35 1250/1A 5VA cl.0.5 50-2221
1250 1 10 0.5 CTB 81.35 1250/1A 10VA cl.0.5 50-2222
1500 1 5 0.5 CTB 81.35 1500/1A 5VA cl.0.5 50-2223
1500 1 10 0.5 CTB 81.35 1500/1A 10VA cl.0.5 50-2224
1600 1 5 0.5 CTB 81.35 1600/1A 5VA cl.0.5 50-2225
1600 1 10 0.5 CTB 81.35 1600/1A 10VA cl.0.5 50-2226
2000 1 10 0.5 CTB 81.35 2000/1A 10VA cl.0.5 50-2227
2000 1 15 0.5 CTB 81.35 2000/1A 15VA cl.0.5 50-2228
