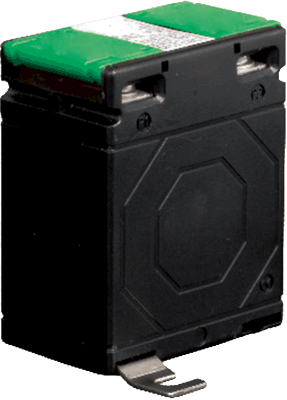

Áramváltó tekercselt primerrel, Lumel LTCM74W
Áramváltó 1... 60 A áramok mérésére,5A, vagy 1A szekunder árammal, Cl: 0.2, 0.5, 1
AC áramváltó LCTM74W
- Vonatkozó szabvány: IEC 61869-1/2
- Tokozás: polikarbonát, lángkioltó UL 94V-0
- Csatlakozás az áramváltó tetején két oldalt
- Szigetelési osztály: E (120°C max)
- Szigetelési feszültség: 0.72 kV
- Működési frekvencia: 50 Hz
- Használati hőmérséklet: -20… 45°C
- Hőmérsékleti rövidrezárási áram (Ith): 40 x In
- Dinamikus rövidrezárási áram (Idyn): 2.5xIth
Tartozék: szerelvény DIN-sínre szereléshez
Rendelési szám: LH000-0904-130-124
Méréstartományok - rendelési kódok
| Ip (A) | Is (A) | P (VA) | Cl. | Rendelési kód |
|---|---|---|---|---|
| 2.5 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 2.5A 1A, 1.5VA, Cl.:0.2 |
| 5 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 5A 1A, 1.5VA, Cl.:0.2 |
| 7.5 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 7.5A 1A, 1.5VA, Cl.:0.2 |
| 10 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 10A/1A, 1.5VA, Cl.:0.2 |
| 15 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 15A/1A, 1.5VA, Cl.:0.2 |
| 20 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 20A/1A, 1.5VA, Cl.:0.2 |
| 25 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 25A/1A, 1.5VA, Cl.:0.2 |
| 30 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 30A/1A, 1.5VA, Cl.:0.2 |
| 40 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 40A/1A, 1.5VA, Cl.:0.2 |
| 50 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 50A/1A, 1.5VA, Cl.:0.2 |
| 60 | 1 | 1.5 | 0.2 | LCTM 74/W (45), 60A/1A, 1.5VA, Cl.:0.2 |
| 1 | 1 | 5 | 0.5 | LCTM 74/W (45), 1A/1A, 5VA, Cl.:0.5 |
| 2.5 | 1 | 5 | 0.5 | LCTM 74/W (45), 2.5A/1A, 5VA, Cl.:0.5 |
| 5 | 1 | 5 | 0.5 | LCTM 74/W (45), 5A/1A, 5VA, Cl.:0.5 |
| 7.5 | 1 | 5 | 0.5 | LCTM 74/W (45), 7.5A/1A, 5VA, Cl.:0.5 |
| 10 | 1 | 5 | 0.5 | LCTM 74/W (45), 10A/1A, 5VA, Cl.:0.5 |
| 15 | 1 | 5 | 0.5 | LCTM 74/W (45), 15A/1A, 5VA, Cl.:0.5 |
| 20 | 1 | 5 | 0.5 | LCTM 74/W (45), 20A/1A, 5VA, Cl.:0.5 |
| 25 | 1 | 5 | 0.5 | LCTM 74/W (45), 25A/1A, 5VA, Cl.:0.5 |
| 30 | 1 | 5 | 0.5 | LCTM 74/W (45), 30A/1A, 5VA, Cl.:0.5 |
| 40 | 1 | 5 | 0.5 | LCTM 74/W (45), 40A/1A, 5VA, Cl.:0.5 |
| 50 | 1 | 5 | 0.5 | LCTM 74/W (45), 50A/1A, 5VA, Cl.:0.5 |
| 60 | 1 | 5 | 0.5 | LCTM 74/W (45), 60A/1A, 5VA, Cl.:0.5 |
| 1 | 1 | 10 | 1 | LCTM 74/W (45), 1A/1A, 10VA, CL.:1 |
| 2.5 | 1 | 10 | 1 | LCTM 74/W (45), 2.5A/1A, 10VA, CL.:1 |
| 5 | 1 | 10 | 1 | LCTM 74/W (45), 5A/1A, 10VA, CL.:1 |
| 7.5 | 1 | 10 | 1 | LCTM 74/W (45), 7.5A/1A, 10VA, CL.:1 |
| 10 | 1 | 10 | 1 | LCTM 74/W (45), 10A/1A, 10VA, CL.:1 |
| 15 | 1 | 10 | 1 | LCTM 74/W (45), 15A/1A, 10VA, CL.:1 |
| 20 | 1 | 10 | 1 | LCTM 74/W (45), 20A/1A, 10VA, CL.:1 |
| 25 | 1 | 10 | 1 | LCTM 74/W (45), 25A/1A, 10VA, CL.:1 |
| 30 | 1 | 10 | 1 | LCTM 74/W (45), 30A/1A, 10VA, CL.:1 |
| 40 | 1 | 10 | 1 | LCTM 74/W (45), 40A/1A, 10VA, CL.:1 |
| 50 | 1 | 10 | 1 | LCTM 74/W (45), 50A/1A, 10VA, CL.:1 |
| 60 | 1 | 10 | 1 | LCTM 74/W (45), 60A/1A, 10VA, CL.:1 |
| 1 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 1A/5A, 1.5VA, Cl.:0.2 |
| 2.5 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 2.5A/5A, 1.5VA, Cl.:0.2 |
| 5 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 5A/5A, 1.5VA, Cl.:0.2 |
| 7.5 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 7.5A/5A, 1.5VA, Cl.:0.2 |
| 10 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 10A/5A, 1.5VA, Cl.:0.2 |
| 15 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 15A/5A, 1.5VA, Cl.:0.2 |
| 20 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 20A/5A, 1.5VA, Cl.:0.2 |
| 25 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 25A/5A, 1.5VA, Cl.:0.2 |
| 30 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 30A/5A, 1.5VA, Cl.:0.2 |
| 40 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 40A/5A, 1.5VA, Cl.:0.2 |
| 50 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 50A/5A, 1.5VA, Cl.:0.2 |
| 60 | 5 | 1.5 | 0.2 | LCTM 74/W (45), 60A/5A, 1.5VA, Cl.:0.2 |
| 1 | 5 | 5 | 0.5 | LCTM 74/W (45), 1A/5A, 5VA, Cl.:0.5 |
| 2.5 | 5 | 5 | 0.5 | LCTM 74/W (45), 2.5A/5A, 5VA, Cl.:0.5 |
| 5 | 5 | 5 | 0.5 | LCTM 74/W (45), 5A/5A, 5VA, Cl.:0.5 |
| 7.5 | 5 | 5 | 0.5 | LCTM 74/W (45), 7.5A/5A, 5VA, Cl.:0.5 |
| 10 | 5 | 5 | 0.5 | LCTM 74/W (45), 10A/5A, 5VA, Cl.:0.5 |
| 15 | 5 | 5 | 0.5 | LCTM 74/W (45), 15A/5A, 5VA, Cl.:0.5 |
| 20 | 5 | 5 | 0.5 | LCTM 74/W (45), 20A/5A, 5VA, Cl.:0.5 |
| 25 | 5 | 5 | 0.5 | LCTM 74/W (45), 25A/5A, 5VA, Cl.:0.5 |
| 30 | 5 | 5 | 0.5 | LCTM 74/W (45), 30A/5A, 5VA, Cl.:0.5 |
| 40 | 5 | 5 | 0.5 | LCTM 74/W (45), 40A/5A, 5VA, Cl.:0.5 |
| 50 | 5 | 5 | 0.5 | LCTM 74/W (45), 50A/5A, 5VA, Cl.:0.5 |
| 60 | 5 | 5 | 0.5 | LCTM 74/W (45), 60A/5A, 5VA, Cl.:0.5 |
| 1 | 5 | 10 | 1 | LCTM 74/W (45), 1A/5A, 10VA, CL.:1 |
| 2.5 | 5 | 10 | 1 | LCTM 74/W (45), 2.5A/5A, 10VA, CL.:1 |
| 5 | 5 | 10 | 1 | LCTM 74/W (45), 5A/5A, 10VA, CL.:1 |
| 7.5 | 5 | 10 | 1 | LCTM 74/W (45), 7.5A/5A, 10VA, CL.:1 |
| 10 | 5 | 10 | 1 | LCTM 74/W (45), 10A/5A, 10VA, CL.:1 |
| 15 | 5 | 10 | 1 | LCTM 74/W (45), 15A/5A, 10VA, CL.:1 |
| 20 | 5 | 10 | 1 | LCTM 74/W (45), 20A/5A, 10VA, CL.:1 |
| 25 | 5 | 10 | 1 | LCTM 74/W (45), 25A/5A, 10VA, CL.:1 |
| 30 | 5 | 10 | 1 | LCTM 74/W (45), 30A/5A, 10VA, CL.:1 |
| 40 | 5 | 10 | 1 | LCTM 74/W (45), 40A/5A, 10VA, CL.:1 |
| 50 | 5 | 10 | 1 | LCTM 74/W (45), 50A/5A, 10VA, CL.:1 |
| 60 | 5 | 10 | 1 | LCTM 74/W (45), 60A/5A, 10VA, CL.:1 |
