300/150 A méréstartomány, 0-10V DC kimenet, RS485 MODBUS interfész

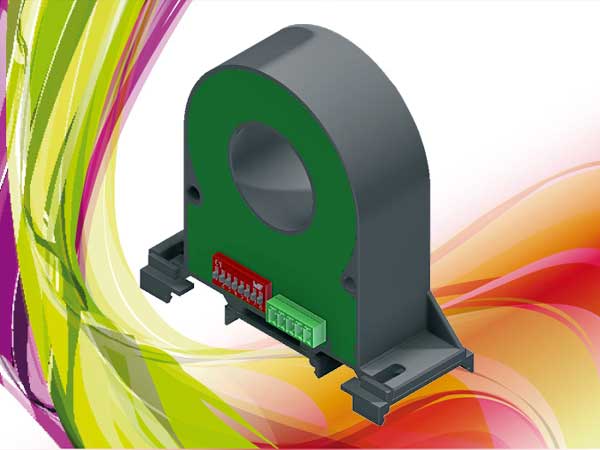

úgy használható, mint egy hagyományos áramváltó, de DC és AC jelek valódi effektív értékének mérésére egyaránt alkalmas. A hagyományos áram-váltóktól eltérően az eszköz egy 0... 10V DC analóg kimenettel és egy RS485 MODBUS kompatibilis soros interfésszel rendelkezik. Az RS485 port segítségével programozható a mérési tartomány, a nullahely és a Modbus cím
A QI-300-V-485 áramváltó távadó mérés indítási és leállítási (START, STOP) paraméterei (lásd karakterisztikák), a Modbus cím és az unipoláris, ill. bipoláris működés egy, a FACILE QI-300-V-485 szoftvert futtató számítógéppel programozható. AC áram mérésénél bipoláris funkciót választva a kimenő érték 0 A (5 V) lesz, mivel ekkor a szinusz hullám középértéke nulla.
A DIP kapcsolóval beállítható a méréstartomány (300 A, vagy 150 A), a bipoláris (középérték), unipoláris (TRMS) funkció, valamint max. 15 féle Modbus cím (lásd regiszter kiosztás).
Az áramváltó bármilyen helyzetbe felszerelhető, a vele szállított két rögzítő elemmel DIN sínre patintható.
FIGYELEM: Erős mágneses tér hatással lehet a mért értékre.

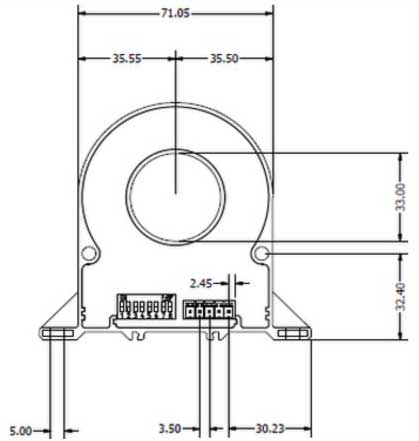

Felfogó elemek DIN-sínre történő szereléshez

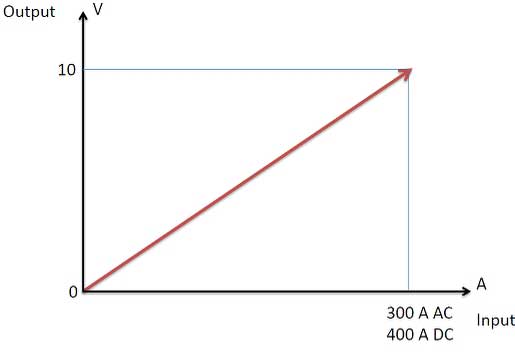

QI-300-V-485 be-/kimeneti karakterisztika

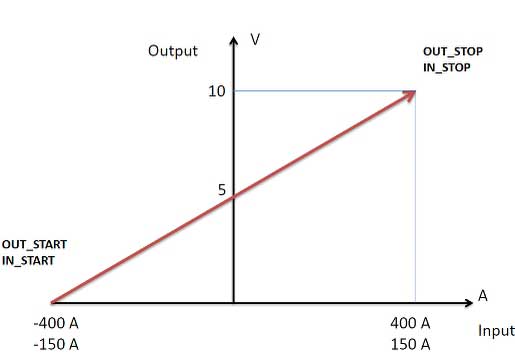

QI-50-V-485 bipoláris be-/kimeneti karakterisztika

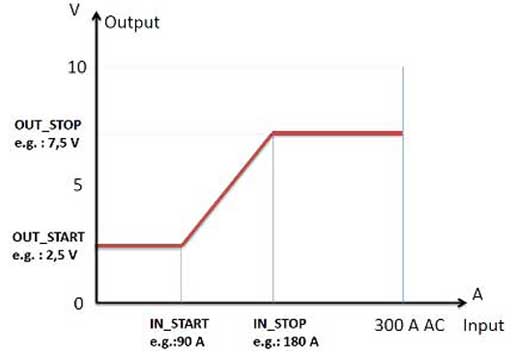

QI-300-V-485 lépcsős be-/kimeneti karakterisztika
