DC/AC áramváltó / teljesítmény és fogyasztásmérő, Qeed QI-Power-485-100

100 A AC/DC áramváltó teljesítmémy- és fogyasztásmérő RS485 interfésszel

A Qeed QI-POWER-485-LV

egy DC/ACrms egyfázisú teljesítmény- és fogyasztásmérő RS485 Modbus interfésszel Mért értékek: Irms, Vrms, W, var, Va, Vpk, Ipk, Hz, cosφ, kétirányú fogyasztás, THD. Az eszköz RS485 vonalon szoftver segítségével konfigurálható.

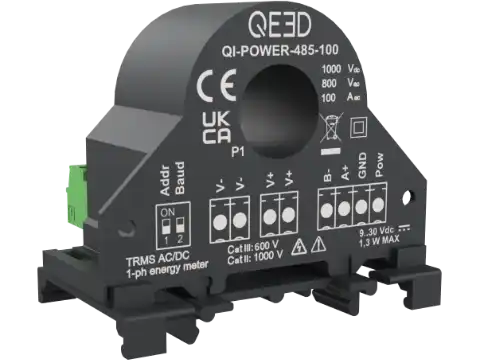

A Qeed QI-POWER-485-100

egy egyfázisú teljesítmény- és fogyasztásmérő, DC/ACrms feszültség és áramméréssel. Az RS485 Modbus interfészen elérhető adatok: Irms, Vrms, Watt, Var, Va, Vpk, Ipk, frekvencia, cosφ, kétirányú energia, THD. Az eszköz az RS485 interfészen keresztül a FACILE QI-POWER-485 szoftver segítségével szabadon konfigurálható. Síma felületre, vagy DIN sínre szerelhető kivitel, 4 kV-os galvanikus elválasztással a feszültség bemeneteknél
Hozzáférhető regiszterek: MSW first, LSW first, vagy %-érték regiszter

JELLEMZŐK
  • TRMS típusú mérés, THD elérhető
  • Pontossági osztály 0,5%
  • Integrált RS485 Modbus RTU kimenet
  • Kétirányú energiamérés
  • Függőleges vagy vízszintes DIN-sínre szerelhető
  • Könnyen konfigurálható RS485-ön keresztül ingyenes programozó szoftverrel
  • Bootloader a firmware frissítéséhez
  • Hozzáférhető regiszterek: MSW / LSW first, vagy %-érték regiszter
Egyéb
  • Energiaadatok tárolása: minimum 4,5 év, tipikusan 45 év
  • Mérési frissítés: 50 ciklusonként vagy 1 másodpercenként (a kettő közül a gyorsabb), programozható a FACILE-ból.
  • A mért áram/teljesítmény minimális értéke (lekapcsolás): a FACILE eszközzel 1) konfigurálható a [0…10200 mA] / [0…10200 W]2) tartományban (további részletekért lásd a regisztertérképet 3) - 40013 regiszter).
Műszaki adatok
  • Mérés típusa: TRMS vagy DC
  • Mért paraméterek: Irms, Vrms, Watt, Var, Va, Vpk, Ipk, frekvencia, cos φ, kétirányú energia, THD, MIN / MAX értéke minden egyes mérésnél
  • Méréstartományok
    • Áram: 0... 100 A AC/DC
    • Feszültség: 0... 800 VAC / 1000 VDC
  • Pontosság 25°C-on 200 Hz-ig
    • Feszültség, áram, aktív teljesítmény: < 0,5% F.S. Frekvencia: ±0,1 Hz
    • Energia: a leolvasás ±1% a mért értékre
    • Vcsúcs, Ipeak: ±5% F.S. (a végértékre)
  • Tápláltás: 9...30 VDC, ellentétes polaritás és túlmelegedés ellen védett
  • Teljeítmény igény: < 1,3 W
  • Kimenet:. RS485 Modbus soros
  • Baudrate 1200 és 115200 baud között
  • Crest factor 1,5 (árammérésnél)
  • Működési frekvencia: DC vagy 1...400 Hz
  • Mintavételi sebesség 11 ezer minta /sec
  • Bemeneti impedancia 1 Mohm ±1%
  • CE jóváhagyások: EN61000-6-4/2006+A1 2011, EN64000-6-2/2005; EN61010-1/2010
  • Túlfeszültség kategória Cat III 600V, Cat II 1000V
  • Szigetelés
    • 3 kV csupasz kábel esetén az árammérésnél
    • 4 kV feszültségmérésnél (megerősített szigetelés a táplálás és soros kimenet között)
  • Mechanikai védelem: IP20
  • Hőmérsékleti együttható <200 ppm/°C
  • Működési hőmérséklet -15...+65°C
  • Tárolási hőmérséklet -40°C... +85°C
  • Páratartalom: 10...90% lecsapódás nélkül
  • Használati magasság: 2000 m tengerszint felett
  • Méretek 46,1 x 63 x 26,4 mm (kivezetések nélkül)
  • Kivezetések: 3,5 mm-es kivehető kapcsok, 1db. 4 pólusú és 2- db. 2 pólusú kapocs
  • Súly: 80 g

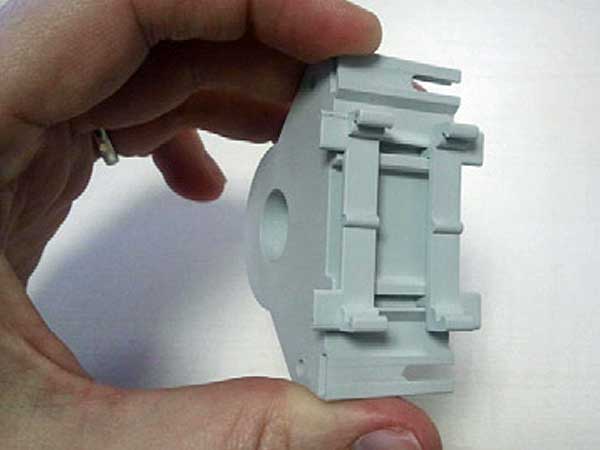

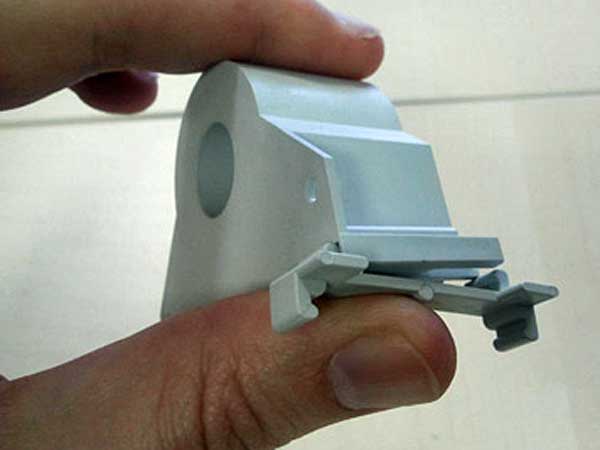

  • Felszerelés: csavarokkal függőleges/vízszintes fali rögzítésre, vagy DIN sínre vízszintes vagy függőleges helyzetbe a mellékelt klipekkel

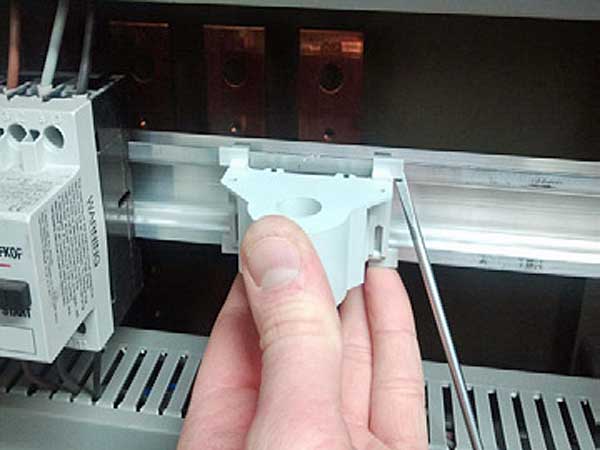

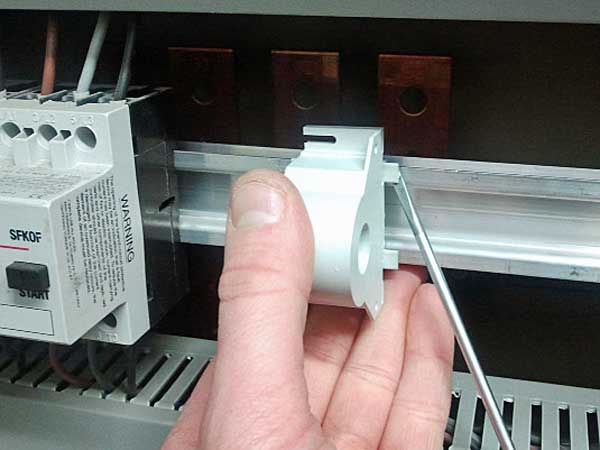

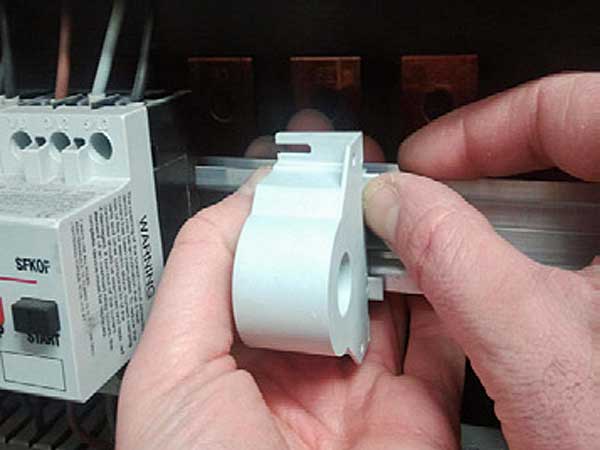

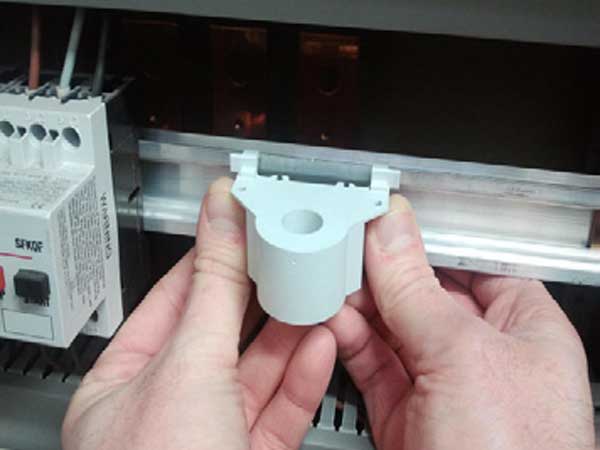

beépítés

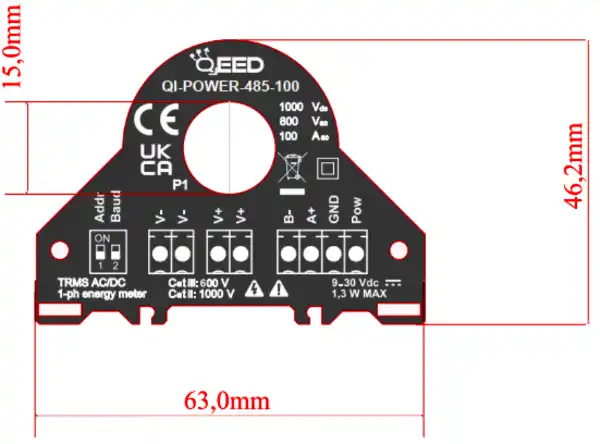

MÉRETEK
PROGRAMOZÁS

A QI-POWER-485-300 a FACILE QI-POWER-485 programot futtató számítógéphez egy RS485-USB adapter segítségével csatlakoztatható. A szoftver segítségével beállítható a MODBUS cím, a sebesség (baud rate), a késleltetés, az esetlegesen használt feszültség-, ill. áramváltó áttétele, valamint módosítható a szűrő sebessége 1-5 érték között a gyors beállás, vagy egy stabilabb mérés céljából, valamint a frekvenciamérés az áram bemeneten a feszültség bemenet helyett. A szoftver ingyenesen letölthető a web-oldalról.

Alternatív megoldásként a QI-POWER-485-100 köz- vetlenül kommunikálhat egy Masterrel az RS485 Mod- bus RTU-n keresztül. Ebben az esetben az összes eszközkonfigurációt a MODBUS regiszter térkép szerint (elérhető weboldalunkon, vagy a gyártó weboldalán https://qeed.it/documenti-manuali/) kell végrehajtani
