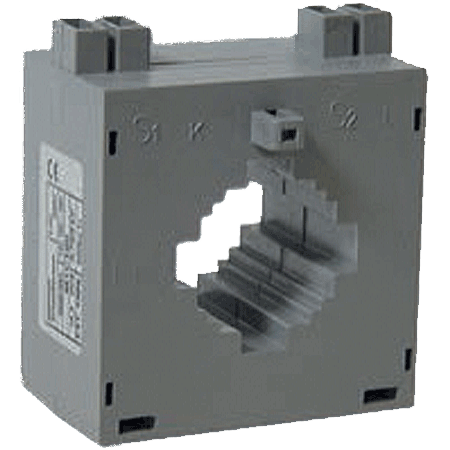

Kábelre és áramsínre húzható áramváltó, Revalco TAM3DE
Primer áram 100 A... 500 A, szekunder áram 5A, vagy 1A, Cl.: 0.5, 1, 3
AC áramváltó TAM3DE
- Áramsín, víszintes / függőleges: 20x12, 25x15, 30x10 mm
- Kábelátmérő: max. 23 mm
- Folyamatos túlterhelés: 1,2 x In
- Működési feszültség, Um: max. 0.72 kV
- Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
- Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
- Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
- Névleges működési frekvencia: 50/60 Hz
- Szigetelési osztály: E (IEC 185)
- Működési hőmérséklet: -20... 40°C, ≤80% RH
Műszaki adatok - rendelési kódok
| Ip (A) | Is (A) | P (VA) | CL | Típus |
|---|---|---|---|---|
| 250 | 5 | 2 | 0.5 | TAM3DE 250/5A 2VA cl: 0.5 |
| 300 | 5 | 2 | 0.5 | TAM3DE 300/5A 2VA cl: 0.5 |
| 400 | 5 | 3 | 0.5 | TAM3DE 400/5A 3VA cl: 0.5 |
| 500 | 5 | 3 | 0.5 | TAM3DE 500/5A 3VA cl: 0.5 |
| 100 | 5 | 1,5 | 1 | TAM3DE 100/5A 1.5VA cl: 1 |
| 120 | 5 | 1,5 | 1 | TAM3DE 120/5A 1.5VA cl: 1 |
| 125 | 5 | 1,5 | 1 | TAM3DE 125/5A 1.5VA cl: 1 |
| 150 | 5 | 2,5 | 1 | TAM3DE 150/5A 2.5VA cl: 1 |
| 200 | 5 | 2,5 | 1 | TAM3DE 200/5A 2.5VA cl: 1 |
| 250 | 5 | 4 | 1 | TAM3DE 250/5A 4VA cl: 1 |
| 300 | 5 | 4 | 1 | TAM3DE 300/5A 4VA cl: 1 |
| 400 | 5 | 5 | 1 | TAM3DE 400/5A 5VA cl: 1 |
| 500 | 5 | 5 | 1 | TAM3DE 500/5A 5VA cl: 1 |
| 100 | 5 | 2.5 | 3 | TAM3DE 100/5A 2.5VA cl: 3 |
| 120 | 5 | 2.5 | 3 | TAM3DE 120/5A 2.5VA cl: 3 |
| 125 | 5 | 2.5 | 3 | TAM3DE 125/5A 2.5VA cl: 3 |
| 150 | 5 | 4 | 3 | TAM3DE 150/5A 4VA cl: 3 |
| 200 | 5 | 4 | 3 | TAM3DE 200/5A 4VA cl: 3 |
| 250 | 5 | 5 | 3 | TAM3DE 250/5A 5VA cl: 3 |
| 300 | 5 | 5 | 3 | TAM3DE 300/5A 5VA cl: 3 |
| 400 | 5 | 7.5 | 3 | TAM3DE 400/5A 7.5VA cl: 3 |
| 500 | 5 | 7.5 | 3 | TAM3DE 500/5A 7.5VA cl: 3 |
| 250 | 1 | 2 | 0.5 | TAM3D 1E 250/1A 2VA cl: 0.5 |
| 300 | 1 | 2 | 0.5 | TAM3D 1E 300/1A 2VA cl: 0.5 |
| 400 | 1 | 3 | 0.5 | TAM3D 1E 400/1A 3VA cl: 0.5 |
| 500 | 1 | 3 | 0.5 | TAM3D 1E 500/1A 3VA cl: 0.5 |
| 100 | 1 | 1,5 | 1 | TAM3D 1E 100/1A 1.5VA cl: 1 |
| 120 | 1 | 1,5 | 1 | TAM3D 1E 120/1A 1.5VA cl: 1 |
| 125 | 1 | 1,5 | 1 | TAM3D 1E 125/1A 1.5VA cl: 1 |
| 150 | 1 | 2,5 | 1 | TAM3D 1E 150/1A 2.5VA cl: 1 |
| 200 | 1 | 2,5 | 1 | TAM3D 1E 200/1A 2.5VA cl: 1 |
| 250 | 1 | 4 | 1 | TAM3D 1E 250/1A 4VA cl: 1 |
| 300 | 1 | 4 | 1 | TAM3D 1E 300/1A 4VA cl: 1 |
| 400 | 1 | 5 | 1 | TAM3D 1E 400/1A 5VA cl: 1 |
| 500 | 1 | 5 | 1 | TAM3D 1E 500/1A 5VA cl: 1 |
| 100 | 1 | 2.5 | 3 | TAM3D 1E 100/1A 2.5VA cl: 3 |
| 120 | 1 | 2.5 | 3 | TAM3D 1E 120/1A 2.5VA cl: 3 |
| 125 | 1 | 2.5 | 3 | TAM3D 1E 125/1A 2.5VA cl: 3 |
| 150 | 1 | 4 | 3 | TAM3D 1E 150/1A 4VA cl: 3 |
| 200 | 1 | 4 | 3 | TAM3D 1E 200/1A 4VA cl: 3 |
| 250 | 1 | 5 | 3 | TAM3D 1E 250/1A 5VA cl: 3 |
| 300 | 1 | 5 | 3 | TAM3D 1E 300/1A 5VA cl: 3 |
| 400 | 1 | 7.5 | 3 | TAM3D 1E 400/1A 7.5VA cl: 3 |
| 500 | 1 | 7.5 | 3 | TAM3D 1E 500/1A 7.5VA cl: 3 |
