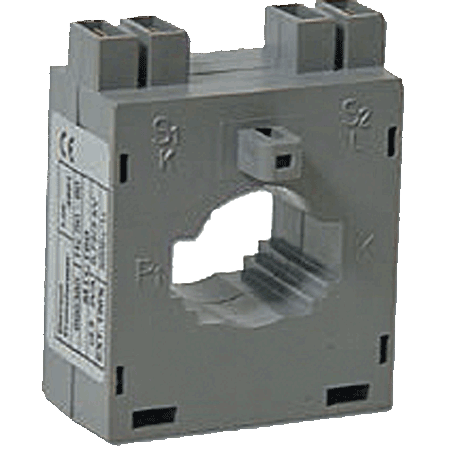

Kábelre és áramsínre húzható áramváltó, TAM4DE

Áramváltó 100... 1000A AC áramok mérésére, 5 A, vagy 1A szekunder árammal, Cl.: 0.5, 1, Revalco TAM4DE

Revalco kábelre és áramsínre húzható áramváltó, TAM4DE

AC áramváltó TAM4DE

  • Kábelátmérő: max. 30 mm
  • Áramsín, víszintes / függőleges: 25x25, 30x20, 40x10 mm
  • Kivezetések: s1 - s2 (k - l), szekunder kezdet-vég
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C, ≤80% RH
  • Tárolási hőmérséklet: -40... 80°C, ≤80% RH
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
250 5 3 0.5 TAM4DE 250/5A 3VA cl: 0.5
300 5 3 0.5 TAM4DE 300/5A 3VA cl: 0.5
400 5 3 0.5 TAM4DE 400/5A 3VA cl: 0.5
500 5 3 0.5 TAM4DE 500/5A 3VA cl: 0.5
600 5 5 0.5 TAM4DE 500/5A 5VA cl: 0.5
750 5 5 0.5 TAM4DE 500/5A 5VA cl: 0.5
800 5 5 0.5 TAM4DE 500/5A 5VA cl: 0.5
1000 5 5 0.5 TAM4DE 500/5A 5VA cl: 0.5
100 5 3 1 TAM4DE 100/5A 3VA cl: 1
120 5 3 1 TAM4DE 120/5A 3VA cl: 1
125 5 3 1 TAM4DE 125/5A 3VA cl: 1
150 5 3 1 TAM4DE 150/5A 3VA cl: 1
200 5 4 1 TAM4DE 200/5A 4VA cl: 1
250 5 5 1 TAM4DE 250/5A 5VA cl: 1
300 5 5 1 TAM4DE 300/5A 5VA cl: 1
400 5 5 1 TAM4DE 400/5A 5VA cl: 1
500 5 5 1 TAM4DE 500/5A 5VA cl: 1
600 5 10 1 TAM4DE 500/5A 10VA cl: 1
750 5 10 1 TAM4DE 500/5A 10VA cl: 1
800 5 10 1 TAM4DE 500/5A 10VA cl: 1
1000 5 10 1 TAM4DE 500/5A 10VA cl: 1
100 5 5 3 TAM4DE 100/5A 5VA cl: 3
120 5 5 3 TAM4DE 120/5A 5VA cl: 3
125 5 5 3 TAM4DE 125/5A 5VA cl: 3
150 5 6 3 TAM4DE 150/5A 6VA cl: 3
200 5 7 3 TAM4DE 200/5A 7VA cl: 3
250 5 10 3 TAM4DE 250/5A 10VA cl: 3
300 5 10 3 TAM4DE 300/5A 10VA cl: 3
400 5 10 3 TAM4DE 400/5A 10VA cl: 3
500 5 10 3 TAM4DE 500/5A 10VA cl: 3
600 5 15 3 TAM4DE 500/5A 15VA cl: 3
750 5 15 3 TAM4DE 500/5A 15VA cl: 3
800 5 15 3 TAM4DE 500/5A 15VA cl: 3
1000 5 15 3 TAM4DE 500/5A 15VA cl: 3
250 1 3 0.5 TAM4D 1E 250/1A 3VA cl: 0.5
300 1 3 0.5 TAM4D 1E 300/1A 3VA cl: 0.5
400 1 3 0.5 TAM4D 1E 400/1A 3VA cl: 0.5
500 1 3 0.5 TAM4D 1E 500/1A 3VA cl: 0.5
600 1 5 0.5 TAM4D 1E 500/1A 5VA cl: 0.5
750 1 5 0.5 TAM4D 1E 500/1A 5VA cl: 0.5
800 1 5 0.5 TAM4D 1E 500/1A 5VA cl: 0.5
1000 1 5 0.5 TAM4D 1E 500/1A 5VA cl: 0.5
100 1 3 1 TAM4D 1E 100/1A 3VA cl: 1
120 1 3 1 TAM4D 1E 120/1A 3VA cl: 1
125 1 3 1 TAM4D 1E 125/1A 3VA cl: 1
150 1 3 1 TAM4D 1E 150/1A 3VA cl: 1
200 1 4 1 TAM4D 1E 200/1A 4VA cl: 1
250 1 5 1 TAM4D 1E 250/1A 5VA cl: 1
300 1 5 1 TAM4D 1E 300/1A 5VA cl: 1
400 1 5 1 TAM4D 1E 400/1A 5VA cl: 1
500 1 5 1 TAM4D 1E 500/1A 5VA cl: 1
600 1 10 1 TAM4D 1E 500/1A 10VA cl: 1
750 1 10 1 TAM4D 1E 500/1A 10VA cl: 1
800 1 10 1 TAM4D 1E 500/1A 10VA cl: 1
1000 1 10 1 TAM4D 1E 500/1A 10VA cl: 1
100 1 5 3 TAM4D 1E 100/1A 5VA cl: 3
120 1 5 3 TAM4D 1E 120/1A 5VA cl: 3
125 1 5 3 TAM4D 1E 125/1A 5VA cl: 3
150 1 6 3 TAM4D 1E 150/1A 6VA cl: 3
200 1 7 3 TAM4D 1E 200/1A 7VA cl: 3
250 1 10 3 TAM4D 1E 250/1A 10VA cl: 3
300 1 10 3 TAM4D 1E 300/1A 10VA cl: 3
400 1 10 3 TAM4D 1E 400/1A 10VA cl: 3
500 1 10 3 TAM4D 1E 500/1A 10VA cl: 3
600 1 15 3 TAM4D 1E 500/1A 15VA cl: 3
750 1 15 3 TAM4D 1E 500/1A 15VA cl: 3
800 1 15 3 TAM4D 1E 500/1A 15VA cl: 3
1000 1 15 3 TAM4D 1E 500/1A 15VA cl: 3
