Áramváltó kábelre és áramsínre, Revalco TAR103E

Áramváltó 1000... 5000 A áramok mérsére. Is = 5 A, vagy 1A, Cl.: 0.5, 1, 3

Revalco kábelre és áramsínre húzható áramváltó, TAR103E

AC áramváltó TAR103E

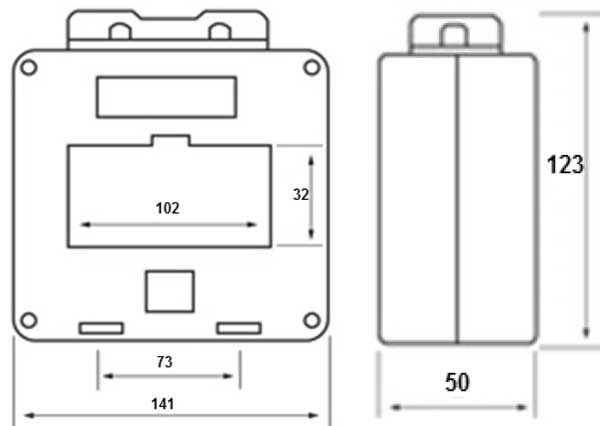

  • Kábelátmérő: max. 2x32 mm
  • Áramsín, víszintes: 100x30 mm
  • Kivezetések: s1 - s2 (k - l), szekunder kezdet-vég
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C, ≤80% RH

Áramváltó műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) Cl Megnevezés
1000 5 7 0,5 TAR103E 1000/5A, 7VA, Cl.0,5
1200 5 7 0,5 TAR103E 1200/5A, 7VA, Cl.0,5
1500 5 7 0,5 TAR103E 1500/5A, 7VA, Cl.0,5
2000 5 10 0,5 TAR103E 2000/5A, 10VA, Cl.0,5
2500 5 10 0,5 TAR103E 2500/5A, 10VA, Cl.0,5
3000 5 10 0,5 TAR103E 3000/5A, 10VA, Cl.0,5
4000 5 20 0,5 TAR103E 3000/5A, 10VA, Cl.0,5
5000 5 30 0,5 TAR103 E 5000/5A, 30VA, Cl.0,5
1000 5 10 1 TAR103E 1000/5A, 10VA, Cl.1
1200 5 10 1 TAR103E 1200/5A, 10VA, Cl.1
1500 5 10 1 TAR103E 1500/5A,10VA, Cl.1
2000 5 13 1 TAR103E 2000/5A, 13VA, Cl.1
2500 5 13 1 TAR103E 2500/5A, 13VA, Cl.1
3000 5 13 1 TAR103E 3000/5A, 13VA, Cl.1
4000 5 25 1 TAR103E 4000/5A, 25VA, Cl.1
5000 5 40 1 TAR103E 5000/5A, 40VA, Cl.1
1000 5 15 3 TAR103E 1000/5A, 15VA, Cl.3
1200 5 15 3 TAR103E 1200/5A, 15VA, Cl.3
1500 5 15 3 TAR103E 1500/5A, 15VA, Cl.3
2000 5 16 3 TAR103E 2000/5A, 16VA, Cl.3
2500 5 16 3 TAR103E 2500/5A, 16VA, Cl.3
3000 5 16 3 TAR103E 3000/5A, 16VA, Cl.3
4000 5 30 3 TAR103E 4000/5A, 30VA, Cl.3
5000 5 50 3 TAR 103 E 5000/5A, 50VA, Cl.3
1000 1 7 0,5 TAR103-1E 1000/1A, 7VA, Cl.0,5
1200 1 7 0,5 TAR103-1E 1200/1A, 7VA, Cl.0,5
1500 1 7 0,5 TAR103-1E 1500/1A, 7VA, Cl.0,5
2000 1 10 0,5 TAR103-1E 2000/1A, 10VA, Cl.0,5
2500 1 10 0,5 TAR103-1E 2500/1A, 10VA, Cl.0,5
3000 1 10 0,5 TAR103-1E 3000/1A, 10VA, Cl.0,5
4000 1 20 0,5 TAR103-1E 3000/1A, 10VA, Cl.0,5
5000 1 30 0,5 TAR103-1E 5000/1A, 30VA, Cl.0,5
1000 1 10 1 TAR103-1E 1000/1A, 10VA, Cl.1
1200 1 10 1 TAR103-1E 1200/1A, 10VA, Cl.1
1500 1 10 1 TAR103-1E 1500/1A,10VA, Cl.1
2000 1 13 1 TAR103-1E 2000/1A, 13VA, Cl.1
2500 1 13 1 TAR103-1E 2500/1A, 13VA, Cl.1
3000 1 13 1 TAR103-1E 3000/1A, 13VA, Cl.1
4000 1 25 1 TAR103-1E 4000/1A, 25VA, Cl.1
5000 1 40 1 TAR103-1E 5000/1A, 40VA, Cl.1
1000 1 15 3 TAR103-1E 1000/1A, 15VA, Cl.3
1200 1 15 3 TAR103-1E 1200/1A, 15VA, Cl.3
1500 1 15 3 TAR103-1E 1500/1A, 15VA, Cl.3
2000 1 16 3 TAR103-1E 2000/1A, 16VA, Cl.3
2500 1 16 3 TAR103-1E 2500/1A, 16VA, Cl.3
3000 1 16 3 TAR103-1E 3000/1A, 16VA, Cl.3
4000 1 30 3 TAR103-1E 4000/1A, 30VA, Cl.3
5000 1 50 3 TAR 103 E 5000/1A, 50VA, Cl.3
