Áramváltó kábelre és áramsínre, Revalco TAR12E

Áramváltó 100... 5000 A áramok mérésére.Is = 5 A, vagy 1A, Cl.: 0.2, 0.2s, 0.5, 0.5s, 1, 3

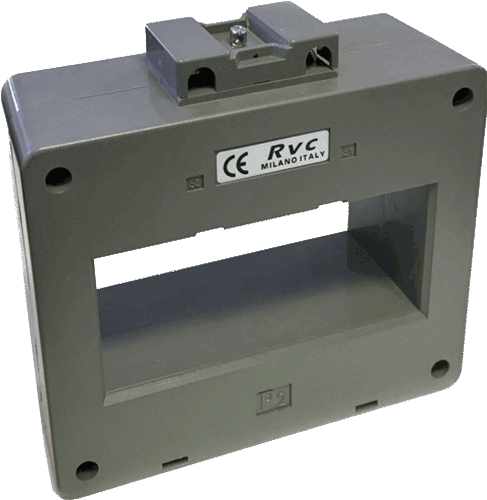

Revalco kábelre és áramsínre húzható áramváltó, TAR12E

AC áramváltó TAR12E

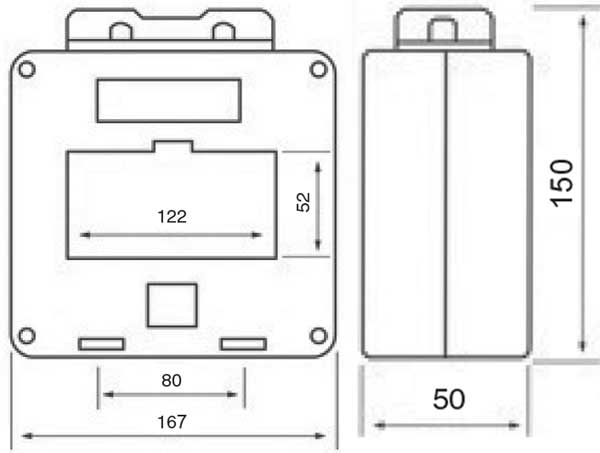

  • Kábelátmérő: max. 2*50 mm
  • Áramsín, víszintes: 80x50, 100x50, 120x50 mm
  • Kivezetések: s1 - s2 (k - l), szekunder kezdet-vég
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C, ≤80% RH

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
1000 5 7 0.5 TAR12E 1000/5A 7VA cl: 0.5
1200 5 7 0.5 TAR12E 1200/5A 7VA cl: 0.5
1500 5 7 0.5 TAR12E 1500/5A 7VA cl: 0.5
2000 5 10 0.5 TAR12E 2000/5A 10VA cl: 0.5
2500 5 10 0.5 TAR12E 2500/5A 10VA cl: 0.5
3000 5 10 0.5 TAR12E 3000/5A 10VA cl: 0.5
4000 5 20 0.5 TAR12E 4000/5A 20VA cl: 0.5
5000 5 30 0.5 TAR12E 5000/5A 30VA cl: 0.5
1000 5 10 1 TAR12E 1000/5A 10VA cl: 1
1200 5 10 1 TAR12E 1200/5A 10VA cl: 1
1500 5 10 1 TAR12E 1500/5A 10VA cl: 1
2000 5 13 1 TAR12E 2000/5A 13VA cl: 1
2500 5 13 1 TAR12E 2500/5A 13VA cl: 1
3000 5 13 1 TAR12E 3000/5A 13VA cl: 1
4000 5 25 1 TAR12E 4000/5A 25VA cl: 1
5000 5 40 1 TAR12E 5000/5A 40VA cl: 1
1000 5 15 3 TAR12E 1000/5A 15VA cl: 3
1200 5 15 3 TAR12E 1200/5A 15VA cl: 3
1500 5 15 3 TAR12E 1500/5A 15VA cl: 3
2000 5 16 3 TAR12E 2000/5A 16VA cl: 3
2500 5 16 3 TAR12E 2500/5A 16VA cl: 3
3000 5 16 3 TAR12E 3000/5A 16VA cl: 3
4000 5 30 3 TAR12E 4000/5A 30VA cl: 3
5000 5 50 3 TAR12E 5000/5A 50VA cl: 3
1000 1 7 0.5 TAR12 1E 1000/1A 7VA cl: 0.5
1200 1 7 0.5 TAR12 1E 1200/1A 7VA cl: 0.5
1500 1 7 0.5 TAR12 1E 1500/1A 7VA cl: 0.5
2000 1 10 0.5 TAR12 1E 2000/1A 10VA cl: 0.5
2500 1 10 0.5 TAR12 1E 2500/1A 10VA cl: 0.5
3000 1 10 0.5 TAR12 1E 3000/1A 10VA cl: 0.5
4000 1 20 0.5 TAR12 1E 4000/1A 20VA cl: 0.5
5000 1 30 0.5 TAR12 1E 5000/1A 30VA cl: 0.5
1000 1 10 1 TAR12 1E 1000/1A 10VA cl: 1
1200 1 10 1 TAR12 1E 1200/1A 10VA cl: 1
1500 1 10 1 TAR12 1E 1500/1A 10VA cl: 1
2000 1 13 1 TAR12 1E 2000/1A 13VA cl: 1
2500 1 13 1 TAR12 1E 2500/1A 13VA cl: 1
3000 1 13 1 TAR12 1E 3000/1A 13VA cl: 1
4000 1 25 1 TAR12 1E 4000/1A 25VA cl: 1
5000 1 40 1 TAR12 1E 5000/1A 40VA cl: 1
1000 1 15 3 TAR12 1E 1000/1A 15VA cl: 3
1200 1 15 3 TAR12 1E 1200/1A 15VA cl: 3
1500 1 15 3 TAR12 1E 1500/1A 15VA cl: 3
2000 1 16 3 TAR12 1E 2000/1A 16VA cl: 3
2500 1 16 3 TAR12 1E 2500/1A 16VA cl: 3
3000 1 16 3 TAR12 1E 3000/1A 16VA cl: 3
4000 1 30 3 TAR12 1E 4000/1A 30VA cl: 3
5000 1 50 3 TAR12 1E 5000/1A 50VA cl: 3
1000 5 5 0.5s TAR12E 500/5A 5VA cl: 0.5s
1250 5 5 0.5s TAR12E 600/5A 5VA cl: 0.5s
1500 5 5 0.5s TAR12E 800/5A 5VA cl: 0.5s
1600 5 5 0.5s TAR12E 1000/5A 5VA cl: 0.5s
2000 5 5 0.5s TAR12E 1200/5A 5VA cl: 0.5s
2500 5 5 0.5s TAR12E 1500/5A 5VA cl: 0.5s
3000 5 5 0.5s TAR12E 2000/5A 5VA cl: 0.5s
4000 5 10 0.5s TAR12E 2500/5A 10VA cl: 0.5s
1000 5 5 0.2 TAR12E 500/5A 5VA cl: 0.2
1250 5 5 0.2 TAR12E 600/5A 5VA cl: 0.2
1500 5 5 0.2 TAR12E 800/5A 5VA cl: 0.2
1600 5 5 0.2 TAR12E 1000/5A 5VA cl: 0.2
2000 5 5 0.2 TAR12E 1200/5A 5VA cl: 0.2
2500 5 5 0.2 TAR12E 1500/5A 5VA cl: 0.2
3000 5 5 0.2 TAR12E 2000/5A 5VA cl: 0.2
4000 5 10 0.2 TAR12E 2500/5A 10VA cl: 0.2
1000 5 5 0.2s TAR12E 500/5A 5VA cl: 0.2s
1250 5 5 0.2s TAR12E 600/5A 5VA cl: 0.2s
1500 5 5 0.2s TAR12E 800/5A 5VA cl: 0.2s
1600 5 5 0.2s TAR12E 1000/5A 5VA cl: 0.2s
2000 5 5 0.2s TAR12E 1200/5A 5VA cl: 0.2s
2500 5 5 0.2s TAR12E 1500/5A 5VA cl: 0.2s
3000 5 5 0.2s TAR12E 2000/5A 5VA cl: 0.2s
4000 5 10 0.2s TAR12E 2500/5A 10VA cl: 0.2s
1000 1 5 0.5s TAR12 1E 500/1A 5VA cl: 0.5s
1250 1 5 0.5s TAR12 1E 600/1A 5VA cl: 0.5s
1500 1 5 0.5s TAR12 1E 800/1A 5VA cl: 0.5s
1600 1 5 0.5s TAR12 1E 1000/1A 5VA cl: 0.5s
2000 1 5 0.5s TAR12 1E 1200/1A 5VA cl: 0.5s
2500 1 5 0.5s TAR12 1E 1500/1A 5VA cl: 0.5s
3000 1 5 0.5s TAR12 1E 2000/1A 5VA cl: 0.5s
4000 1 10 0.5s TAR12 1E 2500/1A 10VA cl: 0.5s
1000 1 5 0.2 TAR12 1E 500/1A 5VA cl: 0.2
1250 1 5 0.2 TAR12 1E 600/1A 5VA cl: 0.2
1500 1 5 0.2 TAR12 1E 800/1A 5VA cl: 0.2
1600 1 5 0.2 TAR12 1E 1000/1A 5VA cl: 0.2
2000 1 5 0.2 TAR12 1E 1200/1A 5VA cl: 0.2
2500 1 5 0.2 TAR12 1E 1500/1A 5VA cl: 0.2
3000 1 5 0.2 TAR12 1E 2000/1A 5VA cl: 0.2
4000 1 10 0.2 TAR12 1E 2500/1A 10VA cl: 0.2
1000 1 5 0.2s TAR12 1E 500/1A 5VA cl: 0.2s
1250 1 5 0.2s TAR12 1E 600/1A 5VA cl: 0.2s
1500 1 5 0.2s TAR12 1E 800/1A 5VA cl: 0.2s
1600 1 5 0.2s TAR12 1E 1000/1A 5VA cl: 0.2s
2000 1 5 0.2s TAR12 1E 1200/1A 5VA cl: 0.2s
2500 1 5 0.2s TAR12 1E 1500/1A 5VA cl: 0.2s
3000 1 5 0.2s TAR12 1E 2000/1A 5VA cl: 0.2s
4000 1 10 0.2s TAR12 1E 2500/1A 10VA cl: 0.2s
