Áramváltó kábelre és áramsínre, Revalco TAR12VE

Áramváltó 1000... 5000 A áramok mérésére, szekunder áram 5 A, vagy 1A, Cl.: 0.5, 1 és 3

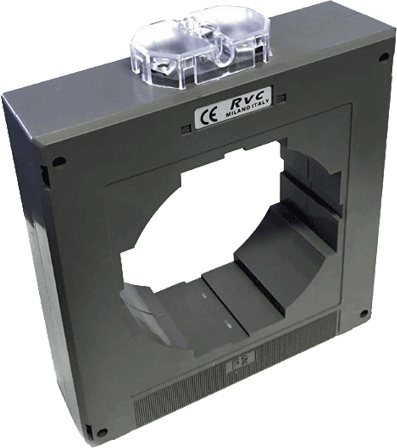

Revalco kábelre és áramsínre húzható áramváltó, TAR12VE

AC áramváltó TAR12VE

  • Kábelátmérő: max. 3x∅35 mm
  • Áramsín, víszintes: 100x10, 2x100x5 ,2x100x10, 3x100x5, 3x100x10, 4x100x5, 125x30, 2x125x5, 3x125x5, 4x125x5 mm
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C, ≤80% RH
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
1000 5 10 0.5 TAR12VE 1000/5A 10VA cl: 0.5
1200 5 10 0.5 TAR12VE 1200/5A 10VA cl: 0.5
1500 5 10 0.5 TAR12VE 1500/5A 10VA cl: 0.5
2000 5 20 0.5 TAR12VE 2000/5A 20VA cl: 0.5
2500 5 20 0.5 TAR12VE 2500/5A 20VA cl: 0.5
3000 5 25 0.5 TAR12VE 3000/5A 25VA cl: 0.5
4000 5 30 0.5 TAR12VE 4000/5A 30VA cl: 0.5
5000 5 30 0.5 TAR12VE 5000/5A 30VA cl: 0.5
1000 5 12 1 TAR12VE 1000/5A 12VA cl: 1
1200 5 12 1 TAR12VE 1200/5A 12VA cl: 1
1500 5 15 1 TAR12VE 1500/5A 15VA cl: 1
2000 5 25 1 TAR12VE 2000/5A 25VA cl: 1
2500 5 25 1 TAR12VE 2500/5A 25VA cl: 1
3000 5 30 1 TAR12VE 3000/5A 30VA cl: 1
4000 5 35 1 TAR12VE 4000/5A 35VA cl: 1
5000 5 35 1 TAR12VE 5000/5A 35VA cl: 1
1000 5 15 3 TAR12VE 1000/5A 15VA cl: 3
1200 5 15 3 TAR12VE 1200/5A 15VA cl: 3
1500 5 20 3 TAR12VE 1500/5A 20VA cl: 3
2000 5 30 3 TAR12VE 2000/5A 30VA cl: 3
2500 5 30 3 TAR12VE 2500/5A 30VA cl: 3
3000 5 40 3 TAR12VE 3000/5A 40VA cl: 3
4000 5 40 3 TAR12VE 4000/5A 40VA cl: 3
5000 5 40 3 TAR12VE 5000/5A 40VA cl: 3
1000 1 10 0.5 TAR12V 1E 1000/1A 10VA cl: 0.5
1200 1 10 0.5 TAR12V 1E 1200/1A 10VA cl: 0.5
1500 1 10 0.5 TAR12V 1E 1500/1A 10VA cl: 0.5
2000 1 20 0.5 TAR12V 1E 2000/1A 20VA cl: 0.5
2500 1 20 0.5 TAR12V 1E 2500/1A 20VA cl: 0.5
3000 1 25 0.5 TAR12V 1E 3000/1A 25VA cl: 0.5
4000 1 30 0.5 TAR12V 1E 4000/1A 30VA cl: 0.5
5000 1 30 0.5 TAR12V 1E 5000/1A 30VA cl: 0.5
1000 1 12 1 TAR12V 1E 1000/1A 12VA cl: 1
1200 1 12 1 TAR12V 1E 1200/1A 12VA cl: 1
1500 1 15 1 TAR12V 1E 1500/1A 15VA cl: 1
2000 1 25 1 TAR12V 1E 2000/1A 25VA cl: 1
2500 1 25 1 TAR12V 1E 2500/1A 25VA cl: 1
3000 1 30 1 TAR12V 1E 3000/1A 30VA cl: 1
4000 1 35 1 TAR12V 1E 4000/1A 35VA cl: 1
5000 1 35 1 TAR12V 1E 5000/1A 35VA cl: 1
1000 1 15 3 TAR12V 1E 1000/1A 15VA cl: 3
1200 1 15 3 TAR12V 1E 1200/1A 15VA cl: 3
1500 1 20 3 TAR12V 1E 1500/1A 20VA cl: 3
2000 1 30 3 TAR12V 1E 2000/1A 30VA cl: 3
2500 1 30 3 TAR12V 1E 2500/1A 30VA cl: 3
3000 1 40 3 TAR12V 1E 3000/1A 40VA cl: 3
4000 1 40 3 TAR12V 1E 4000/1A 40VA cl: 3
5000 1 40 3 TAR12V 1E 5000/1A 40VA cl: 3
