Áramváltó kábelre és áramsínre, Revalco TAR4D3E

Áramváltó 40.. 600 A AC áramok mérésére, Is = 5 A, vagy 1A, Cl.: 0.2(s), 0.5(s), 1, 3

Revalco kábelre és áramsínre húzható áramváltó, TAR4D3E

AC áramváltó TAR4D3E

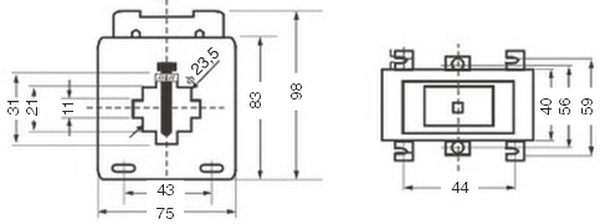

  • Kábelátmérő: max. 21 mm
  • Áramsín, víszintes: 30x10, függőleges: 20x10 mm
  • Kivezetések: s1 - s2 (k - l), szekunder kezdet-vég
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C, ≤80% RH
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
75 5 1,5 0.5 TAR4D3E 75/5A 1.5VA Cl.: 0.5
80 5 1,5 0.5 TAR4D3E 80/5A 1.5VA Cl.: 0.5
100 5 2,5 0.5 TAR4D3E 100/5A 2.5VA Cl.: 0.5
120 5 2,5 0.5 TAR4D3E 120/5A 2.5VA Cl.: 0.5
125 5 2,5 0.5 TAR4D3E 125/5A 2.5VA Cl.: 0.5
150 5 5 0.5 TAR4D3E 150/5A 5VA Cl.: 0.5
200 5 5 0.5 TAR4D3E 200/5A 5VA Cl.: 0.5
250 5 5 0.5 TAR4D3E 250/5A 5VA Cl.: 0.5
300 5 5 0.5 TAR4D3E 300/5A 5VA Cl.: 0.5
400 5 5 0.5 TAR4D3E 400/5A 5VA Cl.: 0.5
500 5 5 0.5 TAR4D3E 500/5A 5VA Cl.: 0.5
600 5 5 0.5 TAR4D3E 600/5A 5VA Cl.: 0.5
40 5 1 1 TAR4D3E 40/5A 1VA Cl.: 1
50 5 1 1 TAR4D3E 50/5A 1VA Cl.: 1
60 5 1 1 TAR4D3E 60/5A 1VA Cl.: 1
75 5 2,5 1 TAR4D3E 75/5A 2.5VA Cl.: 1
80 5 2,5 1 TAR4D3E 80/5A 2.5VA Cl.: 1
100 5 5 1 TAR4D3E 100/5A 5VA Cl.: 1
120 5 5 1 TAR4D3E 120/5A 5VA Cl.: 1
125 5 5 1 TAR4D3E 125/5A 5VA Cl.: 1
150 5 7 1 TAR4D3E 150/5A 7VA Cl.: 1
200 5 7 1 TAR4D3E 200/5A 7VA Cl.: 1
250 5 7 1 TAR4D3E 250/5A 7VA Cl.: 1
300 5 7 1 TAR4D3E 300/5A 7VA Cl.: 1
400 5 7 1 TAR4D3E 400/5A 7VA Cl.: 1
500 5 7 1 TAR4D3E 500/5A 7VA Cl.: 1
600 5 7 1 TAR4D3E 600/5A 7VA Cl.: 1
40 5 1,5 3 TAR4D3E 40/5A 1.5VA Cl.: 3
50 5 2 3 TAR4D3E 50/5A 2VA Cl.: 3
60 5 2,5 3 TAR4D3E 60/5A 2.5VA Cl.: 3
75 5 3 3 TAR4D3E 75/5A 3VA Cl.: 3
80 5 3 3 TAR4D3E 80/5A 3VA Cl.: 3
100 5 7 3 TAR4D3E 100/5A 7VA Cl.: 3
120 5 7 3 TAR4D3E 120/5A 7VA Cl.: 3
125 5 7 3 TAR4D3E 125/5A 7VA Cl.: 3
150 5 10 3 TAR4D3E 150/5A 10VA Cl.: 3
200 5 10 3 TAR4D3E 200/5A 10VA Cl.: 3
250 5 10 3 TAR4D3E 250/5A 10VA Cl.: 3
300 5 10 3 TAR4D3E 300/5A 10VA Cl.: 3
400 5 10 3 TAR4D3E 400/5A 10VA Cl.: 3
500 5 10 3 TAR4D3E 500/5A 10VA Cl.: 3
600 5 10 3 TAR4D3E 600/5A 10VA Cl.: 3
75 1 1,5 0.5 TAR4D3 1E 75/1A 1.5VA Cl.: 0.5
80 1 1,5 0.5 TAR4D3 1E 80/1A 1.5VA Cl.: 0.5
100 1 2,5 0.5 TAR4D3 1E 100/1A 2.5VA Cl.: 0.5
120 1 2,5 0.5 TAR4D3 1E 120/1A 2.5VA Cl.: 0.5
125 1 2,5 0.5 TAR4D3 1E 125/1A 2.5VA Cl.: 0.5
150 1 5 0.5 TAR4D3 1E 150/1A 5VA Cl.: 0.5
200 1 5 0.5 TAR4D3 1E 200/1A 5VA Cl.: 0.5
250 1 5 0.5 TAR4D3 1E 250/1A 5VA Cl.: 0.5
300 1 5 0.5 TAR4D3 1E 300/1A 5VA Cl.: 0.5
400 1 5 0.5 TAR4D3 1E 400/1A 5VA Cl.: 0.5
500 1 5 0.5 TAR4D3 1E 500/1A 5VA Cl.: 0.5
600 1 5 0.5 TAR4D3 1E 600/1A 5VA Cl.: 0.5
40 1 1 1 TAR4D3 1E 40/1A 1VA Cl.: 1
50 1 1 1 TAR4D3 1E 50/1A 1VA Cl.: 1
60 1 1 1 TAR4D3 1E 60/1A 1VA Cl.: 1
75 1 2,5 1 TAR4D3 1E 75/1A 2.5VA Cl.: 1
80 1 2,5 1 TAR4D3 1E 80/1A 2.5VA Cl.: 1
100 1 5 1 TAR4D3 1E 100/1A 5VA Cl.: 1
120 1 5 1 TAR4D3 1E 120/1A 5VA Cl.: 1
125 1 5 1 TAR4D3 1E 125/1A 5VA Cl.: 1
150 1 7 1 TAR4D3 1E 150/1A 7VA Cl.: 1
200 1 7 1 TAR4D3 1E 200/1A 7VA Cl.: 1
250 1 7 1 TAR4D3 1E 250/1A 7VA Cl.: 1
300 1 7 1 TAR4D3 1E 300/1A 7VA Cl.: 1
400 1 7 1 TAR4D3 1E 400/1A 7VA Cl.: 1
500 1 7 1 TAR4D3 1E 500/1A 7VA Cl.: 1
600 1 7 1 TAR4D3 1E 600/1A 7VA Cl.: 1
40 1 1,5 3 TAR4D3 1E 40/1A 1.5VA Cl.: 3
50 1 2 3 TAR4D3 1E 50/1A 2VA Cl.: 3
60 1 2,5 3 TAR4D3 1E 60/1A 2.5VA Cl.: 3
75 1 3 3 TAR4D3 1E 75/1A 3VA Cl.: 3
80 1 3 3 TAR4D3 1E 80/1A 3VA Cl.: 3
100 1 7 3 TAR4D3 1E 100/1A 7VA Cl.: 3
120 1 7 3 TAR4D3 1E 120/1A 7VA Cl.: 3
125 1 7 3 TAR4D3 1E 125/1A 7VA Cl.: 3
150 1 10 3 TAR4D3 1E 150/1A 10VA Cl.: 3
200 1 10 3 TAR4D3 1E 200/1A 10VA Cl.: 3
250 1 10 3 TAR4D3 1E 250/1A 10VA Cl.: 3
300 1 10 3 TAR4D3 1E 300/1A 10VA Cl.: 3
400 1 10 3 TAR4D3 1E 400/1A 10VA Cl.: 3
500 1 10 3 TAR4D3 1E 500/1A 10VA Cl.: 3
600 1 10 3 TAR4D3 1E 600/1A 10VA Cl.: 3
100 5 2,5 0.5S TAR4D3E 100/5A 2,5VA Cl.: 0.5S
125 5 2,5 0.5S TAR4D3E 125/5A 2,5VA Cl.: 0.5S
150 5 5 0.5S TAR4D3E 150/5A 5VA Cl.: 0.5S
200 5 5 0.5S TAR4D3E 200/5A 5VA Cl.: 0.5S
250 5 5 0.5S TAR4D3E 250/5A 5VA Cl.: 0.5S
300 5 5 0.5S TAR4D3E 300/5A 5VA Cl.: 0.5S
400 5 5 0.5S TAR4D3E 400/5A 5VA Cl.: 0.5S
500 5 5 0.5S TAR4D3E 500/5A 5VA Cl.: 0.5S
600 5 5 0.5S TAR4D3E 600/5A 5VA Cl.: 0.5S
100 5 2,5 0.2 TAR4D3E 100/5A 2,5VA Cl.: 0.2
125 5 2,5 0.2 TAR4D3E 125/5A 2,5VA Cl.: 0.2
150 5 5 0.2 TAR4D3E 150/5A 5VA Cl.: 0.2
200 5 5 0.2 TAR4D3E 200/5A 5VA Cl.: 0.2
250 5 5 0.2 TAR4D3E 250/5A 5VA Cl.: 0.2
300 5 5 0.2 TAR4D3E 300/5A 5VA Cl.: 0.2
400 5 5 0.2 TAR4D3E 400/5A 5VA Cl.: 0.2
500 5 5 0.2 TAR4D3E 500/5A 5VA Cl.: 0.2
600 5 5 0.2 TAR4D3E 600/5A 5VA Cl.: 0.2
100 5 2,5 0.2S TAR4D3E 100/5A 2,5VA Cl.: 0.2S
125 5 2,5 0.2S TAR4D3E 125/5A 2,5VA Cl.: 0.2S
150 5 5 0.2S TAR4D3E 150/5A 5VA Cl.: 0.2S
200 5 5 0.2S TAR4D3E 200/5A 5VA Cl.: 0.2S
250 5 5 0.2S TAR4D3E 250/5A 5VA Cl.: 0.2S
300 5 5 0.2S TAR4D3E 300/5A 5VA Cl.: 0.2S
400 5 5 0.2S TAR4D3E 400/5A 5VA Cl.: 0.2S
500 5 5 0.2S TAR4D3E 500/5A 5VA Cl.: 0.2S
600 5 5 0.2S TAR4D3E 600/5A 5VA Cl.: 0.2S
100 5 2,5 0.5S TAR4D3 1E 100/1A 2,5VA Cl.: 0.5S
125 5 2,5 0.5S TAR4D3 1E 150/1A 2,5VA Cl.: 0.5S
150 5 5 0.5S TAR4D3 1E 150/1A 5VA Cl.: 0.5S
200 5 5 0.5S TAR4D3 1E 200/1A 5VA Cl.: 0.5S
250 5 5 0.5S TAR4D3 1E 250/1A 5VA Cl.: 0.5S
300 5 5 0.5S TAR4D3 1E 300/1A 5VA Cl.: 0.5S
400 5 5 0.5S TAR4D3 1E 400/1A 5VA Cl.: 0.5S
500 5 5 0.5S TAR3D 1E 500/1A 5VA Cl.: 0.5S
600 5 5 0.5S TAR3D 1E 600/1A 5VA Cl.: 0.5S
100 5 2,5 0.2 TAR4D3 1E 100/1A 2,5VA Cl.: 0.2
125 5 2,5 0.2 TAR4D3 1E 125/1A 2,5VA Cl.: 0.2
150 5 5 0.2 TAR4D3 1E 150/1A 5VA Cl.: 0.2
200 5 5 0.2 TAR4D3 1E 200/1A 5VA Cl.: 0.2
250 5 5 0.2 TAR4D3 1E 250/1A 5VA Cl.: 0.2
300 5 5 0.2 TAR4D3 1E 300/1A 5VA Cl.: 0.2
400 5 5 0.2 TAR4D3 1E 400/1A 5VA Cl.: 0.2
500 5 5 0.2 TAR4D3 1E 500/1A 5VA Cl.: 0.2
600 5 5 0.2 TAR4D3 1E 600/1A 5VA Cl.: 0.2
100 5 2,5 0.2S TAR4D3 1E 100/1A 2,5VA Cl.: 0.2S
125 5 2,5 0.2S TAR4D3 1E 125/1A 2,5VA Cl.: 0.2S
150 5 5 0.2S TAR4D3 1E 150/1A 5VA Cl.: 0.2S
200 5 5 0.2S TAR4D3 1E 200/1A 5VA Cl.: 0.2S
250 5 5 0.2S TAR4D3 1E 250/1A 5VA Cl.: 0.2S
300 5 5 0.2S TAR4D3 1E 300/1A 5VA Cl.: 0.2S
400 5 5 0.2S TAR4D3 1E 400/1A 5VA Cl.: 0.2S
500 5 5 0.2S TAR4D3 1E 500/1A 5VA Cl.: 0.2S
600 5 5 0.2S TAR4D3 1E 600/1A 5VA Cl.: 0.2S
