Kábelre és áramsínre húzható áramváltó, Revalco TAR5E

Primer áram 200 A... 1500 A, szekunder áram 5 A, vagy 1ACl.: 0.5, 1, 3, 0.5s, 0.2 és 0.2s

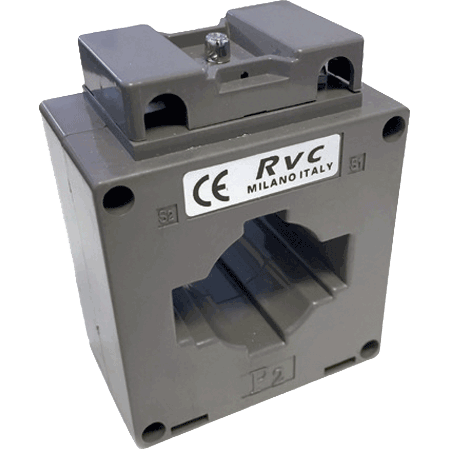

Revalco kábelre és áramsínre húzható áramváltó, TAR5E

AC áramváltó TAR5E

  • Kábelátmérő: max. 30 mm
  • Áramsín, víszintes:  30x30, 40x25, 50x20 mm;; függőleges: 30x10 mm
  • Kivezetések: s1 - s2 (k - l), szekunder kezdet-vég
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C, ≤80% RH
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
250 5 5 0.5 TAR5E 250/5A 5VA Cl: 0.5
300 5 5 0.5 TAR5E 300/5A 5VA Cl: 0.5
400 5 5 0.5 TAR5E 400/5A 5VA Cl: 0.5
500 5 5 0.5 TAR5E 500/5A 5VA Cl: 0.5
600 5 5 0.5 TAR5E 600/5A 5VA Cl: 0.5
800 5 7 0.5 TAR5E 800/5A 7VA Cl: 0.5
1000 5 7 0.5 TAR5E 1000/5A 7VA Cl: 0.5
1200 5 7 0.5 TAR5E 1200/5A 7VA Cl: 0.5
1500 5 7 0.5 TAR5E 1500/5A 7VA Cl: 0.5
200 5 7 1 TAR5E 200/5A 7VA Cl: 1
250 5 7 1 TAR5E 250/5A 7VA Cl: 1
300 5 7 1 TAR5E 300/5A 7VA Cl: 1
400 5 7 1 TAR5E 400/5A 7VA Cl: 1
500 5 7 1 TAR5E 500/5A 7VA Cl: 1
600 5 7 1 TAR5E 600/5A 7VA Cl: 1
800 5 10 1 TAR5E 800/5A 10VA Cl: 1
1000 5 10 1 TAR5E 1000/5A 10VA Cl: 1
1200 5 10 1 TAR5E 1200/5A 10VA Cl: 1
1500 5 10 1 TAR5E 1500/5A 10VA Cl: 1
200 5 10 3 TAR5E 200/5A 10VA Cl: 3
250 5 10 3 TAR5E 250/5A 10VA Cl: 3
300 5 10 3 TAR5E 300/5A 10VA Cl: 3
400 5 10 3 TAR5E 400/5A 10VA Cl: 3
500 5 10 3 TAR5E 500/5A 10VA Cl: 3
600 5 10 3 TAR5E 600/5A 10VA Cl: 3
800 5 15 3 TAR5E 800/5A 15VA Cl: 3
1000 5 15 3 TAR5E 1000/5A 15VA Cl: 3
1200 5 15 3 TAR5E 1200/5A 15VA Cl: 3
1500 5 15 3 TAR5E 1500/5A 15VA Cl: 3
200 1 5 0.5 TAR51E 200/1A 5VA Cl: 0.5
250 1 5 0.5 TAR51E 250/1A 5VA Cl: 0.5
300 1 5 0.5 TAR51E 300/1A 5VA Cl: 0.5
400 1 5 0.5 TAR51E 400/1A 5VA Cl: 0.5
500 1 5 0.5 TAR51E 500/1A 5VA Cl: 0.5
600 1 5 0.5 TAR51E 600/1A 5VA Cl: 0.5
800 1 7 0.5 TAR51E 800/1A 7VA Cl: 0.5
1000 1 7 0.5 TAR51E 1000/1A 7VA Cl: 0.5
1200 1 7 0.5 TAR51E 1200/1A 7VA Cl: 0.5
1500 1 7 0.5 TAR51E 1500/1A 7VA Cl: 0.5
200 1 7 1 TAR51E 200/1A 7VA Cl: 1
250 1 7 1 TAR51E 250/1A 7VA Cl: 1
300 1 7 1 TAR51E 300/1A 7VA Cl: 1
400 1 7 1 TAR51E 400/1A 7VA Cl: 1
500 1 7 1 TAR51E 500/1A 7VA Cl: 1
600 1 7 1 TAR51E 600/1A 7VA Cl: 1
800 1 10 1 TAR51E 800/1A 10VA Cl: 1
1000 1 10 1 TAR51E 1000/1A 10VA Cl: 1
1200 1 10 1 TAR51E 1200/1A 10VA Cl: 1
1500 1 10 1 TAR51E 1500/1A 10VA Cl: 1
200 1 10 3 TAR51E 200/1A 10VA Cl: 3
250 1 10 3 TAR51E 250/1A 10VA Cl: 3
300 1 10 3 TAR51E 300/1A 10VA Cl: 3
400 1 10 3 TAR51E 400/1A 10VA Cl: 3
500 1 10 3 TAR51E 500/1A 10VA Cl: 3
600 1 10 3 TAR51E 600/1A 10VA Cl: 3
800 1 15 3 TAR51E 800/1A 15VA Cl: 3
1000 1 15 3 TAR51E 1000/1A 15VA Cl: 3
1200 1 15 3 TAR51E 1200/1A 15VA Cl: 3
1500 1 15 3 TAR51E 1500/1A 15VA Cl: 3
200 5 5 0.5s TAR5E 200/5A 5VA Cl.: 0.5s
250 5 5 0.5s TAR5E 250/5A 5VA Cl.: 0.5s
300 5 5 0.5s TAR5E 300/5A 5VA Cl.: 0.5s
400 5 5 0.5s TAR5E 400/5A 5VA Cl.: 0.5s
500 5 5 0.5s TAR5E 500/5A 5VA Cl.: 0.5s
600 5 5 0.5s TAR5E 600/5A 5VA Cl.: 0.5s
800 5 5 0.5s TAR5E 800/5A 5VA Cl.: 0.5s
1000 5 5 0.5s TAR5E 1000/5A 5VA Cl.: 0.5s
1200 5 5 0.5s TAR5E 1200/5A 5VA Cl.: 0.5s
1500 5 5 0.5s TAR5E 1500/5A 5VA Cl.: 0.5s
200 5 5 0.2 TAR5E 200/5A 5VA Cl.: 0.2
250 5 5 0.2 TAR5E 250/5A 5VA Cl.: 0.2
300 5 5 0.2 TAR5E 300/5A 5VA Cl.: 0.2
400 5 5 0.2 TAR5E 400/5A 5VA Cl.: 0.2
500 5 5 0.2 TAR5E 500/5A 5VA Cl.: 0.2
600 5 5 0.2 TAR5E 600/5A 5VA Cl.: 0.2
800 5 5 0.2 TAR5E 800/5A 5VA Cl.: 0.2
1000 5 5 0.2 TAR5E 1000/5A 5VA Cl.: 0.2
1200 5 5 0.2 TAR5E 1200/5A 5VA Cl.: 0.2
1500 5 5 0.2 TAR5E 1500/5A 5VA Cl.: 0.2
200 5 5 0.2s TAR5E 200/5A 5VA Cl.: 0.2s
250 5 5 0.2s TAR5E 250/5A 5VA Cl.: 0.2s
300 5 5 0.2s TAR5E 300/5A 5VA Cl.: 0.2s
400 5 5 0.2s TAR5E 400/5A 5VA Cl.: 0.2s
500 5 5 0.2s TAR5E 500/5A 5VA Cl.: 0.2s
600 5 5 0.2s TAR5E 600/5A 5VA Cl.: 0.2s
800 5 5 0.2s TAR5E 800/5A 5VA Cl.: 0.2s
1000 5 5 0.2s TAR5E 1000/5A 5VA Cl.: 0.2s
1200 5 5 0.2s TAR5E 1200/5A 5VA Cl.: 0.2s
1500 5 5 0.2s TAR5E 1500/5A 5VA Cl.: 0.2s
200 1 5 0.5s TAR51E 200/1A 5VA Cl.: 0.5s
250 1 5 0.5s TAR51E 250/1A 5VA Cl.: 0.5s
300 1 5 0.5s TAR51E 300/1A 5VA Cl.: 0.5s
400 1 5 0.5s TAR51E 400/1A 5VA Cl.: 0.5s
500 1 5 0.5s TAR51E 500/1A 5VA Cl.: 0.5s
600 1 5 0.5s TAR51E 600/1A 5VA Cl.: 0.5s
800 1 5 0.5s TAR51E 800/1A 5VA Cl.: 0.5s
1000 1 5 0.5s TAR51E 1000/1A 5VA Cl.: 0.5s
1200 1 5 0.5s TAR51E 1200/1A 5VA Cl.: 0.5s
1500 1 5 0.5s TAR51E 1500/1A 5VA Cl.: 0.5s
200 1 5 0.2 TAR51E 200/1A 5VA Cl.: 0.2
250 1 5 0.2 TAR51E 250/1A 5VA Cl.: 0.2
300 1 5 0.2 TAR51E 300/1A 5VA Cl.: 0.2
400 1 5 0.2 TAR51E 400/1A 5VA Cl.: 0.2
500 1 5 0.2 TAR51E 500/1A 5VA Cl.: 0.2
600 1 5 0.2 TAR51E 600/1A 5VA Cl.: 0.2
800 1 5 0.2 TAR51E 800/1A 5VA Cl.: 0.2
1000 1 5 0.2 TAR51E 1000/1A 5VA Cl.: 0.2
1200 1 5 0.2 TAR51E 1200/1A 5VA Cl.: 0.2
1500 1 5 0.2 TAR51E 1500/1A 5VA Cl.: 0.2
200 1 5 0.2s TAR51E 200/1A 5VA Cl.: 0.2s
250 1 5 0.2s TAR51E 250/1A 5VA Cl.: 0.2s
300 1 5 0.2s TAR51E 300/1A 5VA Cl.: 0.2s
400 1 5 0.2s TAR51E 400/1A 5VA Cl.: 0.2s
500 1 5 0.2s TAR51E 500/1A 5VA Cl.: 0.2s
600 1 5 0.2s TAR51E 600/1A 5VA Cl.: 0.2s
800 1 5 0.2s TAR51E 800/1A 5VA Cl.: 0.2s
1000 1 5 0.2s TAR51E 1000/1A 5VA Cl.: 0.2s
1200 1 5 0.2s TAR51E 1200/1A 5VA Cl.: 0.2s
1500 1 5 0.2s TAR51E 1500/1A 5VA Cl: 0.2s
