Kábelre/áramsínre húzható áramváltó, Revalco TARM10

Áramváltó 600... 4000 A AC áramok mérésére, Is = 5 A, vagy 1 A, Cl.: 0.2s, 0.5(s), 1 és 3

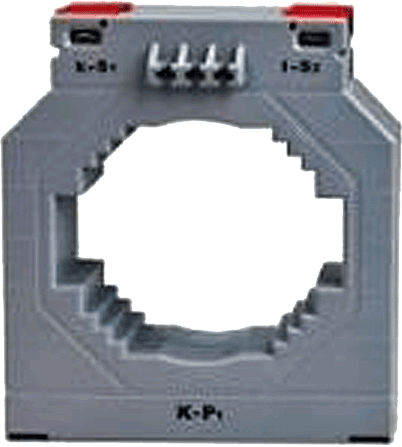

Kábelre/áramsínre húzható áramváltó, TARM10

AC áramváltó TARM10

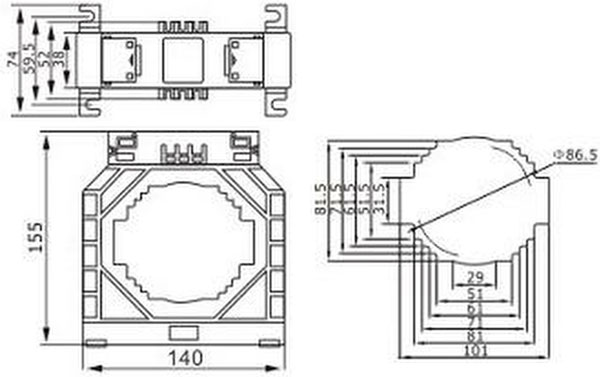

  • Kábel átmérő: max. 86 mm
  • Áramsín: 1 db. 100x30 mm
  • Termál névleges folyamatos áram, Icth: 1,2 x In
  • Termál rövidrezárási áram, Ith: 40 x In, 1 s
  • Dinamikus rövidrezárási áram, Idin: 2,5 x Ith, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Működési hőmérséklet: -20... +40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
600 5 2.5 0,2s TARM10 600/5A, 2.5VA, Cl.0,2s
800 5 5 0,2s TARM10 800/5A, 5VA, Cl.0,2s
1000 5 7,5 0,2s TARM10 1K0/5A, 7,5VA, Cl.0,2s
1200 5 10 0,2s TARM10 1K2/5A, 10VA, Cl.0,2s
1250 5 10 0,2s TARM10 1K25/5A, 10VA, Cl.0,2s
1500 5 15 0,2s TARM10 1K5/5A, 15VA, Cl.0,2s
1600 5 15 0,2s TARM10 1K6/5A, 15VA, Cl.0,2s
2000 5 15 0,2s TARM10 2K0/5A, 15VA, Cl.0,2s
2500 5 15 0,2s TARM10 2K5/5A, 15VA, Cl.0,2s
3000 5 15 0,2s TARM10 3K0/5A, 15VA, Cl.0,2s
4000 5 15 0,2s TARM10 4K0/5A, 15VA, Cl.0,2s
600 5 2.5 0,5s TARM10 600/5A, 2.5VA, Cl.0,5s
800 5 5 0,5s TARM10 800/5A, 5VA, Cl.0,5s
1000 5 7,5 0,5s TARM10 1K0/5A, 7,5VA, Cl.0,5s
1200 5 10 0,5s TARM10 1K2/5A, 10VA, Cl.0,5s
1250 5 10 0,5s TARM10 1K25/5A, 10VA, Cl.0,5s
1500 5 15 0,5s TARM10 1K5/5A, 15VA, Cl.0,5s
1600 5 15 0,5s TARM10 1K6/5A, 15VA, Cl.0,5s
2000 5 15 0,5s TARM10 2K0/5A, 15VA, Cl.0,5s
2500 5 15 0,5s TARM10 2K5/5A, 15VA, Cl.0,5s
3000 5 15 0,5s TARM10 3K0/5A, 15VA, Cl.0,5s
4000 5 15 0,5s TARM10 4K0/5A, 15VA, Cl.0,5s
600 5 10 0,5 TARM10 600/5A, 10VA, Cl.0,5
800 5 10 0,5 TARM10 800/5A, 10VA, Cl.0,5
1000 5 15 0,5 TARM10 1K0/5A, 15VA, Cl.0,5
1200 5 15 0,5 TARM10 1K2/5A, 15VA, Cl.0,5
1250 5 15 0,5 TARM10 1K25/5A, 15VA, Cl.0,5
1500 5 20 0,5 TARM10 1K5/5A, 20VA, Cl.0,5
1600 5 20 0,5 TARM10 1K6/5A, 20VA, Cl.0,5
2000 5 20 0,5 TARM10 2K0/5A, 20VA, Cl.0,5
2500 5 20 0,5 TARM10 2K5/5A, 20VA, Cl.0,5
3000 5 20 0,5 TARM10 3K0/5A, 20VA, Cl.0,5
4000 5 20 0,5 TARM10 4K0/5A, 20VA, Cl.0,5
600 5 12 1 TARM10 600/5A, 12VA, Cl.1
800 5 12 1 TARM10 800/5A, 12VA, Cl.1
1000 5 17 1 TARM10 1K0/5A, 17VA, Cl.1
1200 5 17 1 TARM10 1K2/5A, 17VA, Cl.1
1250 5 17 1 TARM10 1K25/5A, 17VA, Cl.1
1500 5 25 1 TARM10 1K5/5A, 25VA, Cl.1
1600 5 25 1 TARM10 1K6/5A, 25VA, Cl.1
2000 5 25 1 TARM10 2K0/5A, 25VA, Cl.1
2500 5 25 1 TARM10 2K5/5A, 25VA, Cl.1
3000 5 25 1 TARM10 3K0/5A, 25VA, Cl.1
4000 5 25 1 TARM10 4K0/5A, 25VA, Cl.1
600 5 15 3 TARM10 600/5A, 15VA, Cl.3
800 5 15 3 TARM10 800/5A, 15VA, Cl.3
1000 5 20 3 TARM10 1K0/5A, 20VA, Cl.3
1200 5 20 3 TARM10 1K2/5A, 20VA, Cl.3
1250 5 20 3 TARM10 1K25/5A, 20VA, Cl.3
1500 5 30 3 TARM10 1K5/5A, 30VA, Cl.3
1600 5 30 3 TARM10 1K6/5A, 30VA, Cl.3
2000 5 30 3 TARM10 2K0/5A, 30VA, Cl.3
2500 5 30 3 TARM10 2K5/5A, 30VA, Cl.3
3000 5 30 3 TARM10 3K0/5A, 30VA, Cl.3
4000 5 30 3 TARM10 4K0/5A, 30VA, Cl.3
600 1 2.5 0,2s TARM10 1 600/1A, 2.5VA, Cl.0,2s
800 1 5 0,2s TARM10 1 800/1A, 5VA, Cl.0,2s
1000 1 7,5 0,2s TARM10 1 1K0/1A, 7,5VA, Cl.0,2s
1200 1 10 0,2s TARM10 1 1K2/1A, 10VA, Cl.0,2s
1250 1 10 0,2s TARM10 1 1K25/1A, 10VA, Cl.0,2s
1500 1 15 0,2s TARM10 1 1K5/1A, 15VA, Cl.0,2s
1600 1 15 0,2s TARM10 1 1K6/1A, 15VA, Cl.0,2s
2000 1 15 0,2s TARM10 1 2K0/1A, 15VA, Cl.0,2s
2500 1 15 0,2s TARM10 1 2K5/1A, 15VA, Cl.0,2s
3000 1 15 0,2s TARM10 1 3K0/1A, 15VA, Cl.0,2s
4000 1 15 0,2s TARM10 1 4K0/1A, 15VA, Cl.0,2s
600 1 2.5 0,5s TARM10 1 600/1A, 2.5VA, Cl.0,5s
800 1 5 0,5s TARM10 1 800/1A, 5VA, Cl.0,5s
1000 1 7,5 0,5s TARM10 1 1K0/1A, 7,5VA, Cl.0,5s
1200 1 10 0,5s TARM10 1 1K2/1A, 10VA, Cl.0,5s
1250 1 10 0,5s TARM10 1 1K25/1A, 10VA, Cl.0,5s
1500 1 15 0,5s TARM10 1 1K5/1A, 15VA, Cl.0,5s
1600 1 15 0,5s TARM10 1 1K6/1A, 15VA, Cl.0,5s
2000 1 15 0,5s TARM10 1 2K0/1A, 15VA, Cl.0,5s
2500 1 15 0,5s TARM10 1 2K5/1A, 15VA, Cl.0,5s
3000 1 15 0,5s TARM10 1 3K0/1A, 15VA, Cl.0,5s
4000 1 15 0,5s TARM10 1 4K0/1A, 15VA, Cl.0,5s
600 1 10 0,5 TARM10 1 600/1A, 10VA, Cl.0,5
800 1 10 0,5 TARM10 1 800/1A, 10VA, Cl.0,5
1000 1 15 0,5 TARM10 1 1K0/1A, 15VA, Cl.0,5
1200 1 15 0,5 TARM10 1 1K2/1A, 15VA, Cl.0,5
1250 1 15 0,5 TARM10 1 1K25/1A, 15VA, Cl.0,5
1500 1 20 0,5 TARM10 1 1K5/1A, 20VA, Cl.0,5
1600 1 20 0,5 TARM10 1 1K6/1A, 20VA, Cl.0,5
2000 1 20 0,5 TARM10 1 2K0/1A, 20VA, Cl.0,5
2500 1 20 0,5 TARM10 1 2K5/1A, 20VA, Cl.0,5
3000 1 20 0,5 TARM10 1 3K0/1A, 20VA, Cl.0,5
4000 1 20 0,5 TARM10 1 4K0/1A, 20VA, Cl.0,5
600 1 12 1 TARM10 1 600/1A, 12VA, Cl.1
800 1 12 1 TARM10 1 800/1A, 12VA, Cl.1
1000 1 17 1 TARM10 1 1K0/1A, 17VA, Cl.1
1200 1 17 1 TARM10 1 1K2/1A, 17VA, Cl.1
1250 1 17 1 TARM10 1 1K25/1A, 17VA, Cl.1
1500 1 25 1 TARM10 1 1K5/1A, 25VA, Cl.1
1600 1 25 1 TARM10 1 1K6/1A, 25VA, Cl.1
2000 1 25 1 TARM10 1 2K0/1A, 25VA, Cl.1
2500 1 25 1 TARM10 1 2K5/1A, 25VA, Cl.1
3000 1 25 1 TARM10 1 3K0/1A, 25VA, Cl.1
4000 1 25 1 TARM10 1 4K0/1A, 25VA, Cl.1
600 1 15 3 TARM10 1 600/1A, 15VA, Cl.3
800 1 15 3 TARM10 1 800/1A, 15VA, Cl.3
1000 1 20 3 TARM10 1 1K0/1A, 20VA, Cl.3
1200 1 20 3 TARM10 1 1K2/1A, 20VA, Cl.3
1250 1 20 3 TARM10 1 1K25/1A, 20VA, Cl.3
1500 1 30 3 TARM10 1 1K5/1A, 30VA, Cl.3
1600 1 30 3 TARM10 1 1K6/1A, 30VA, Cl.3
2000 1 30 3 TARM10 1 2K0/1A, 30VA, Cl.3
2500 1 30 3 TARM10 1 2K5/1A, 30VA, Cl.3
3000 1 30 3 TARM10 1 3K0/1A, 30VA, Cl.3
4000 1 30 3 TARM10 1 4K0/1A, 30VA, Cl.3
