Áramváltó kábelre, áramsínre, Revalco TARM4

Áramváltó 100... 800 A áramok mérésére, Is = 5 A, vagy 1A, Cl.: 0.2s, 0.5(s), 1 és 3

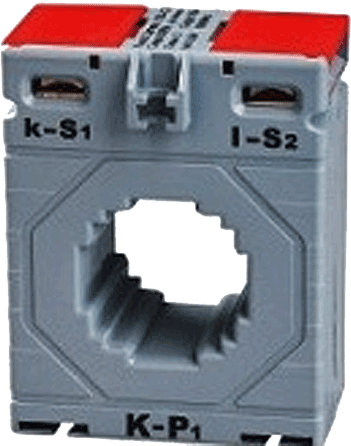

Kábelre/áramsínre húzható áramváltó, TARM4

AC áramváltó TARM4

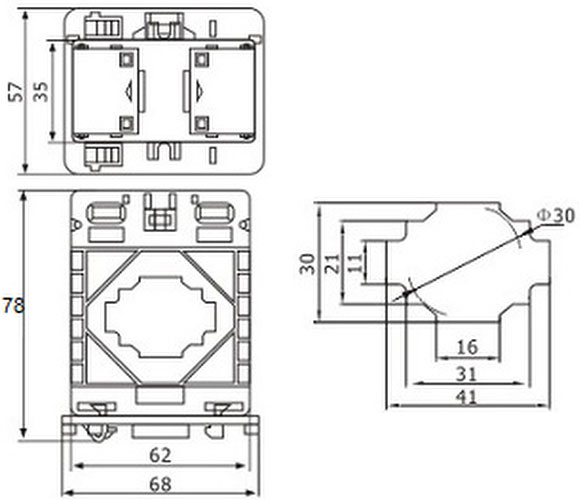

  • Kábel átmérő: max. 30 mm
  • Áramsín: 1 db. 40x10 mm
  • Termál folyamatos áram, Icth: 1,2 x In
  • Termál rövidrezárási áram, Ith: 40 x In, 1 s
  • Dinamikus rövidrezárási áram, Idin: 2,5 x Ith, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Működési hőmérséklet: -20... +40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
120 5 1 0,2s TARM4 120/5A, 1VA, Cl.0,2s
125 5 1 0,2s TARM4 125/5A, 1VA, Cl.0,2s
150 5 2 0,2s TARM4 150/5A, 2VA, Cl.0,2s
200 5 2,5 0,2s TARM4 200/5A, 2,5VA, Cl.0,2s
250 5 2,5 0,2s TARM4 250/5A, 2,5VA, Cl.0,2s
300 5 2,5 0,2s TARM4 300/5A, 2,5VA, Cl.0,2s
400 5 2,5 0,2s TARM4 400/5A, 2,5VA, Cl.0,2s
500 5 3,75 0,2s TARM4 500/5A, 3,75VA, Cl.0,2s
600 5 5 0,2s TARM4 600/5A, 5VA, Cl.0,2s
800 5 5 0,2s TARM4 800/5A, 5VA, Cl.0,2s
120 5 1 0,5s TARM4 120/5A, 1VA, Cl.0,5s
125 5 1 0,5s TARM4 125/5A, 1VA, Cl.0,5s
150 5 2 0,5s TARM4 150/5A, 2VA, Cl.0,5s
200 5 2,5 0,5s TARM4 200/5A, 2,5VA, Cl.0,5s
250 5 2,5 0,5s TARM4 250/5A, 2,5VA, Cl.0,5s
300 5 2,5 0,5s TARM4 300/5A, 2,5VA, Cl.0,5s
400 5 2,5 0,5s TARM4 400/5A, 2,5VA, Cl.0,5s
500 5 3,75 0,5s TARM4 500/5A, 3,75VA, Cl.0,5s
600 5 5 0,5s TARM4 600/5A, 5VA, Cl.0,5s
800 5 5 0,5s TARM4 800/5A, 5VA, Cl.0,5s
200 5 1,5 0,5 TARM4 200/5A, 1,5VA, Cl.0,5
250 5 2,5 0,5 TARM4 250/5A, 2,5VA, Cl.0,5
300 5 5 0,5 TARM4 300/5A, 5VA, Cl.0,5
400 5 5 0,5 TARM4 400/5A, 5VA, Cl.0,5
500 5 5 0,5 TARM4 500/5A, 5VA, Cl.0,5
600 5 7,5 0,5 TARM4 600/5A, 7,5VA, Cl.0,5
800 5 7,5 0,5 TARM4 800/5A, 7,5VA, Cl.0,5
100 5 1 1 TARM4 100/5A, 1VA, Cl.1
120 5 1,5 1 TARM4 120/5A, 1,5VA, Cl.1
125 5 1,5 1 TARM4 125/5A, 1,5VA, Cl.1
150 5 2,5 1 TARM4 150/5A, 2,5VA, Cl.1
200 5 3,75 1 TARM4 200/5A, 3,75VA, Cl.1
250 5 5 1 TARM4 250/5A, 5VA, Cl.1
300 5 6 1 TARM4 300/5A, 6VA, Cl.1
400 5 6 1 TARM4 400/5A, 6VA, Cl.1
500 5 7,5 1 TARM4 500/5A, 7,5VA, Cl.1
600 5 10 1 TARM4 600/5A, 10VA, Cl.1
800 5 10 1 TARM4 800/5A, 10VA, Cl.1
100 5 2,5 3 TARM4 100/5A, 2,5VA, Cl.3
120 5 3 3 TARM4 120/5A, 3VA, Cl.3
125 5 3 3 TARM4 125/5A, 3VA, Cl.3
150 5 3,5 3 TARM4 150/5A, 3,5VA, Cl.3
200 5 5 3 TARM4 200/5A, 5VA, Cl.3
250 5 7 3 TARM4 250/5A, 7VA, Cl.3
300 5 7 3 TARM4 300/5A, 7VA, Cl.3
400 5 10 3 TARM4 400/5A, 10VA, Cl.3
500 5 10 3 TARM4 500/5A, 10VA, Cl.3
600 5 12 3 TARM4 600/5A, 12VA, Cl.3
800 5 12 3 TARM4 800/5A, 12VA, Cl.3
120 1 1 0,2s TARM4 1 120/1A, 1VA, Cl.0,2s
125 1 1 0,2s TARM4 1 125/1A, 1VA, Cl.0,2s
150 1 2 0,2s TARM4 1 150/1A, 2VA, Cl.0,2s
200 1 2,5 0,2s TARM4 1 200/1A, 2,5VA, Cl.0,2s
250 1 2,5 0,2s TARM4 1 250/1A, 2,5VA, Cl.0,2s
300 1 2,5 0,2s TARM4 1 300/1A, 2,5VA, Cl.0,2s
400 1 2,5 0,2s TARM4 1 400/1A, 2,5VA, Cl.0,2s
500 1 3,75 0,2s TARM4 1 500/1A, 3,75VA, Cl.0,2s
600 1 5 0,2s TARM4 1 600/1A, 5VA, Cl.0,2s
800 1 5 0,2s TARM4 1 800/1A, 5VA, Cl.0,2s
120 1 1 0,5s TARM4 1 120/1A, 1VA, Cl.0,5s
125 1 1 0,5s TARM4 1 125/1A, 1VA, Cl.0,5s
150 1 2 0,5s TARM4 1 150/1A, 2VA, Cl.0,5s
200 1 2,5 0,5s TARM4 1 200/1A, 2,5VA, Cl.0,5s
250 1 2,5 0,5s TARM4 1 250/1A, 2,5VA, Cl.0,5s
300 1 2,5 0,5s TARM4 1 300/1A, 2,5VA, Cl.0,5s
400 1 2,5 0,5s TARM4 1 400/1A, 2,5VA, Cl.0,5s
500 1 3,75 0,5s TARM4 1 500/1A, 3,75VA, Cl.0,5s
600 1 5 0,5s TARM4 1 600/1A, 5VA, Cl.0,5s
800 1 5 0,5s TARM4 1 800/1A, 5VA, Cl.0,5s
200 1 1,5 0,5 TARM4 1 200/1A, 1,5VA, Cl.0,5
250 1 2,5 0,5 TARM4 1 250/1A, 2,5VA, Cl.0,5
300 1 5 0,5 TARM4 1 300/1A, 5VA, Cl.0,5
400 1 5 0,5 TARM4 1 400/1A, 5VA, Cl.0,5
500 1 5 0,5 TARM4 1 500/1A, 5VA, Cl.0,5
600 1 7,5 0,5 TARM4 1 600/1A, 7,5VA, Cl.0,5
800 1 7,5 0,5 TARM4 1 800/1A, 7,5VA, Cl.0,5
100 1 1 1 TARM4 1 100/1A, 1VA, Cl.1
120 1 1,5 1 TARM4 1 120/1A, 1,5VA, Cl.1
125 1 1,5 1 TARM4 1 125/1A, 1,5VA, Cl.1
150 1 2,5 1 TARM4 1 150/1A, 2,5VA, Cl.1
200 1 3,75 1 TARM4 1 200/1A, 3,75VA, Cl.1
250 1 5 1 TARM4 1 250/1A, 5VA, Cl.1
300 1 6 1 TARM4 1 300/1A, 6VA, Cl.1
400 1 6 1 TARM4 1 400/1A, 6VA, Cl.1
500 1 7,5 1 TARM4 1 500/1A, 7,5VA, Cl.1
600 1 10 1 TARM4 1 600/1A, 10VA, Cl.1
800 1 10 1 TARM4 1 800/1A, 10VA, Cl.1
100 1 2,5 3 TARM4 1 100/1A, 2,5VA, Cl.3
120 1 3 3 TARM4 1 120/1A, 3VA, Cl.3
125 1 3 3 TARM4 1 125/1A, 3VA, Cl.3
150 1 3,5 3 TARM4 1 150/1A, 3,5VA, Cl.3
200 1 5 3 TARM4 1 200/1A, 5VA, Cl.3
250 1 7 3 TARM4 1 250/1A, 7VA, Cl.3
300 1 7 3 TARM4 1 300/1A, 7VA, Cl.3
400 1 10 3 TARM4 1 400/1A, 10VA, Cl.3
500 1 10 3 TARM4 1 500/1A, 10VA, Cl.3
600 1 12 3 TARM4 1 600/1A, 12VA, Cl.3
800 1 12 3 TARM4 1 800/1A, 12VA, Cl.3
