Áramváltó kábelre és áramsínre, Revalco TARM6

Áramváltó 250... 1600 A áramok mérésére, szekunder áram 5 A, vagy 1A, Cl.: 0.2s, 0.5(s), 1 és 3

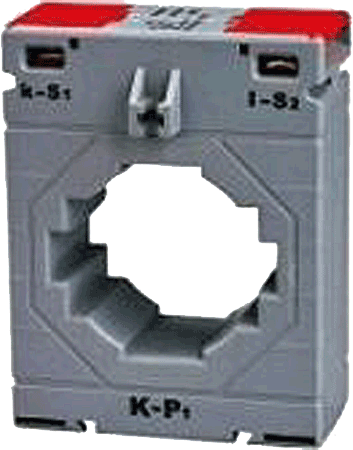

Kábelre/áramsínre húzható áramváltó, TARM6

AC áramváltó TARM6

  • Kábel átmérő: max. 55 mm
  • Áramsín: 1 db. 60x10, vagy 50x30 mm
  • Termál névleges folyamatos áram, Icth: 1,2 x In
  • Termál névleges rövidrezárási áram, Ith: 40 x In, 1 s
  • Dinamikus rövidrezárási áram, Idin: 2,5 x Ith, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Működési hőmérséklet: -20... +40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
250 5 2,5 0,2s TARM6 250/5A, 2,5VA, Cl.0,2s
300 5 2,5 0,2s TARM6 300/5A, 2,5VA, Cl.0,2s
400 5 2,5 0,2s TARM6 400/5A, 2,5VA, Cl.0,2s
500 5 2,5 0,2s TARM6 500/5A, 2,5VA, Cl.0,2s
600 5 5 0,2s TARM6 600/5A, 5VA, Cl.0,2s
800 5 7,5 0,2s TARM6 800/5A, 7,5VA, Cl.0,2s
1000 5 10 0,2s TARM6 1k0/5A, 10VA, Cl.0,2s
1200 5 10 0,2s TARM6 1k2/5A, 10VA, Cl.0,2s
1250 5 10 0,2s TARM6 1k25/5A, 10VA, Cl.0,2s
1500 5 10 0,2s TARM6 1k5/5A, 10VA, Cl.0,2s
1600 5 10 0,2s TARM6 1k6/5A, 10VA, Cl.0,2s
250 5 2,5 0,5s TARM6 250/5A, 2,5VA, Cl.0,5s
300 5 2,5 0,5s TARM6 300/5A, 2,5VA, Cl.0,5s
400 5 2,5 0,5s TARM6 400/5A, 2,5VA, Cl.0,5s
500 5 2,5 0,5s TARM6 500/5A, 2,5VA, Cl.0,5s
600 5 5 0,5s TARM6 600/5A, 5VA, Cl.0,5s
800 5 7,5 0,5s TARM6 800/5A, 7,5VA, Cl.0,5s
1000 5 10 0,5s TARM6 1k0/5A, 10VA, Cl.0,5s
1200 5 10 0,5s TARM6 1k2/5A, 10VA, Cl.0,5s
1250 5 10 0,5s TARM6 1k25/5A, 10VA, Cl.0,5s
1500 5 10 0,5s TARM6 1k5/5A, 10VA, Cl.0,5s
1600 5 10 0,5s TARM6 1k6/5A, 10VA, Cl.0,5s
250 5 2,5 0,5 TARM6 250/5A, 2,5VA, Cl.0,5
300 5 5 0,5 TARM6 300/5A, 5VA, Cl.0,5
400 5 5 0,5 TARM6 400/5A, 5VA, Cl.0,5
500 5 5 0,5 TARM6 500/5A, 5VA, Cl.0,5
600 5 10 0,5 TARM6 600/5A, 10VA, Cl.0,5
800 5 10 0,5 TARM6 800/5A, 10VA, Cl.0,5
1000 5 15 0,5 TARM6 1k0/5A, 15VA, Cl.0,5
1200 5 15 0,5 TARM6 1k2/5A, 15VA, Cl.0,5
1250 5 15 0,5 TARM6 1k25/5A, 15VA, Cl.0,5
1500 5 15 0,5 TARM6 1k5/5A, 15VA, Cl.0,5
1600 5 15 0,5 TARM6 1k6/5A, 15VA, Cl.0,5
250 5 7 1 TARM6 250/5A, 7VA, Cl.1
300 5 7 1 TARM6 300/5A, 7VA, Cl.1
400 5 7 1 TARM6 400/5A, 7VA, Cl.1
500 5 12 1 TARM6 500/5A, 12VA, Cl.1
600 5 12 1 TARM6 600/5A, 12VA, Cl.1
800 5 17 1 TARM6 800/5A, 17VA, Cl.1
1000 5 17 1 TARM6 1k0/5A, 17VA, Cl.1
1200 5 17 1 TARM6 1k2/5A, 17VA, Cl.1
1250 5 17 1 TARM6 1k25/5A, 17VA, Cl.1
1500 5 17 1 TARM6 1k5/5A, 17VA, Cl.1
1600 5 17 1 TARM6 1k6/5A, 17VA, Cl.1
250 5 7 3 TARM6 250/5A, 7VA, Cl.3
300 5 7 3 TARM6 300/5A, 7VA, Cl.3
400 5 7 3 TARM6 400/5A, 7VA, Cl.3
500 5 12 3 TARM6 500/5A, 12VA, Cl.3
600 5 12 3 TARM6 600/5A, 12VA, Cl.3
800 5 17 3 TARM6 800/5A, 17VA, Cl.3
1000 5 17 3 TARM6 1k0/5A, 17VA, Cl.3
1200 5 17 3 TARM6 1k2/5A, 17VA, Cl.3
1250 5 17 3 TARM6 1k25/5A, 17VA, Cl.3
1500 5 17 3 TARM6 1k5/5A, 17VA, Cl.3
1600 5 17 3 TARM6 1k6/5A, 17VA, Cl.3
250 1 2,5 0,2s TARM6 1 250/1A, 2,5VA, Cl.0,2s
300 1 2,5 0,2s TARM6 1 300/1A, 2,5VA, Cl.0,2s
400 1 2,5 0,2s TARM6 1 400/1A, 2,5VA, Cl.0,2s
500 1 2,5 0,2s TARM6 1 500/1A, 2,5VA, Cl.0,2s
600 1 5 0,2s TARM6 1 600/1A, 5VA, Cl.0,2s
800 1 7,5 0,2s TARM6 1 800/1A, 7,5VA, Cl.0,2s
1000 1 10 0,2s TARM6 1 1k0/1A, 10VA, Cl.0,2s
1200 1 10 0,2s TARM6 1 1k2/1A, 10VA, Cl.0,2s
1250 1 10 0,2s TARM6 1 1k25/1A, 10VA, Cl.0,2s
1500 1 10 0,2s TARM6 1 1k5/1A, 10VA, Cl.0,2s
1600 1 10 0,2s TARM6 1 1k6/1A, 10VA, Cl.0,2s
250 1 2,5 0,5s TARM6 1 250/1A, 2,5VA, Cl.0,5s
300 1 2,5 0,5s TARM6 1 300/1A, 2,5VA, Cl.0,5s
400 1 2,5 0,5s TARM6 1 400/1A, 2,5VA, Cl.0,5s
500 1 2,5 0,5s TARM6 1 500/1A, 2,5VA, Cl.0,5s
600 1 5 0,5s TARM6 1 600/1A, 5VA, Cl.0,5s
800 1 7,5 0,5s TARM6 1 800/1A, 7,5VA, Cl.0,5s
1000 1 10 0,5s TARM6 1 1k0/1A, 10VA, Cl.0,5s
1200 1 10 0,5s TARM6 1 1k2/1A, 10VA, Cl.0,5s
1250 1 10 0,5s TARM6 1 1k25/1A, 10VA, Cl.0,5s
1500 1 10 0,5s TARM6 1 1k5/1A, 10VA, Cl.0,5s
1600 1 10 0,5s TARM6 1 1k6/1A, 10VA, Cl.0,5s
250 1 2,5 0,5 TARM6 1 250/1A, 2,5VA, Cl.0,5
300 1 5 0,5 TARM6 1 300/1A, 5VA, Cl.0,5
400 1 5 0,5 TARM6 1 400/1A, 5VA, Cl.0,5
500 1 5 0,5 TARM6 1 500/1A, 5VA, Cl.0,5
600 1 10 0,5 TARM6 1 600/1A, 10VA, Cl.0,5
800 1 10 0,5 TARM6 1 800/1A, 10VA, Cl.0,5
1000 1 15 0,5 TARM6 1 1k0/1A, 15VA, Cl.0,5
1200 1 15 0,5 TARM6 1 1k2/1A, 15VA, Cl.0,5
1250 1 15 0,5 TARM6 1 1k25/1A, 15VA, Cl.0,5
1500 1 15 0,5 TARM6 1 1k5/1A, 15VA, Cl.0,5
1600 1 15 0,5 TARM6 1 1k6/1A, 15VA, Cl.0,5
250 1 7 1 TARM6 1 250/1A, 7VA, Cl.1
300 1 7 1 TARM6 1 300/1A, 7VA, Cl.1
400 1 7 1 TARM6 1 400/1A, 7VA, Cl.1
500 1 12 1 TARM6 1 500/1A, 12VA, Cl.1
600 1 12 1 TARM6 1 600/1A, 12VA, Cl.1
800 1 17 1 TARM6 1 800/1A, 17VA, Cl.1
1000 1 17 1 TARM6 1 1k0/1A, 17VA, Cl.1
1200 1 17 1 TARM6 1 1k2/1A, 17VA, Cl.1
1250 1 17 1 TARM6 1 1k25/1A, 17VA, Cl.1
1500 1 17 1 TARM6 1 1k5/1A, 17VA, Cl.1
1600 1 17 1 TARM6 1 1k6/1A, 17VA, Cl.1
250 1 7 3 TARM6 1 250/1A, 7VA, Cl.3
300 1 7 3 TARM6 1 300/1A, 7VA, Cl.3
400 1 7 3 TARM6 1 400/1A, 7VA, Cl.3
500 1 12 3 TARM6 1 500/1A, 12VA, Cl.3
600 1 12 3 TARM6 1 600/1A, 12VA, Cl.3
800 1 17 3 TARM6 1 800/1A, 17VA, Cl.3
1000 1 17 3 TARM6 1 1k0/1A, 17VA, Cl.3
1200 1 17 3 TARM6 1 1k2/1A, 17VA, Cl.3
1250 1 17 3 TARM6 1 1k25/1A, 17VA, Cl.3
1500 1 17 3 TARM6 1 1k5/1A, 17VA, Cl.3
1600 1 17 3 TARM6 1 1k6/1A, 17VA, Cl.3
