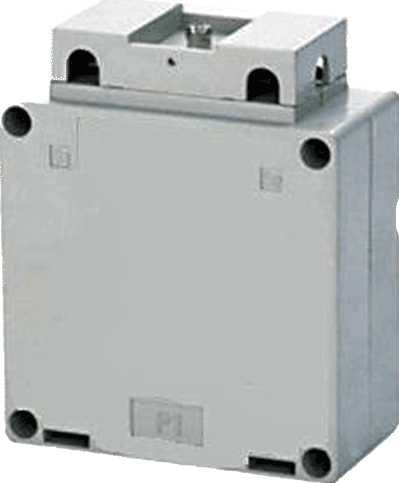

Áramváltó tekercselt primerrel, Revalco TARPD1
Áramváltó 1.... 40 A áramok mérésére, 5A, vagy 1A szekunder árammal, Cl.: 0.5, 1 és 3
AC áramváltó TARPD1
- Primer / szekunder kivezetések az áramváltó tetején
- Felszerelés: sík felületre a vele szállított tartozékokkal
- Plombázható kivezetés takaró
- Folyamatos túlterhelés: 1,2 x In
- Működési feszültség, Um: max. 0.72 kV
- Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
- Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
- Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
- Névleges működési frekvencia: 50/60 Hz
- Szigetelési osztály: E (IEC 185)
- Működési hőmérséklet: -20... 40°C
Méréstartományok - rendelési kódok
| Ip (A) | Is (A) | P (VA) | Cl | Típus |
|---|---|---|---|---|
| 1 | 5 | 3 | 0,5 | TARPD1 1/5A, 3VA, Cl.0.5 |
| 5 | 5 | 3 | 0,5 | TARPD1 5/5A, 3VA, Cl.0.5 |
| 10 | 5 | 3 | 0,5 | TARPD1 10/5A, 3VA, Cl.0.5 |
| 15 | 5 | 3 | 0,5 | TARPD1 15/5A, 3VA, Cl.0.5 |
| 20 | 5 | 3 | 0,5 | TARPD1 20/5A, 3VA, Cl.0.5 |
| 25 | 5 | 3 | 0,5 | TARPD1 25/5A, 3VA, Cl.0.5 |
| 30 | 5 | 3 | 0,5 | TARPD1 30/5A, 3VA, Cl.0.5 |
| 40 | 5 | 3 | 0,5 | TARPD1 40/5A, 3VA, Cl.0.5 |
| 1 | 5 | 5 | 1 | TARPD1 1/5A, 5VA, Cl.1 |
| 5 | 5 | 5 | 1 | TARPD1 5/5A, 5VA, Cl.1 |
| 10 | 5 | 5 | 1 | TARPD1 10/5A, 5VA, Cl.1 |
| 15 | 5 | 5 | 1 | TARPD1 15/5A, 5VA, Cl.1 |
| 20 | 5 | 5 | 1 | TARPD1 20/5A, 5VA, Cl.1 |
| 25 | 5 | 5 | 1 | TARPD1 25/5A, 5VA, Cl.1 |
| 30 | 5 | 5 | 1 | TARPD1 30/5A, 5VA, Cl.1 |
| 40 | 5 | 5 | 1 | TARPD1 40/5A, 5VA, Cl.1 |
| 1 | 5 | 10 | 3 | TARPD1 1/5A, 10VA, Cl.3 |
| 5 | 5 | 10 | 3 | TARPD1 5/5A, 10VA, Cl.3 |
| 10 | 5 | 10 | 3 | TARPD1 10/5A, 10VA, Cl.3 |
| 15 | 5 | 10 | 3 | TARPD1 15/5A, 10VA, Cl.3 |
| 20 | 5 | 10 | 3 | TARPD1 20/5A, 10VA, Cl.3 |
| 25 | 5 | 10 | 3 | TARPD1 25/5A, 10VA, Cl.3 |
| 30 | 5 | 10 | 3 | TARPD1 30/5A, 10VA, Cl.3 |
| 40 | 5 | 10 | 3 | TARPD1 40/5A, 10VA, Cl.3 |
| 1 | 1 | 3 | 0,5 | TARPD1 1/1A, 3VA, Cl.0.5 |
| 5 | 1 | 3 | 0,5 | TARPD1-1 5/1A, 3VA, Cl.0.5 |
| 10 | 1 | 3 | 0,5 | TARPD1-1 10/1A, 3VA, Cl.0.5 |
| 15 | 1 | 3 | 0,5 | TARPD1-1 15/1A, 3VA, Cl.0.5 |
| 20 | 1 | 3 | 0,5 | TARPD1-1 20/1A, 3VA, Cl.0.5 |
| 25 | 1 | 3 | 0,5 | TARPD1-1 25/1A, 3VA, Cl.0.5 |
| 30 | 1 | 3 | 0,5 | TARPD1-1 30/1A, 3VA, Cl.0.5 |
| 40 | 1 | 3 | 0,5 | TARPD1-1 40/1A, 3VA, Cl.0.5 |
| 1 | 1 | 5 | 1 | TARPD1-1 1/1A, 5VA, Cl.1 |
| 5 | 1 | 5 | 1 | TARPD1-1 5/1A, 5VA, Cl.1 |
| 10 | 1 | 5 | 1 | TARPD1-1 10/1A, 5VA, Cl.1 |
| 15 | 1 | 5 | 1 | TARPD1-1 15/1A, 5VA, Cl.1 |
| 20 | 1 | 5 | 1 | TARPD1-1 20/1A, 5VA, Cl.1 |
| 25 | 1 | 5 | 1 | TARPD1-1 25/1A, 5VA, Cl.1 |
| 30 | 1 | 5 | 1 | TARPD1-1 30/1A, 5VA, Cl.1 |
| 40 | 1 | 5 | 1 | TARPD1-1 40/1A, 5VA, Cl.1 |
| 1 | 1 | 10 | 3 | TARPD1-1 1/1A, 10VA, Cl.3 |
| 5 | 1 | 10 | 3 | TARPD1-1 5/1A, 10VA, Cl.3 |
| 10 | 1 | 10 | 3 | TARPD1-1 10/1A, 10VA, Cl.3 |
| 15 | 1 | 10 | 3 | TARPD1-1 15/1A, 10VA, Cl.3 |
| 20 | 1 | 10 | 3 | TARPD1-1 20/1A, 10VA, Cl.3 |
| 25 | 1 | 10 | 3 | TARPD1-1 25/1A, 10VA, Cl.3 |
| 30 | 1 | 10 | 3 | TARPD1-1 30/1A, 10VA, Cl.3 |
| 40 | 1 | 10 | 3 | TARPD1-1 40/1A, 10VA, Cl.3 |
