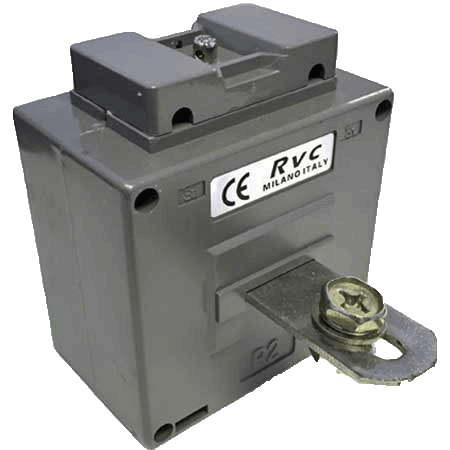

Áramváltó tekercselt primerrel, Revalco TARPD1E
Áramváltó 1.... 40 A áramok mérésére, 5A, vagy 1A szekunder árammal, Cl.: 0.2(s), 0.5(s), 1 és 3
AC áramváltó TARPD1E
- Szekunder kivezetések az áramváltó tetején
- Felszerelés: sík felületre a vele szállított tartozékokkal
- Plombázható kivezetés takaró
- Folyamatos túlterhelés: 1,2 x In
- Működési feszültség, Um: max. 0.72 kV
- Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
- Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
- Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
- Névleges működési frekvencia: 50/60 Hz
- Szigetelési osztály: E (IEC 185)
- Működési hőmérséklet: -20... 40°C
Méréstartományok - rendelési kódok
| Ip (A) | Is (A) | P (VA) | CL | Rend. kód |
|---|---|---|---|---|
| 1 | 5 | 6 | 0.5 | TARPD1E 1/5A 6VA Cl.: 0.5 |
| 5 | 5 | 6 | 0.5 | TARPD1E 5/5A 6VA Cl.: 0.5 |
| 10 | 5 | 6 | 0.5 | TARPD1E 10/5A 6VA Cl.: 0.5 |
| 15 | 5 | 6 | 0.5 | TARPD1E 15/5A 6VA Cl.: 0.5 |
| 20 | 5 | 6 | 0.5 | TARPD1E 20/5A 6VA Cl.: 0.5 |
| 25 | 5 | 6 | 0.5 | TARPD1E 25/5A 6VA Cl.: 0.5 |
| 30 | 5 | 6 | 0.5 | TARPD1E 30/5A 6VA Cl.: 0.5 |
| 40 | 5 | 6 | 0.5 | TARPD1E 40/5A 6VA Cl.: 0.5 |
| 1 | 5 | 12 | 1 | TARPD1E 1/5A 12VA Cl.: 1 |
| 5 | 5 | 12 | 1 | TARPD1E 5/5A 12VA Cl.: 1 |
| 10 | 5 | 12 | 1 | TARPD1E 10/5A 12VA Cl.: 1 |
| 15 | 5 | 12 | 1 | TARPD1E 15/5A 12VA Cl.: 1 |
| 20 | 5 | 12 | 1 | TARPD1E 20/5A 12VA Cl.: 1 |
| 25 | 5 | 12 | 1 | TARPD1E 25/5A 12VA Cl.: 1 |
| 30 | 5 | 12 | 1 | TARPD1E 30/5A 12VA Cl.: 1 |
| 40 | 5 | 12 | 1 | TARPD1E 40/5A 12VA Cl.: 1 |
| 1 | 5 | 20 | 3 | TARPD1E 1/5A 20VA Cl.: 3 |
| 5 | 5 | 20 | 3 | TARPD1E 5/5A 20VA Cl.: 3 |
| 10 | 5 | 20 | 3 | TARPD1E 10/5A 20VA Cl.: 3 |
| 15 | 5 | 20 | 3 | TARPD1E 15/5A 20VA Cl.: 3 |
| 20 | 5 | 20 | 3 | TARPD1E 20/5A 20VA Cl.: 3 |
| 25 | 5 | 20 | 3 | TARPD1E 25/5A 20VA Cl.: 3 |
| 30 | 5 | 20 | 3 | TARPD1E 30/5A 20VA Cl.: 3 |
| 40 | 5 | 20 | 3 | TARPD1E 40/5A 20VA Cl.: 3 |
| 1 | 1 | 6 | 0.5 | TARPD1E1 1/1A 6VA Cl.: 0.5 |
| 5 | 1 | 6 | 0.5 | TARPD1E1 5/1A 6VA Cl.: 0.5 |
| 10 | 1 | 6 | 0.5 | TARPD1E1 10/1A 6VA Cl.: 0.5 |
| 15 | 1 | 6 | 0.5 | TARPD1E1 15/1A 6VA Cl.: 0.5 |
| 20 | 1 | 6 | 0.5 | TARPD1E1 20/1A 6VA Cl.: 0.5 |
| 25 | 1 | 6 | 0.5 | TARPD1E1 25/1A 6VA Cl.: 0.5 |
| 30 | 1 | 6 | 0.5 | TARPD1E1 30/1A 6VA Cl.: 0.5 |
| 40 | 1 | 6 | 0.5 | TARPD1E1 40/1A 6VA Cl.: 0.5 |
| 1 | 1 | 12 | 1 | TARPD1E1 1/1A 12VA Cl.: 1 |
| 5 | 1 | 12 | 1 | TARPD1E1 5/1A 12VA Cl.: 1 |
| 10 | 1 | 12 | 1 | TARPD1E1 10/1A 12VA Cl.: 1 |
| 15 | 1 | 12 | 1 | TARPD1E1 15/1A 12VA Cl.: 1 |
| 20 | 1 | 12 | 1 | TARPD1E1 20/1A 12VA Cl.: 1 |
| 25 | 1 | 12 | 1 | TARPD1E1 25/1A 12VA Cl.: 1 |
| 30 | 1 | 12 | 1 | TARPD1E1 30/1A 12VA Cl.: 1 |
| 40 | 1 | 12 | 1 | TARPD1E1 40/1A 12VA Cl.: 1 |
| 1 | 1 | 20 | 3 | TARPD1E1 1/1A 20VA Cl.: 3 |
| 5 | 1 | 20 | 3 | TARPD1E1 5/1A 20VA Cl.: 3 |
| 10 | 1 | 20 | 3 | TARPD1E1 10/1A 20VA Cl.: 3 |
| 15 | 1 | 20 | 3 | TARPD1E1 15/1A 20VA Cl.: 3 |
| 20 | 1 | 20 | 3 | TARPD1E1 20/1A 20VA Cl.: 3 |
| 25 | 1 | 20 | 3 | TARPD1E1 25/1A 20VA Cl.: 3 |
| 30 | 1 | 20 | 3 | TARPD1E1 30/1A 20VA Cl.: 3 |
| 40 | 1 | 20 | 3 | TARPD1E1 40/1A 20VA Cl.: 3 |
| 1 | 5 | 5 | 0.5s | TARPD1E 1/5A 5VA Cl.: 0,5S |
| 5 | 5 | 5 | 0.5s | TARPD1E 5/5A 5VA Cl.: 0,5S |
| 10 | 5 | 5 | 0.5s | TARPD1E 10/5A 5VA Cl.: 0,5S |
| 15 | 5 | 5 | 0.5s | TARPD1E 15/5A 5VA Cl.: 0,5S |
| 20 | 5 | 5 | 0.5s | TARPD1E 20/5A 5VA Cl.: 0,5S |
| 25 | 5 | 5 | 0.5s | TARPD1E 25/5A 5VA Cl.: 0,5S |
| 30 | 5 | 5 | 0.5s | TARPD1E 30/5A 5VA Cl.: 0,5S |
| 40 | 5 | 5 | 0.5s | TARPD1E 40/5A 5VA Cl.: 0,5S |
| 1 | 5 | 5 | 0.2 | TARPD1E 1/5A 5VA Cl.: 0,2 |
| 5 | 5 | 5 | 0.2 | TARPD1E 5/5A 5VA Cl.: 0,2 |
| 10 | 5 | 5 | 0.2 | TARPD1E 10/5A 5VA Cl.: 0,2 |
| 15 | 5 | 5 | 0.2 | TARPD1E 15/5A 5VA Cl.: 0,2 |
| 20 | 5 | 5 | 0.2 | TARPD1E 20/5A 5VA Cl.: 0,2 |
| 25 | 5 | 5 | 0.2 | TARPD1E 25/5A 5VA Cl.: 0,2 |
| 30 | 5 | 5 | 0.2 | TARPD1E 30/5A 5VA Cl.: 0,2 |
| 40 | 5 | 5 | 0.2 | TARPD1E 40/5A 5VA Cl.: 0,2 |
| 1 | 5 | 5 | 0.2s | TARPD1E 1/5A 5VA Cl.: 0,2S |
| 5 | 5 | 5 | 0.2s | TARPD1E 5/5A 5VA Cl.: 0,2S |
| 10 | 5 | 5 | 0.2s | TARPD1E 10/5A 5VA Cl.: 0,2S |
| 15 | 5 | 5 | 0.2s | TARPD1E 15/5A 5VA Cl.: 0,2S |
| 20 | 5 | 5 | 0.2s | TARPD1E 20/5A 5VA Cl.: 0,2S |
| 25 | 5 | 5 | 0.2s | TARPD1E 25/5A 5VA Cl.: 0,2S |
| 30 | 5 | 5 | 0.2s | TARPD1E 30/5A 5VA Cl.: 0,2S |
| 40 | 5 | 5 | 0.2s | TARPD1E 40/5A 5VA Cl.: 0,2S |
| 1 | 1 | 5 | 0.5s | TARPD1E1 1/1A 5VA Cl.: 0,5S |
| 5 | 1 | 5 | 0.5s | TARPD1E1 5/1A 5VA Cl.: 0,5S |
| 10 | 1 | 5 | 0.5s | TARPD1E1 10/1A 5VA Cl.: 0,5S |
| 15 | 1 | 5 | 0.5s | TARPD1E1 15/1A 5VA Cl.: 0,5S |
| 20 | 1 | 5 | 0.5s | TARPD1E1 20/1A 5VA Cl.: 0,5S |
| 25 | 1 | 5 | 0.5s | TARPD1E1 25/1A 5VA Cl.: 0,5S |
| 30 | 1 | 5 | 0.5s | TARPD1E1 30/1A 5VA Cl.: 0,5S |
| 40 | 1 | 5 | 0.5s | TARPD1E1 40/1A 5VA Cl.: 0,5S |
| 1 | 1 | 5 | 0.2 | TARPD1E1 1/1A 5VA Cl.: 0,2 |
| 5 | 1 | 5 | 0.2 | TARPD1E1 5/1A 5VA Cl.: 0,2 |
| 10 | 1 | 5 | 0.2 | TARPD1E1 10/1A 5VA Cl.: 0,2 |
| 15 | 1 | 5 | 0.2 | TARPD1E1 15/1A 5VA Cl.: 0,2 |
| 20 | 1 | 5 | 0.2 | TARPD1E1 20/1A 5VA Cl.: 0,2 |
| 25 | 1 | 5 | 0.2 | TARPD1E1 25/1A 5VA Cl.: 0,2 |
| 30 | 1 | 5 | 0.2 | TARPD1E1 30/1A 5VA Cl.: 0,2 |
| 40 | 1 | 5 | 0.2 | TARPD1E1 40/1A 5VA Cl.: 0,2 |
| 1 | 1 | 5 | 0.2s | TARPD1E1 1/1A 5VA Cl.: 0,2S |
| 5 | 1 | 5 | 0.2s | TARPD1E1 5/1A 5VA Cl.: 0,2S |
| 10 | 1 | 5 | 0.2s | TARPD1E1 10/1A 5VA Cl.: 0,2S |
| 15 | 1 | 5 | 0.2s | TARPD1E1 15/1A 5VA Cl.: 0,2S |
| 20 | 1 | 5 | 0.2s | TARPD1E1 20/1A 5VA Cl.: 0,2S |
| 25 | 1 | 5 | 0.2s | TARPD1E1 25/1A 5VA Cl.: 0,2S |
| 30 | 1 | 5 | 0.2s | TARPD1E1 30/1A 5VA Cl.: 0,2S |
| 40 | 1 | 5 | 0.2s | TARPD1E1 40/1A 5VA Cl.: 0,2S |
