Kábelre húzható áramváltó , Revalco TCSN1080

Áramváltó 50... 4000 A AC áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5, 1 és 3

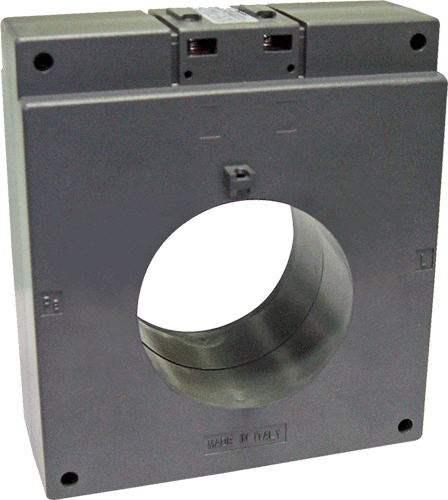

Revalco kábelre és áramsínre húzható áramváltó, TCSN1080

AC áramváltó, TCSN1080

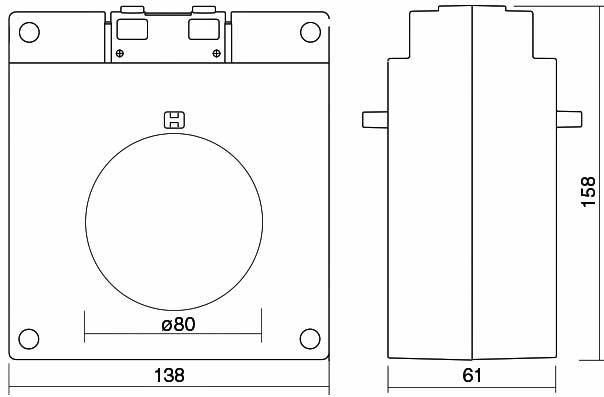

  • Kábelátmérő: max. 80 mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kVeff, 50Hz, 1 p
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C

Áramváltó műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) Cl Megnevezés
500 5 10 0,5 TCSN1080 500/5A, 10VA, Cl.0,5
600 5 10 0,5 TCSN1080 600/5A, 10VA, Cl.0,5
750 5 10 0,5 TCSN1080 750/5A, 10VA, Cl.0,5
800 5 10 0,5 TCSN1080 B00/5A, 10VA, Cl.0,5
1000 5 10 0,5 TCSN1080 1k0/5A, 10VA, Cl.0,5
1200 5 15 0,5 TCSN1080 1k2/5A, 15VA, Cl.0,5
1250 5 20 0,5 TCSN1080 1k25/5A, 20VA, Cl.0,5
1500 5 20 0,5 TCSN1080 1k5/5A, 20VA, Cl.0,5
1600 5 20 0,5 TCSN1080 1k6/5A, 20VA, Cl.0,5
2000 5 25 0,5 TCSN1080 2k0/5A, 25VA, Cl.0,5
2500 5 25 0,5 TCSN1080 2k5/5A, 25VA, Cl.0,5
3000 5 25 0,5 TCSN1080 3k0/5A, 25VA, Cl.0,5
3200 5 25 0,5 TCSN1080 3k2/5A, 25VA, Cl.0,5
4000 5 30 0,5 TCSN1080 4k0/5A, 30VA, Cl.0,5
500 5 15 1 TCSN1080 500/5A, 15VA, Cl.3
600 5 15 1 TCSN1080 600/5A, 15VA, Cl.3
750 5 1B 1 TCSN1080 750/5A, 15VA, Cl.3
800 5 1B 1 TCSN1080 B00/5A, VA, Cl.3
1000 5 22 1 TCSN1080 1k0/5A, VA, Cl.3
1200 5 25 1 TCSN1080 1k2/5A, VA, Cl.3
1250 5 25 1 TCSN1080 1k25/5A, VA, Cl.3
1500 5 30 1 TCSN1080 1k5/5A, VA, Cl.3
1600 5 30 1 TCSN1080 1k6/5A, VA, Cl.3
2000 5 35 1 TCSN1080 2k0/5A, VA, Cl.3
2500 5 35 1 TCSN1080 2k5/5A, VA, Cl.3
3000 5 35 1 TCSN1080 3k0/5A, VA, Cl.3
3200 5 35 1 TCSN1080 3k2/5A, VA, Cl.3
4000 5 40 1 TCSN1080 4k0/5A, VA, Cl.3
500 5 20 3 TCSN1080 500/5A, 20VA, Cl.3
600 5 20 3 TCSN1080 600/5A, 20VA, Cl.3
750 5 22 3 TCSN1080 750/5A, 22VA, Cl.3
800 5 22 3 TCSN1080 B00/5A, 22VA, Cl.3
1000 5 28 3 TCSN10B0 1k0/5A, 28VA, Cl.3
1200 5 30 3 TCSN1080 1k2/5A, 30VA, Cl.3
1250 5 30 3 TCSN1080 1k25/5A, 30VA, Cl.3
1500 5 40 3 TCSN1080 1k5/5A, 40VA, Cl.3
1600 5 40 3 TCSN1080 1k6/5A, 40VA, Cl.3
2000 5 40 3 TCSN1080 2k0/5A, 40VA, Cl.3
2500 5 40 3 TCSN1080 2k5/5A, 40VA, Cl.3
3000 5 40 3 TCSN1080 3k0/5A, 40VA, Cl.3
3200 5 40 3 TCSN1080 3k2/5A, 40VA, Cl.3
4000 5 50 3 TCSN1080 4k0/5A, 50VA, Cl.3
