Áramváltó áramsínre, Revalco TCSN12VE

Áramváltó 1000... 5000 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, 0.5, 1 és 3 pontossági osztállyal

Revalco kábelre és áramsínre húzható áramváltó, TCSN12VE

AC áramváltó, TCSN12VE

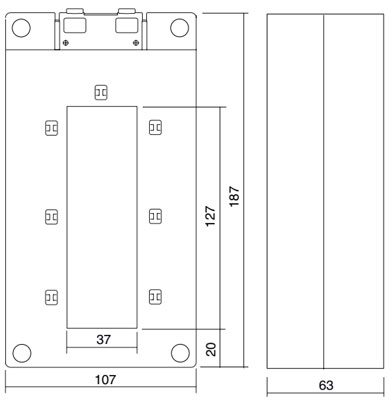

  • Áramsín, függőleges 35x125 mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV,eff, 50 Hz, 1 perc
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C,
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
1000/5A 5 10 0.5 TCSN12VE 1000/5A 10VA cl: 0.5
1200/5A 5 10 0.5 TCSN12VE 1200/5A 10VA cl: 0.5
1500/5A 5 10 0.5 TCSN12VE 1500/5A 10VA cl: 0.5
2000/5A 5 20 0.5 TCSN12VE 2000/5A 20VA cl: 0.5
2500/5A 5 20 0.5 TCSN12VE 2500/5A 20VA cl: 0.5
3000/5A 5 25 0.5 TCSN12VE 3000/5A 25VA cl: 0.5
4000/5A 5 30 0.5 TCSN12VE 4000/5A 30VA cl: 0.5
5000/5A 5 30 0.5 TCSN12VE 5000/5A 30VA cl: 0.5
1000/5A 5 12 1 TCSN12VE 1000/5A 12VA cl: 1
1200/5A 5 12 1 TCSN12VE 1200/5A 12VA cl: 1
1500/5A 5 15 1 TCSN12VE 1500/5A 15VA cl: 1
2000/5A 5 25 1 TCSN12VE 2000/5A 25VA cl: 1
2500/5A 5 25 1 TCSN12VE 2500/5A 25VA cl: 1
3000/5A 5 30 1 TCSN12VE 3000/5A 30VA cl: 1
4000/5A 5 35 1 TCSN12VE 4000/5A 35VA cl: 1
5000/5A 5 35 1 TCSN12VE 5000/5A 35VA cl: 1
1000/5A 5 15 3 TCSN12VE 1000/5A 15VA cl: 3
1200/5A 5 15 3 TCSN12VE 1200/5A 15VA cl: 3
1500/5A 5 20 3 TCSN12VE 1500/5A 20VA cl: 3
2000/5A 5 30 3 TCSN12VE 2000/5A 30VA cl: 3
2500/5A 5 30 3 TCSN12VE 2500/5A 30VA cl: 3
3000/5A 5 40 3 TCSN12VE 3000/5A 40VA cl: 3
4000/5A 5 40 3 TCSN12VE 4000/5A 40VA cl: 3
5000/5A 5 40 3 TCSN12VE 5000/5A 40VA cl: 3
1000/5A 1 10 0.5 TCSN12V 1E 400/1A 10VA cl: 0.5
1200/5A 1 10 0.5 TCSN12V 1E 1200/1A 10VA cl: 0.5
1500/5A 1 10 0.5 TCSN12V 1E 1500/1A 10VA cl: 0.5
2000/5A 1 20 0.5 TCSN12V 1E 2000/1A 20VA cl: 0.5
2500/5A 1 20 0.5 TCSN12V 1E 2500/1A 20VA cl: 0.5
3000/5A 1 25 0.5 TCSN12V 1E 3000/1A 25VA cl: 0.5
4000/5A 1 30 0.5 TCSN12V 1E 4000/1A 30VA cl: 0.5
5000/5A 1 30 0.5 TCSN12V 1E 5000/1A 30VA cl: 0.5
1000/5A 1 12 1 TCSN12V 1E 400/1A 12VA cl: 1
1200/5A 1 12 1 TCSN12V 1E 1200/1A 12VA cl: 1
1500/5A 1 15 1 TCSN12V 1E 1500/1A 15VA cl: 1
2000/5A 1 25 1 TCSN12V 1E 2000/1A 25VA cl: 1
2500/5A 1 25 1 TCSN12V 1E 2500/1A 25VA cl: 1
3000/5A 1 30 1 TCSN12V 1E 3000/1A 30VA cl: 1
4000/5A 1 35 1 TCSN12V 1E 4000/1A 35VA cl: 1
5000/5A 1 35 1 TCSN12V 1E 5000/1A 35VA cl: 1
1000/5A 1 15 3 TCSN12V 1E 400/1A 15VA cl: 3
1200/5A 1 15 3 TCSN12V 1E 1200/1A 15VA cl: 3
1500/5A 1 20 3 TCSN12V 1E 1500/1A 20VA cl: 3
2000/5A 1 30 3 TCSN12V 1E 2000/1A 30VA cl: 3
2500/5A 1 30 3 TCSN12V 1E 2500/1A 30VA cl: 3
3000/5A 1 40 3 TCSN12V 1E 3000/1A 40VA cl: 3
4000/5A 1 40 3 TCSN12V 1E 4000/1A 40VA cl: 3
5000/5A 1 40 3 TCSN12V 1E 5000/1A 40VA cl: 3
