Áramváltó kábelre és áramsínre, Revalco TCSN4DE

Áramváltó 100A... 1000 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5, 1 és 3

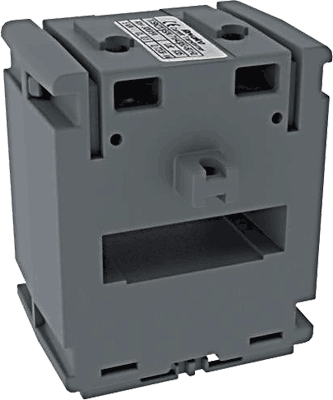

Revalco kábelre és áramsínre húzható áramváltó, TCSN4DE

AC áramváltó, TCSN4DE

  • Áramsín, víszintes: 40x10, 30x10 mm
  • Kábelátmérő: max. ∅10 mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV,eff, 50 Hz, 1 perc
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C,

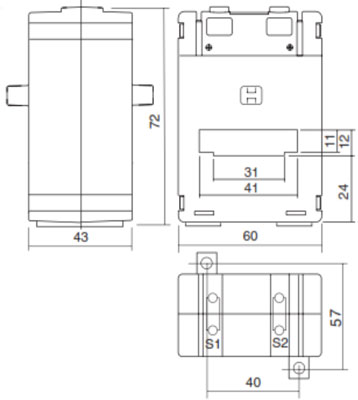

Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
100 5 2,5 0.5 TCSN4DE 100/5A 2,5VA cl: 0.5
120 5 2,5 0.5 TCSN4DE 120/5A 2,5VA cl: 0.5
125 5 2,5 0.5 TCSN4DE 125/5A 2,5VA cl: 0.5
150 5 5 0.5 TCSN4DE 150/5A 5VA cl: 0.5
200 5 5 0.5 TCSN4DE 200/5A 5VA cl: 0.5
250 5 5 0.5 TCSN4DE 250/5A 5VA cl: 0.5
300 5 5 0.5 TCSN4DE 300/5A 5VA cl: 0.5
400 5 5 0.5 TCSN4DE 400/5A 5VA cl: 0.5
500 5 5 0.5 TCSN4DE 500/5A 5VA cl: 0.5
600 5 5 0.5 TCSN4DE 600/5A 5VA cl: 0.5
800 5 7 0.5 TCSN4DE 800/5A 7VA cl: 0.5
1000 5 7 0.5 TCSN4DE 1000/5A 7VA cl: 0.5
100 5 5 1 TCSN4DE 100/5A 5VA cl: 1
120 5 5 1 TCSN4DE 120/5A 5VA cl: 1
125 5 5 1 TCSN4DE 125/5A 5VA cl: 1
150 5 7 1 TCSN4DE 150/5A 7VA cl: 1
200 5 7 1 TCSN4DE 200/5A 7VA cl: 1
250 5 7 1 TCSN4DE 250/5A 7VA cl: 1
300 5 7 1 TCSN4DE 300/5A 7VA cl: 1
400 5 7 1 TCSN4DE 400/5A 7VA cl: 1
500 5 7 1 TCSN4DE 500/5A 7VA cl: 1
600 5 7 1 TCSN4DE 600/5A 7VA cl: 1
800 5 10 1 TCSN4DE 800/5A 10VA cl: 1
1000 5 10 1 TCSN4DE 1000/5A 10VA cl: 1
100 5 7 3 TCSN4DE 100/5A 7VA cl: 3
120 5 7 3 TCSN4DE 120/5A 7VA cl: 3
125 5 7 3 TCSN4DE 125/5A 7VA cl: 3
150 5 10 3 TCSN4DE 150/5A 10VA cl: 3
200 5 10 3 TCSN4DE 200/5A 10VA cl: 3
250 5 10 3 TCSN4DE 250/5A 10VA cl: 3
300 5 10 3 TCSN4DE 300/5A 10VA cl: 3
400 5 10 3 TCSN4DE 400/5A 10VA cl: 3
500 5 10 3 TCSN4DE 500/5A 10VA cl: 3
600 5 10 3 TCSN4DE 600/5A 10VA cl: 3
800 5 15 3 TCSN4DE 800/5A 15VA cl: 3
1000 5 15 3 TCSN4DE 1000/5A 15VA cl: 3
100 1 2,5 0.5 TCSN4D 1E 100/1A 2,5VA cl: 0.5
120 1 2,5 0.5 TCSN4D 1E 120/1A 2,5VA cl: 0.5
125 1 2,5 0.5 TCSN4D 1E 125/1A 2,5VA cl: 0.5
150 1 5 0.5 TCSN4D 1E 150/1A 5VA cl: 0.5
200 1 5 0.5 TCSN4D 1E 200/1A 5VA cl: 0.5
250 1 5 0.5 TCSN4D 1E 250/1A 5VA cl: 0.5
300 1 5 0.5 TCSN4D 1E 300/1A 5VA cl: 0.5
400 1 5 0.5 TCSN4D 1E 400/1A 5VA cl: 0.5
500 1 5 0.5 TCSN4D 1E 500/1A 5VA cl: 0.5
600 1 5 0.5 TCSN4D 1E 600/1A 5VA cl: 0.5
800 1 7 0.5 TCSN4D 1E 800/1A 7VA cl: 0.5
1000 1 7 0.5 TCSN4D 1E 1000/1A 7VA cl: 0.5
100 1 5 1 TCSN4D 1E 100/1A 5VA cl: 1
120 1 5 1 TCSN4D 1E 120/1A 5VA cl: 1
125 1 5 1 TCSN4D 1E 125/1A 5VA cl: 1
150 1 7 1 TCSN4D 1E 150/1A 7VA cl: 1
200 1 7 1 TCSN4D 1E 200/1A 7VA cl: 1
250 1 7 1 TCSN4D 1E 250/1A 7VA cl: 1
300 1 7 1 TCSN4D 1E 300/1A 7VA cl: 1
400 1 7 1 TCSN4D 1E 400/1A 7VA cl: 1
500 1 7 1 TCSN4D 1E 500/1A 7VA cl: 1
600 1 7 1 TCSN4D 1E 600/1A 7VA cl: 1
800 1 10 1 TCSN4D 1E 800/1A 10VA cl: 1
1000 1 10 1 TCSN4D 1E 1000/1A 10VA cl: 1
100 1 7 3 TCSN4D 1E 100/1A 7VA cl: 3
120 1 7 3 TCSN4D 1E 120/1A 7VA cl: 3
125 1 7 3 TCSN4D 1E 125/1A 7VA cl: 3
150 1 10 3 TCSN4D 1E 150/1A 10VA cl: 3
200 1 10 3 TCSN4D 1E 200/1A 10VA cl: 3
250 1 10 3 TCSN4D 1E 250/1A 10VA cl: 3
300 1 10 3 TCSN4D 1E 300/1A 10VA cl: 3
400 1 10 3 TCSN4D 1E 400/1A 10VA cl: 3
500 1 10 3 TCSN4D 1E 500/1A 10VA cl: 3
600 1 10 3 TCSN4D 1E 600/1A 10VA cl: 3
800 1 15 3 TCSN4D 1E 800/1A 15VA cl: 3
1000 1 15 3 TCSN4D 1E 1000/1A 15VA cl: 3
