Kábelre húzható áramváltó , Revalco TCSN832

Áramváltó 80... 400 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5, 1 és 3

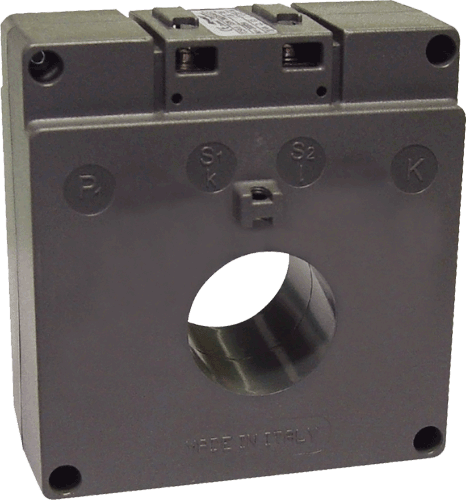

Revalco kábelre húzható áramváltó, TCSN832

AC áramváltó, TCSN832

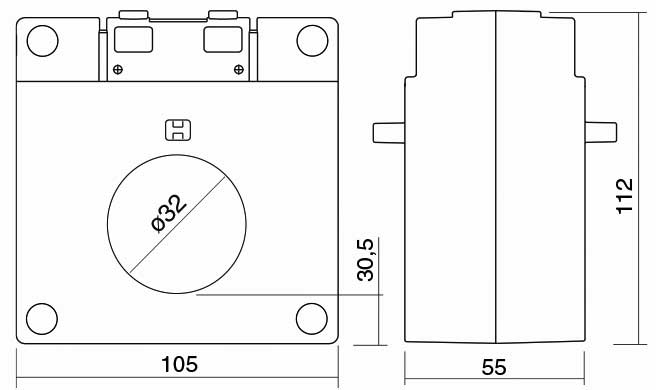

  • Kábelátmérő: max. 30 mm
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kVeff, 50Hz, 1 p
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C

Áramváltó műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) Cl Megnevezés
80 5 2 0,5 TCSN832 80/5A, 2VA, Cl.0,5
100 5 3 0,5 TCSN832 100/5A, 3VA, Cl.0,5
120 5 4 0,5 TCSN832 120/5A, 4VA, Cl.0,5
125 5 4 0,5 TCSN832 125/5A, 4VA, Cl.0,5
150 5 5 0,5 TCSN832 150/5A, 5VA, Cl.0,5
200 5 8 0,5 TCSN832 200/5A, 8VA, Cl.0,5
250 5 15 0,5 TCSN832 250/5A, 15VA, Cl.0,5
300 5 20 0,5 TCSN832 300/5A, 20VA, Cl.0,5
400 5 30 0,5 TCSN832 400/5A, 30VA, Cl.0,5
80 5 4 1 TCSN832 80/5A, 4VA, Cl.1
100 5 5 1 TCSN832 100/5A, 5VA, Cl.1
120 5 7 1 TCSN832 120/5A, 7VA, Cl.1
125 5 7 1 TCSN832 125/5A, 7VA, Cl.1
150 5 10 1 TCSN832 150/5A, 10VA, Cl.1
200 5 15 1 TCSN832 200/5A, 15VA, Cl.1
250 5 25 1 TCSN832 250/5A, 25VA, Cl.1
300 5 30 1 TCSN832 300/5A, 30VA, Cl.1
400 5 40 1 TCSN832 400/5A, 40VA, Cl.1
80 5 8 3 TCSN832 80/5A, 8VA, Cl.3
100 5 10 3 TCSN832 100/5A, 10VA, Cl.3
120 5 15 3 TCSN832 120/5A, 15VA, Cl.3
125 5 15 3 TCSN832 125/5A, 15VA, Cl.3
150 5 20 3 TCSN832 150/5A, 20VA, Cl.3
200 5 25 3 TCSN832 200/5A, 25VA, Cl.3
250 5 30 3 TCSN832 250/5A, 30VA, Cl.3
300 5 40 3 TCSN832 300/5A, 40VA, Cl.3
400 5 50 3 TCSN832 400/5A, 50VA, Cl.3
80 1 2 0,5 TCSN832-1 80/1A, 2VA, Cl.0,5
100 1 3 0,5 TCSN832-1 100/1A, 3VA, Cl.0,5
120 1 4 0,5 TCSN832-1 120/1A, 4VA, Cl.0,5
125 1 4 0,5 TCSN832-1 125/1A, 4VA, Cl.0,5
150 1 5 0,5 TCSN832-1 150/1A, 5VA, Cl.0,5
200 1 8 0,5 TCSN832-1 200/1A, 8VA, Cl.0,5
250 1 15 0,5 TCSN832-1 250/1A, 15VA, Cl.0,5
300 1 20 0,5 TCSN832-1 300/1A, 20VA, Cl.0,5
400 1 30 0,5 TCSN832-1 400/1A, 30VA, Cl.0,5
80 1 4 1 TCSN832-1 80/1A, 4VA, Cl.1
100 1 5 1 TCSN832-1 100/1A, 5VA, Cl.1
120 1 7 1 TCSN832-1 120/1A, 7VA, Cl.1
125 1 7 1 TCSN832-1 125/1A, 7VA, Cl.1
150 1 10 1 TCSN832-1 150/1A, 10VA, Cl.1
200 1 15 1 TCSN832-1 200/1A, 15VA, Cl.1
250 1 25 1 TCSN832-1 250/1A, 25VA, Cl.1
300 1 30 1 TCSN832-1 300/1A, 30VA, Cl.1
400 1 40 1 TCSN832-1 400/1A, 40VA, Cl.1
80 1 8 3 TCSN832-1 80/1A, 8VA, Cl.3
100 1 10 3 TCSN832-1 100/1A, 10VA, Cl.3
120 1 15 3 TCSN832-1 120/1A, 15VA, Cl.3
125 1 15 3 TCSN832-1 125/1A, 15VA, Cl.3
150 1 20 3 TCSN832-1 150/1A, 20VA, Cl.3
200 1 25 3 TCSN832-1 200/1A, 25VA, Cl.3
250 1 30 3 TCSN832-1 250/1A, 30VA, Cl.3
300 1 40 3 TCSN832-1 300/1A, 40VA, Cl.3
400 1 50 3 TCSN832-1 400/1A, 50VA, Cl.3
