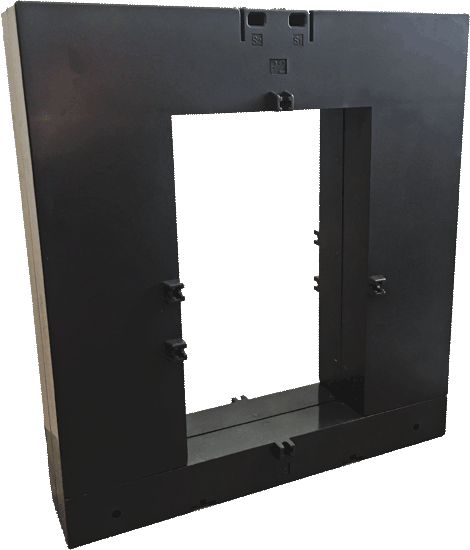

Áramváltó nyitható vasmaggal, Revalco TCSNA166

Áramváltó 1250... 5000 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, 0.5 pontossági osztállyal

Revalco áramsínre húzható áramváltó, TCSNA166

AC nyitható áramváltó, TCSNA166

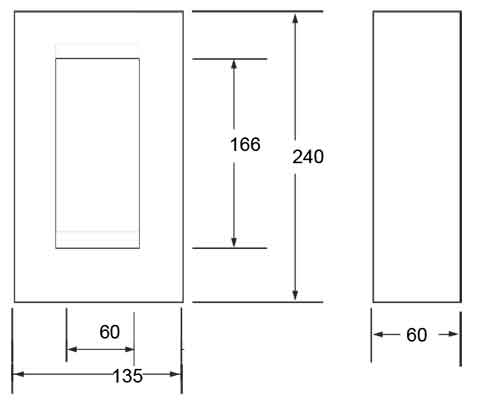

  • Áramsín: 166x60 mm
  • Plombázható kicezetés takaró (opció, rendelési kód: ATCS1C)
  • Kivezetések az áramváltó tetején
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
1250 5 20 0.5 TCSNA166 1k25/5A 20VA cl: 0.5
1500 5 20 0.5 TCSNA166 1k5/5A 20VA cl: 0.5
2000 5 20 0.5 TCSNA166 2k0/5A 20VA cl: 0.5
2500 5 20 0.5 TCSNA166 2k5/5A 20VA cl: 0.5
3000 5 20 0.5 TCSNA166 3k0/5A 20VA cl: 0.5
4000 5 30 0.5 TCSNA166 4k0/5A 30VA cl: 0.5
5000 5 30 0.5 TCSNA166 5k0/5A 30VA cl: 0.5
1250 1 20 0.5 TCSNA166 1 1k25/1A 20VA cl: 0.5
1500 1 20 0.5 TCSNA166 1 1k5/1A 20VA cl: 0.5
2000 1 20 0.5 TCSNA166 1 2k0/1A 20VA cl: 0.5
2500 1 20 0.5 TCSNA166 1 2k5/1A 20VA cl: 0.5
3000 1 20 0.5 TCSNA166 1 3k0/1A 20VA cl: 0.5
4000 1 30 0.5 TCSNA166 1 4k0/1A 30VA cl: 0.5
5000 1 30 0.5 TCSNA166 1 5k0/1A 30VA cl: 0.5
