Áramváltó nyitható vasmaggal, Revalco TCSNA200

Áramváltó 1000... 6000 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, 0.5 pontossági osztállyal

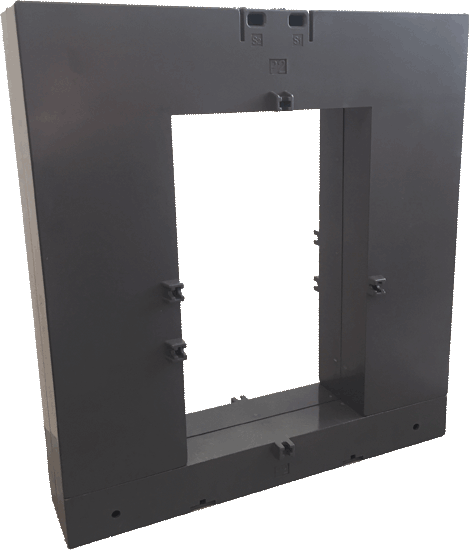

Revalco áramsínre húzható áramváltó, TCSNA200

AC áramváltó TCSNA200

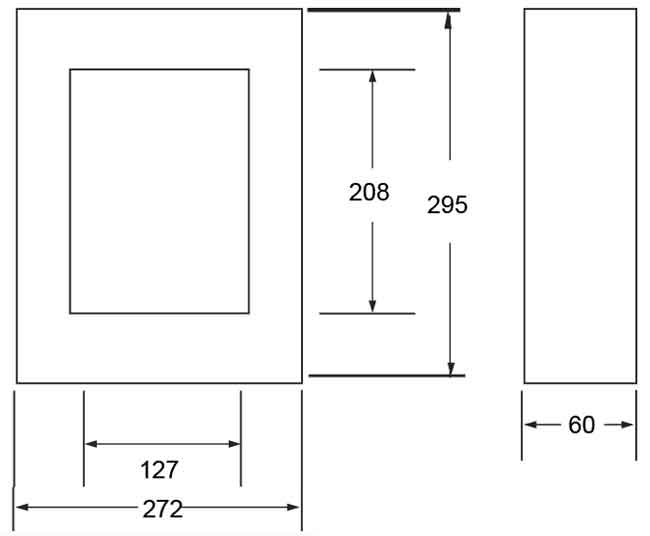

  • Áramsín: 1 db. 125x200 mm vízszintes, vagy 1 db. 200x125 mm fügőleges áramsín
  • Kivezetések az áramvltó tetején
  • Plombázható kicezetés takaró (opció, rendelési kód: ATCS1C)
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
1000 5 10 0.5 TCSNA200 1k0/5A 10VA cl: 0.5
1200 5 10 0.5 TCSNA200 1k2/5A 10VA cl: 0.5
1500 5 10 0.5 TCSNA200 1k5/5A 10VA cl: 0.5
2000 5 15 0.5 TCSNA200 2k0/5A 15VA cl: 0.5
2500 5 20 0.5 TCSNA200 2k5/5A 20VA cl: 0.5
3000 5 20 0.5 TCSNA200 3k0/5A 20VA cl: 0.5
4000 5 30 0.5 TCSNA200 4k0/5A 30VA cl: 0.5
5000 5 30 0.5 TCSNA200 5k0/5A 30VA cl: 0.5
6000 5 30 0.5 TCSNA200 6k0/5A 30VA cl: 0.5
1000 1 10 0.5 TCSNA200 1 1k0/1A 10VA cl: 0.5
1200 1 10 0.5 TCSNA200 1 1k2/1A 10VA cl: 0.5
1500 1 10 0.5 TCSNA200 1 1k5/1A 10VA cl: 0.5
2000 1 15 0.5 TCSNA200 1 2k0/1A 15VA cl: 0.5
2500 1 20 0.5 TCSNA200 1 2k5/1A 20VA cl: 0.5
3000 1 20 0.5 TCSNA200 1 3k0/1A 20VA cl: 0.5
4000 1 30 0.5 TCSNA200 1 4k0/1A 30VA cl: 0.5
5000 1 30 0.5 TCSNA200 1 5k0/1A 30VA cl: 0.5
6000 1 30 0.5 TCSNA200 1 6k0/1A 30VA cl: 0.5
