Áramváltó tekercselt primerrel, TCSNPD1E

Áramváltó beépíett ármasínnel 40... 500 A áramok mérésére,5A, vagy 1A szekunder árammal

Áramváltó tekercselt primerrel, TARPD1E

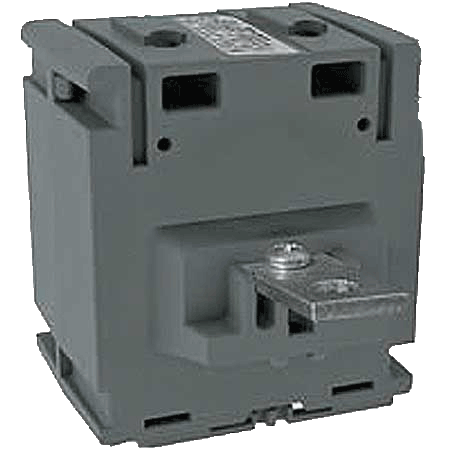

AC áramváltó TCSNPD1E

  • Szekunder kivezetések az áramváltó tetején
  • Felszerelés: sík felületre a vele szállított tartozékokkal
  • Plombázható kivezetés takaró
  • Folyamatos túlterhelés: 1,2 x In
  • Működési feszültség, Um: max. 0.72 kV
  • Normál termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
  • Normál dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50/60 Hz
  • Szigetelési osztály: E (IEC 185)
  • Működési hőmérséklet: -20... 40°C

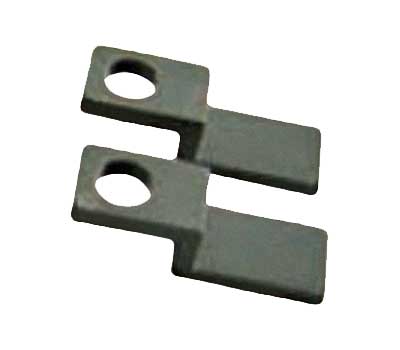

Adatlap Tartozékok

Méréstartományok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus
40 5 6 0.5 TCSNPD1E 40/5A 6VA cl: 0.5
50 5 6 0.5 TCSNPD1E 50/5A 6VA cl: 0.5
60 5 6 0.5 TCSNPD1E 60/5A 6VA cl: 0.5
75 5 6 0.5 TCSNPD1E 75/5A 6VA cl: 0.5
80 5 6 0.5 TCSNPD1E 80/5A 6VA cl: 0.5
100 5 6 0.5 TCSNPD1E 100/5A 6VA cl: 0.5
120 5 6 0.5 TCSNPD1E 120/5A 6VA cl: 0.5
125 5 6 0.5 TCSNPD1E 125/5A 6VA cl: 0.5
150 5 6 0.5 TCSNPD1E 150/5A 6VA cl: 0.5
200 5 6 0.5 TCSNPD1E 200/5A 6VA cl: 0.5
250 5 6 0.5 TCSNPD1E 250/5A 6VA cl: 0.5
300 5 6 0.5 TCSNPD1E 300/5A 6VA cl: 0.5
400 5 6 0.5 TCSNPD1E 400/5A 6VA cl: 0.5
500 5 6 0.5 TCSNPD1E 500/5A 6VA cl: 0.5
40 5 10 1 TCSNPD1E 40/5A 10VA cl: 1
50 5 10 1 TCSNPD1E 50/5A 10VA cl: 1
60 5 10 1 TCSNPD1E 60/5A 10VA cl: 1
75 5 10 1 TCSNPD1E 75/5A 10VA cl: 1
80 5 10 1 TCSNPD1E 80/5A 10VA cl: 1
100 5 10 1 TCSNPD1E 100/5A 10VA cl: 1
120 5 10 1 TCSNPD1E 120/5A 10VA cl: 1
125 5 10 1 TCSNPD1E 125/5A 10VA cl: 1
150 5 10 1 TCSNPD1E 150/5A 10VA cl: 1
200 5 10 1 TCSNPD1E 200/5A 10VA cl: 1
250 5 10 1 TCSNPD1E 250/5A 10VA cl: 1
300 5 10 1 TCSNPD1E 300/5A 10VA cl: 1
400 5 10 1 TCSNPD1E 400/5A 10VA cl: 1
500 5 10 1 TCSNPD1E 500/5A 10VA cl: 1
40 5 12 3 TCSNPD1E 40/5A 12VA cl: 3
50 5 12 3 TCSNPD1E 50/5A 12VA cl: 3
60 5 12 3 TCSNPD1E 60/5A 12VA cl: 3
75 5 12 3 TCSNPD1E 75/5A 12VA cl: 3
80 5 12 3 TCSNPD1E 80/5A 12VA cl: 3
100 5 12 3 TCSNPD1E 100/5A 12VA cl: 3
120 5 12 3 TCSNPD1E 120/5A 12VA cl: 3
125 5 12 3 TCSNPD1E 125/5A 12VA cl: 3
150 5 12 3 TCSNPD1E 150/5A 12VA cl: 3
200 5 12 3 TCSNPD1E 200/5A 12VA cl: 3
250 5 12 3 TCSNPD1E 250/5A 12VA cl: 3
300 5 12 3 TCSNPD1E 300/5A 12VA cl: 3
400 5 12 3 TCSNPD1E 400/5A 12VA cl: 3
500 5 12 3 TCSNPD1E 500/5A 12VA cl: 3
40 1 6 0.5 TCSNPD1E 1 40/1A 6VA cl: 0.5
50 1 6 0.5 TCSNPD1E 1 50/1A 6VA cl: 0.5
60 1 6 0.5 TCSNPD1E 1 60/1A 6VA cl: 0.5
75 1 6 0.5 TCSNPD1E 1 75/1A 6VA cl: 0.5
80 1 6 0.5 TCSNPD1E 1 80/1A 6VA cl: 0.5
100 1 6 0.5 TCSNPD1E 1 100/1A 6VA cl: 0.5
120 1 6 0.5 TCSNPD1E 1 120/1A 6VA cl: 0.5
125 1 6 0.5 TCSNPD1E 1 125/1A 6VA cl: 0.5
150 1 6 0.5 TCSNPD1E 1 150/1A 6VA cl: 0.5
200 1 6 0.5 TCSNPD1E 1 200/1A 6VA cl: 0.5
250 1 6 0.5 TCSNPD1E 1 250/1A 6VA cl: 0.5
300 1 6 0.5 TCSNPD1E 1 300/1A 6VA cl: 0.5
400 1 6 0.5 TCSNPD1E 1 400/1A 6VA cl: 0.5
500 1 6 0.5 TCSNPD1E 1 500/1A 6VA cl: 0.5
40 1 10 1 TCSNPD1E 1 40/1A 10VA cl: 1
50 1 10 1 TCSNPD1E 1 50/1A 10VA cl: 1
60 1 10 1 TCSNPD1E 1 60/1A 10VA cl: 1
75 1 10 1 TCSNPD1E 1 75/1A 10VA cl: 1
80 1 10 1 TCSNPD1E 1 80/1A 10VA cl: 1
100 1 10 1 TCSNPD1E 1 100/1A 10VA cl: 1
120 1 10 1 TCSNPD1E 1 120/1A 10VA cl: 1
125 1 10 1 TCSNPD1E 1 125/1A 10VA cl: 1
150 1 10 1 TCSNPD1E 1 150/1A 10VA cl: 1
200 1 10 1 TCSNPD1E 1 200/1A 10VA cl: 1
250 1 10 1 TCSNPD1E 1 250/1A 10VA cl: 1
300 1 10 1 TCSNPD1E 1 300/1A 10VA cl: 1
400 1 10 1 TCSNPD1E 1 400/1A 10VA cl: 1
500 1 10 1 TCSNPD1E 1 500/1A 10VA cl: 1
40 1 12 3 TCSNPD1E 1 40/1A 12VA cl: 3
50 1 12 3 TCSNPD1E 1 50/1A 12VA cl: 3
60 1 12 3 TCSNPD1E 1 60/1A 12VA cl: 3
75 1 12 3 TCSNPD1E 1 75/1A 12VA cl: 3
80 1 12 3 TCSNPD1E 1 80/1A 12VA cl: 3
100 1 12 3 TCSNPD1E 1 100/1A 12VA cl: 3
120 1 12 3 TCSNPD1E 1 120/1A 12VA cl: 3
125 1 12 3 TCSNPD1E 1 125/1A 12VA cl: 3
150 1 12 3 TCSNPD1E 1 150/1A 12VA cl: 3
200 1 12 3 TCSNPD1E 1 200/1A 12VA cl: 3
250 1 12 3 TCSNPD1E 1 250/1A 12VA cl: 3
300 1 12 3 TCSNPD1E 1 300/1A 12VA cl: 3
400 1 12 3 TCSNPD1E 1 400/1A 12VA cl: 3
500 1 12 3 TCSNPD1E 1 500/1A 12VA cl: 3
