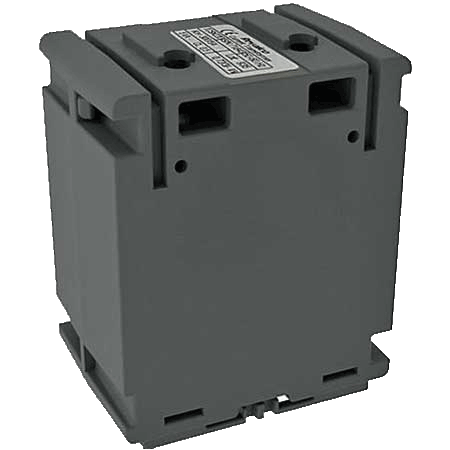

Áramváltó tekercselt primerrel, TCSNPDE
Áramváltó 1.... 200 A áramok mérésére, 5A, vagy 1A szekunder árammal, Cl.: 0.5, 1 és 3

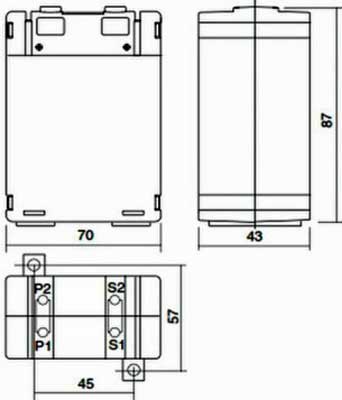

AC áramváltó TCSNPDE
- Szekunder kivezetések az áramváltó tetején
- Felszerelés: sík felületre a vele szállított tartozékokkal
- Plombázható kivezetés takaró
- Folyamatos túlterhelés: 1,2 x In
- Működési feszültség, Um: max. 0.72 kV
- Termikus rövidrezárási áram (Ith): 40*Ipn, 1 s
- Dinamikus rövidrezárási áram (Idin): 2.5*Ith, 1 s
- Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
- Működési frekvencia: 50/60 Hz
- Szigetelési osztály: E (IEC 185)
- Működési hőmérséklet: -20... 40°C
Méréstartományok - rendelési kódok
| Ip (A) | Is (A) | P (VA) | Cl | Típus |
|---|---|---|---|---|
| 1 | 5 | 6 | 0.5 | TCSNPDE 1/5A 6VA cl: 0.5 |
| 5 | 5 | 6 | 0.5 | TCSNPDE 5/5A 6VA cl: 0.5 |
| 10 | 5 | 6 | 0.5 | TCSNPDE 10/5A 6VA cl: 0.5 |
| 15 | 5 | 6 | 0.5 | TCSNPDE 15/5A 6VA cl: 0.5 |
| 20 | 5 | 6 | 0.5 | TCSNPDE 20/5A 6VA cl: 0.5 |
| 25 | 5 | 6 | 0.5 | TCSNPDE 25/5A 6VA cl: 0.5 |
| 30 | 5 | 6 | 0.5 | TCSNPDE 30/5A 6VA cl: 0.5 |
| 40 | 5 | 6 | 0.5 | TCSNPDE 40/5A 6VA cl: 0.5 |
| 50 | 5 | 6 | 0.5 | TCSNPDE 50/5A 6VA cl: 0.5 |
| 80 | 5 | 6 | 0.5 | TCSNPDE 80/5A 6VA cl: 0.5 |
| 100 | 5 | 6 | 0.5 | TCSNPDE 100/5A 6VA cl: 0.5 |
| 120 | 5 | 6 | 0.5 | TCSNPDE 120/5A 6VA cl: 0.5 |
| 150 | 5 | 6 | 0.5 | TCSNPDE 150/5A 6VA cl: 0.5 |
| 200 | 5 | 6 | 0.5 | TCSNPDE 200/5A 6VA cl: 0.5 |
| 1 | 5 | 10 | 1 | TCSNPDE 1/5A 10VA cl: 1 |
| 5 | 5 | 10 | 1 | TCSNPDE 5/5A 10VA cl: 1 |
| 10 | 5 | 10 | 1 | TCSNPDE 10/5A 10VA cl: 1 |
| 15 | 5 | 10 | 1 | TCSNPDE 15/5A 10VA cl: 1 |
| 20 | 5 | 10 | 1 | TCSNPDE 20/5A 10VA cl: 1 |
| 25 | 5 | 10 | 1 | TCSNPDE 25/5A 10VA cl: 1 |
| 30 | 5 | 10 | 1 | TCSNPDE 30/5A 10VA cl: 1 |
| 40 | 5 | 10 | 1 | TCSNPDE 40/5A 10VA cl: 1 |
| 50 | 5 | 10 | 1 | TCSNPDE 50/5A 10VA cl: 1 |
| 80 | 5 | 10 | 1 | TCSNPDE 80/5A 10VA cl: 1 |
| 100 | 5 | 10 | 1 | TCSNPDE 100/5A 10VA cl: 1 |
| 120 | 5 | 10 | 1 | TCSNPDE 120/5A 10VA cl: 1 |
| 150 | 5 | 10 | 1 | TCSNPDE 150/5A 10VA cl: 1 |
| 200 | 5 | 10 | 1 | TCSNPDE 200/5A 10VA cl: 1 |
| 1 | 5 | 12 | 3 | TCSNPDE 1/5A 12VA cl: 3 |
| 5 | 5 | 12 | 3 | TCSNPDE 5/5A 12VA cl: 3 |
| 10 | 5 | 12 | 3 | TCSNPDE 10/5A 12VA cl: 3 |
| 15 | 5 | 12 | 3 | TCSNPDE 15/5A 12VA cl: 3 |
| 20 | 5 | 12 | 3 | TCSNPDE 20/5A 12VA cl: 3 |
| 25 | 5 | 12 | 3 | TCSNPDE 25/5A 12VA cl: 3 |
| 30 | 5 | 12 | 3 | TCSNPDE 30/5A 12VA cl: 3 |
| 40 | 5 | 12 | 3 | TCSNPDE 40/5A 12VA cl: 3 |
| 50 | 5 | 12 | 3 | TCSNPDE 50/5A 12VA cl: 3 |
| 80 | 5 | 12 | 3 | TCSNPDE 80/5A 12VA cl: 3 |
| 100 | 5 | 12 | 3 | TCSNPDE 100/5A 12VA cl: 3 |
| 120 | 5 | 12 | 3 | TCSNPDE 120/5A 12VA cl: 3 |
| 150 | 5 | 12 | 3 | TCSNPDE 150/5A 12VA cl: 3 |
| 200 | 5 | 12 | 3 | TCSNPDE 200/5A 12VA cl: 3 |
| 1 | 1 | 6 | 0.5 | TCSNPDE 1 1/1A 6VA cl: 0.5 |
| 5 | 1 | 6 | 0.5 | TCSNPDE 1 5/1A 6VA cl: 0.5 |
| 10 | 1 | 6 | 0.5 | TCSNPDE 1 10/1A 6VA cl: 0.5 |
| 15 | 1 | 6 | 0.5 | TCSNPDE 1 15/1A 6VA cl: 0.5 |
| 20 | 1 | 6 | 0.5 | TCSNPDE 1 20/1A 6VA cl: 0.5 |
| 25 | 1 | 6 | 0.5 | TCSNPDE 1 25/1A 6VA cl: 0.5 |
| 30 | 1 | 6 | 0.5 | TCSNPDE 1 30/1A 6VA cl: 0.5 |
| 40 | 1 | 6 | 0.5 | TCSNPDE 1 40/1A 6VA cl: 0.5 |
| 50 | 1 | 6 | 0.5 | TCSNPDE 1 50/1A 6VA cl: 0.5 |
| 80 | 1 | 6 | 0.5 | TCSNPDE 1 80/1A 6VA cl: 0.5 |
| 100 | 1 | 6 | 0.5 | TCSNPDE 1 100/1A 6VA cl: 0.5 |
| 120 | 1 | 6 | 0.5 | TCSNPDE 1 120/1A 6VA cl: 0.5 |
| 150 | 1 | 6 | 0.5 | TCSNPDE 1 150/1A 6VA cl: 0.5 |
| 200 | 1 | 6 | 0.5 | TCSNPDE 1 200/1A 6VA cl: 0.5 |
| 1 | 1 | 10 | 1 | TCSNPDE 1 1/1A 10VA cl: 1 |
| 5 | 1 | 10 | 1 | TCSNPDE 1 5/1A 10VA cl: 1 |
| 10 | 1 | 10 | 1 | TCSNPDE 1 10/1A 10VA cl: 1 |
| 15 | 1 | 10 | 1 | TCSNPDE 1 15/1A 10VA cl: 1 |
| 20 | 1 | 10 | 1 | TCSNPDE 1 20/1A 10VA cl: 1 |
| 25 | 1 | 10 | 1 | TCSNPDE 1 25/1A 10VA cl: 1 |
| 30 | 1 | 10 | 1 | TCSNPDE 1 30/1A 10VA cl: 1 |
| 40 | 1 | 10 | 1 | TCSNPDE 1 40/1A 10VA cl: 1 |
| 50 | 1 | 10 | 1 | TCSNPDE 1 50/1A 10VA cl: 1 |
| 80 | 1 | 10 | 1 | TCSNPDE 1 80/1A 10VA cl: 1 |
| 100 | 1 | 10 | 1 | TCSNPDE 1 100/1A 10VA cl: 1 |
| 120 | 1 | 10 | 1 | TCSNPDE 1 120/1A 10VA cl: 1 |
| 150 | 1 | 10 | 1 | TCSNPDE 1 150/1A 10VA cl: 1 |
| 200 | 1 | 10 | 1 | TCSNPDE 1 200/1A 10VA cl: 1 |
| 1 | 1 | 12 | 3 | TCSNPDE 1 1/1A 12VA cl: 3 |
| 5 | 1 | 12 | 3 | TCSNPDE 1 5/1A 12VA cl: 3 |
| 10 | 1 | 12 | 3 | TCSNPDE 1 10/1A 12VA cl: 3 |
| 15 | 1 | 12 | 3 | TCSNPDE 1 15/1A 12VA cl: 3 |
| 20 | 1 | 12 | 3 | TCSNPDE 1 20/1A 12VA cl: 3 |
| 25 | 1 | 12 | 3 | TCSNPDE 1 25/1A 12VA cl: 3 |
| 30 | 1 | 12 | 3 | TCSNPDE 1 30/1A 12VA cl: 3 |
| 40 | 1 | 12 | 3 | TCSNPDE 1 40/1A 12VA cl: 3 |
| 50 | 1 | 12 | 3 | TCSNPDE 1 50/1A 12VA cl: 3 |
| 80 | 1 | 12 | 3 | TCSNPDE 1 80/1A 12VA cl: 3 |
| 100 | 1 | 12 | 3 | TCSNPDE 1 100/1A 12VA cl: 3 |
| 120 | 1 | 12 | 3 | TCSNPDE 1 120/1A 12VA cl: 3 |
| 150 | 1 | 12 | 3 | TCSNPDE 1 150/1A 12VA cl: 3 |
| 200 | 1 | 12 | 3 | TCSNPDE 1 200/1A 12VA cl: 3 |
Felfogó szerelvény
