Toroid áramváltó maradékáram relékhez (RCD), Revalco

Toroid áramváltók kis áramok érzékeléséhez

Revalco maradékáram toroid

Hibaáram érzékelő toroidok maradékáram relékhez (RCD), Revalco

Adatlap

Ez a sorozatú toroid hibaáram áramváltó maradékáram relét (RCD / Fi-relé) használó védelemhez alkalmazható. Kiváló minőségű mágneses anyagból készülnek, és nagyon kis hibaáramok érzékelésére alkalmasak.

    A toroid áramváltót a maradékáram reléhez (RCD / Fi-relé) árnyékolt kábelekkel kell bekötni a következő esetekben:
  • A maradékáram ≤100 mA
  • A toroid távolságai ≥10 m
  • A jelkábelt 30 cm-nél távolabbra kell telepíteni a tápkábeltől
    • Célszerű és kritikus helyzetekben kötelező:
  • Használjon sodrott csatlakozókábeleket a bekötéshez
  • A kábelkeresztmetszet legalább 1 mm2 legyen és hossza ne haladja meg a 20 métert
  • A kábelek ne legyenek olyan elektromechanikus alkatrészek vagy tápkábelek közelében, amelyek elektromágneses mezeje zavarhatja a toroid működését.
    • A helyes mérés érdekében:
  • A kábelek a toroid közepén haladjanak át
  • A toroidot nem szabad a bekötő kábelek görbületi zónája közelében elhelyezni
  • Olyan toroidot kell használni, amelynek belső átmérője legalább a kábel kétszerese.
  • Nagyon kritikus esetekben ferromágneses hüvelyt kell felszerelni a kábelek köré a toroid belső részében
  • A toroidon az összes kábelt, a semleges vezetőt is (ha van) át kell fűzni.
  • A semleges kábel nem csatlakozhat a földponthoz a toroid után
  • Ha a védővezető fémes védelemmel rendelkezik, akkor azt a toroid után a földhöz kell csatlakoztatni
  • Nyitható toroidok használata előtt a toroid összezárása előtt győződjön meg róla, hogy a vasmag érintkező felületei tökéletesen tiszták-e és a rögzítő csavarok megfelelően meg vannak-e húzva.

Áttétel 50 / 0,1 - Menetszám: 500 A. Sorkapocs fedéllel szállítva.
60 / 0.1, ill. 1000 / 0.1 áttételű toroid rendeléséhez a normál rendelési kódot a 60, ill 1000 kóddal kell kiegészíteni.
Az „R” utótagú toroidok 10mA-ig terjedő kis áramokhoz és 400Hz-ig terjedő frekvenciákhoz használhatók

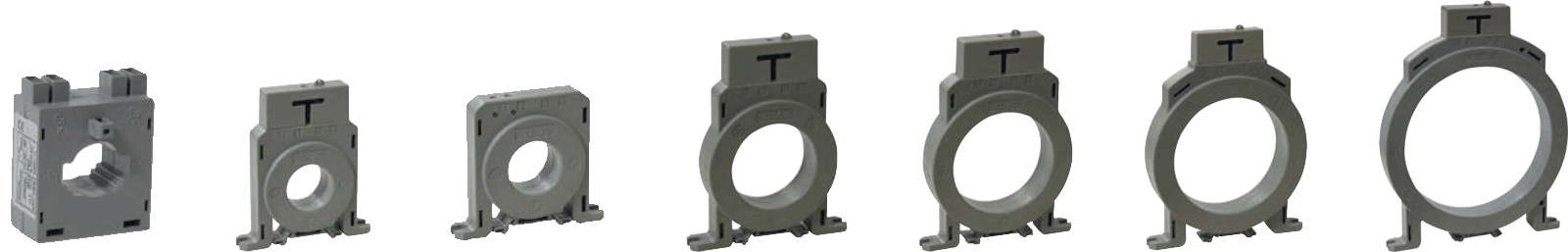

TOR
Hibaáram toroid, TORA
TORA

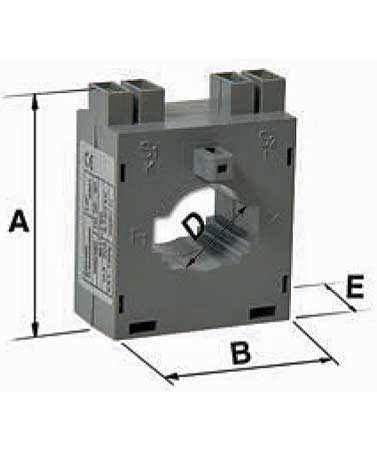

Hibaáram toroid, TOR30
TOR30

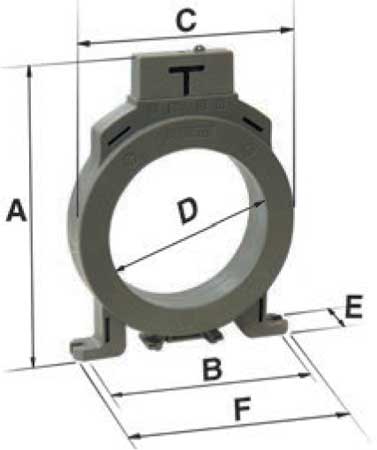

Típus / Méretek (mm) D A B C E F G
TOR3 (R) 35 118 90 78,S 27 104 -
TOR3ST (R) 35 92 90 78,S 27 104 -
TORS (R) 60 143 102 94.5 27 117 -
TORS (R) 80 163 110 114.5 27 125 -
TOR11 (R) 110 198 140 150.5 32 155 -
TORA11 (R) 110 198 140 150.5 32 155 198
TOR1S (R) 160 248 181 200.5 32 197 -
TOR21 (R) 210 298 210 250.5 32 227 -
TORA21 (R) 210 298 210 250.5 32 227 296
TOR30 (R) 23 65 52 - 27 - -
