Áramváltó tekercselt primerrel, WSK30
Áramváltó 1... 20 A áramok mérésére, 5A, vagy 1A szekunder árammal, Cl: 0.5, 1

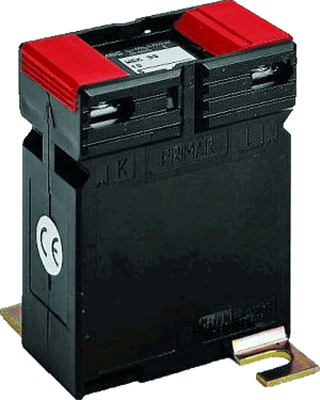

AC áramváltó WSK30
- Kkivezetések az áramváltó tetején, takaró fedéllel
- Folyamatos túlterhelés: 1,2 x In
- Termikus folyamatos áram, Icth: 1,0 x In
- Termmikus rövidrezárási áram, Ith: 50 x In, 1 s
- Működési feszültség, Um: max. 0.72 kV
- Szigetelési feszültség: 3 kVeff, 50 Hz, 1 perc
- Névleges működési frekvencia: 50 Hz
- Szigetelési osztály: E
- Működési hőmérséklet: -5... +40°C
- Polikarbonát tok, UL94 V-0
Méréstartományok - rendelési kódok
| Ip (A) | P (VA) | Rendelési kód | |||
|---|---|---|---|---|---|
| Is = 5 A | Is = 1 A | ||||
| Cl. 1 | Cl. 0,5 | Cl. 1 | Cl. 0,5 | ||
| 1 | 2,5 | 30017 | 30011 | 30217 | 30211 |
| 1 | 5 | 30018 | 30218 | ||
| 2.5 | 2,5 | 30019 | 30012 | 30219 | 30212 |
| 2.5 | 5 | 30020 | 30220 | ||
| 5 | 2,5 | 30021 | 30013 | 30221 | 30213 |
| 5 | 5 | 30022 | 30222 | ||
| 10 | 2,5 | 30023 | 30014 | 30223 | 30214 |
| 10 | 5 | 30024 | 30224 | ||
| 15 | 2,5 | 30025 | 30015 | 30225 | 30215 |
| 15 | 5 | 30026 | 30226 | ||
| 20 | 2,5 | 30027 | 30016 | 30227 | 30216 |
| 20 | 5 | 30028 | 30228 | ||
