DC/ACtrms kétvezetékes áramváltó távadó, Qeed QI-300I

300A AC/DC (felezhető) méréstartomány, 4-20 mA kimenet, 0.5% pontosság

A QI-300I kétvezetékes távadó

úgy használható, mint egy hagyományos áramváltó, de DC és AC áram valódi effektív értékének mérésére egyaránt alkalmas. A QI-300I egy kétvezetékes, a mért áramkör és a kimenet között galvanikus elválasztást biztosító 4-20 mA-es áramváltó távadó, ami külön táplálást NEM igényel. Ezen a területen ez az első 0.5% pontossággal rendelkező Hall-elemes távadó.

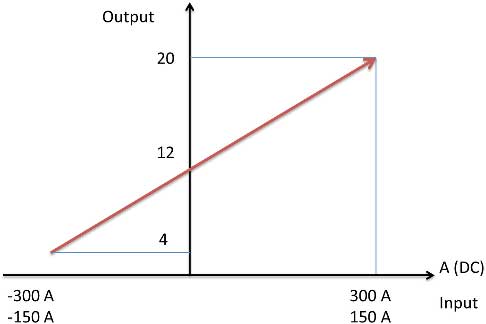

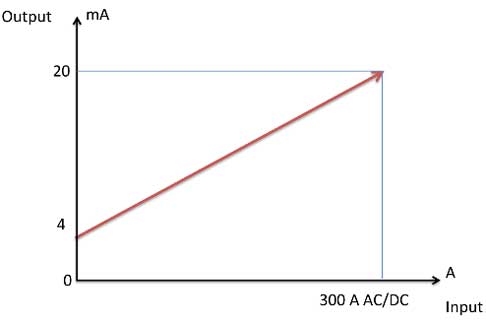

Adatlap Méretek Karakterisztika

Műszaki adatok

  • Méréstartomány: DIP-kapcsolóval állítható 300 Arms vagy 150 Arms, ill. bipoláris ±300 A, vagy ±150 A DC
  • Kimenet: 4... 20 mA
  • Pontosság: 0,5% a végértékre vonatkoztatva
  • Mérési mód: TRMS egyfázis, vagy DC
  • Táplálás: passzív áramhurok 11... 30 V DC, védelem fordított polaritás és túlmelegedés ellen
  • Mechanikai védettség: IP20
  • Felbontás: 12 bit
  • Hőmérsékleti együttható: ?200 ppm/°C
  • Válaszidő: 1000 ms
  • Működési frekvencia tartomány (-3dB): DC, 20... 2000 Hz
  • Szigetelési feszültség: 3 kV a megérinthető fémrészek között
  • Túlterhelhetőség: 2000A rövid idejű, 500A folytonos

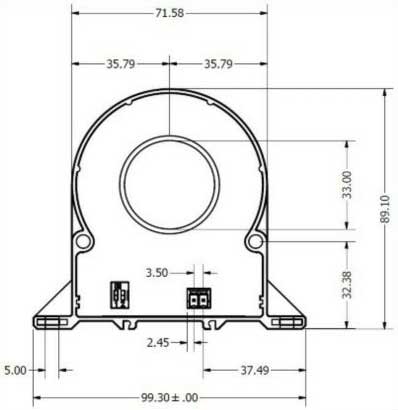

  • Méretek: 89,1 * 99,25 * 28,5 mm (csatlakozók nélkül)
  • Csúcstényező: 1,4
  • Hiszterézis: 0,2% a végértékre vonatkoztatva
  • Működési hőmérséklet: -15...+65°C
  • Tárolási hőmérséklet: -40°C... +85°C
  • Környezeti nedvesség tartalom: 10... 90% lecsapódás nélkül
  • Használati magasság: max.2000 m
  • Epoxigyantás kiöntés
  • Tok anyaga: PBT, szürke
  • Beépítés: csavaros rögzítés sík felületre, vagy DIN sínre pattintható a vele szállított elemekkel
  • Kivezetések: kihúzható csatlakozók 5.08 mm
  • 2-egységes DIP-kapcsoló a beállításokhoz
  • Sárga bekapcsolt állapotot jelző LED
  • Vonatkozó szabványok: CE, EN55022: 2010-12; EN55024: 1020-11
  • Súly: 370 g
