Áramváltó nyitható vasmaggal, Qeed QI-SC-24, -36
Kábelre pattintható áramváltó, Ip = 100 A... 600 A, Is = 5 A, vagy 1 A, Cl.: 0.5, 1 és 1.5%

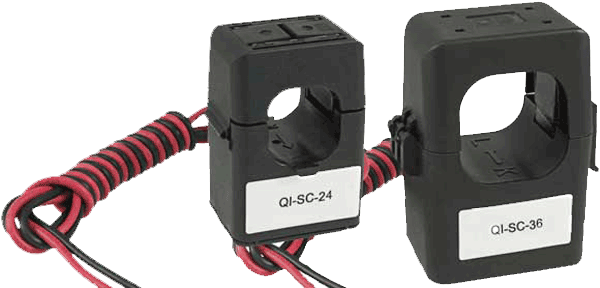

QI-SC-24 és QI-SC-36 nyitható áramváltó
Egyszerű, gyors felszerelés., kis hely igény, rögzítés magán a kábelen. 5A (külön rendelésre 1 A) szekunder áram. Beépített 1 m kábel.

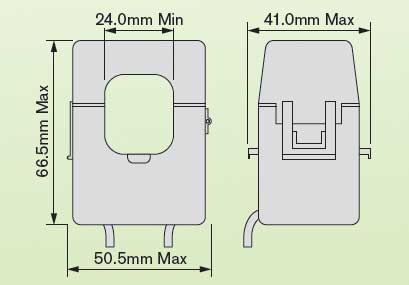

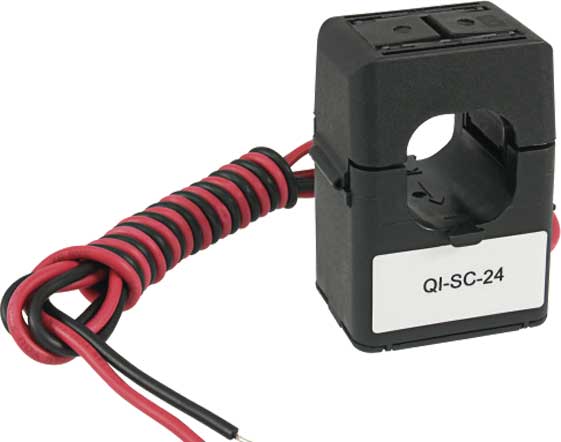

Nyitható áramváltó, QI-SC-24-xxx/5
- Tartományok: 100 - 300A (Is=5A, 1A külön rendelésre)
- Kivágás mérete: 24 mm
- Szekunder kivezetés: 1 m-es kábel (18AWG vörös és fekete vezeték)
- Szabvány: IEC60044-1
- Névleges feszültség: 0,66kV
- Szigetelési feszültség: 2kV
- Névleges frekvencia: 50/60 Hz
- Üzemi hőmérséklet: -15... 45°C
QI-SC-24 méréstartományok, rendelési kód
| Ip (A) |
Ipmax (A) |
Pontosság (5-120%) |
Rendelési kód |
|---|---|---|---|
| 100 | 160 | ≤1.5% | QI-SC-24-100/5 |
| 200 | 320 | ≤1% | QI-SC-24-200/5 |
| 300 | 500 | ≤1% | QI-SC-24-300/5 |

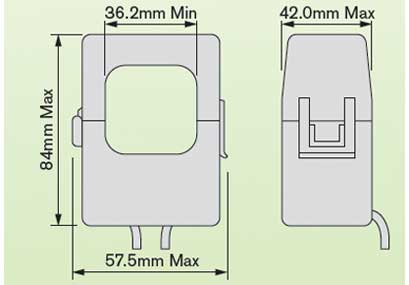

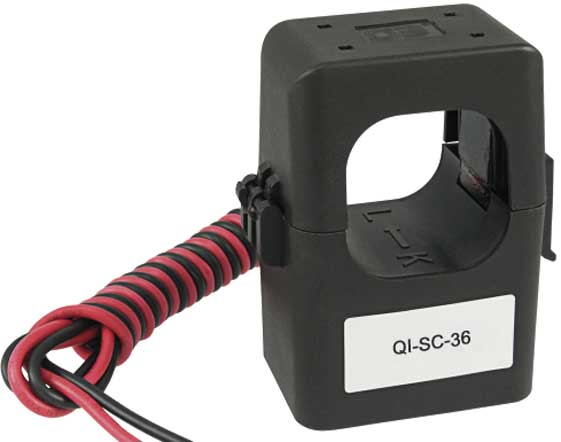

Nyitható áramváltó, QI-SC-36-xxx/5
- Tartományok: 300 - 600A (Is=5A, 1A külön rendelésre)
- Kivágás mérete: 36 mm
- Szekunder kivezetés: 1 m-es kábel (18AWG vörös és fekete vezeték)
- Szabvány: IEC60044-1
- Névleges feszültség: 0,66kV
- Szigetelési feszültség: 2kV
- Névleges frekvencia: 50/60 Hz
- Üzemi hőmérséklet: -15... 45°C
QI-SC-36 méréstartományok, rendelési kód
| Ip (A) |
Ipmax (A) |
Pontosság (5-120%) |
Renelési kód |
|---|---|---|---|
| 300 | 540 | ≤0.5% | QI-SC-36-300/5 |
| 400 | 720 | ≤0.5% | QI-SC-36-400/5 |
| 600 | 960 | ≤0.5% | QI-SC-36-600/5 |
Nyitható áramváltó, QI-SC-24-xxx
Nyitható áramváltó, QI-SC-36-xxx
