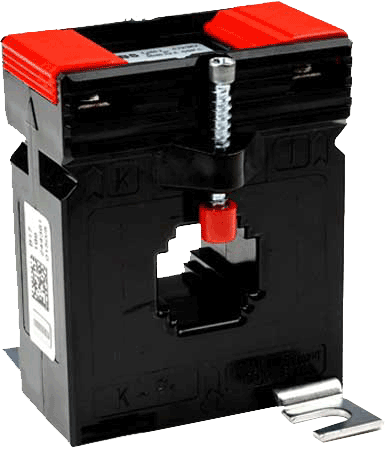

Kábelre/áramsínre húzható áramváltó, ASK21.3

Áramváltó 40 A... 500 A AC áramok mérésére, Is = 5 A, vagy 1 A, Cl.: 0.2s, 0.5, 1 és 3

Kábelre/áramsínre húzható áramváltó, ASK21.3

AC áramváltó, MBS  ASK21.3

  • Termál névleges folyamatos áram, Icth: 1,0 x In
  • Termál névleges rövidrezárási áram, Ith: 60 x In, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Áramsín: 1 db. 20x10 mm,
  • Kábel átmérő: 19.2 mm
  • Működési hőmérséklet: -5... +40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus R. sz.
Ip (A) Is (A) P (VA) CL Típus R. sz.
40 5 1 3 ASK 21.3 40/5A 1VA cl.3 6100
50 5 1 1 ASK 21.3 50/5A 1VA cl.1 6035
60 5 1 1 ASK 21.3 60/5A 1VA cl.1 6037
60 5 1.5 1 ASK 21.3 60/5A 1.5VA cl.1 6038
75 5 1.5 1 ASK 21.3 75/5A 1.5VA cl.1 6039
75 5 2 1 ASK 21.3 75/5A 2VA cl.1 6082
75 5 2.5 1 ASK 21.3 75/5A 2.5VA cl.1 6040
80 5 1.5 1 ASK 21.3 80/5A 1.5VA cl.1 6041
80 5 2.5 1 ASK 21.3 80/5A 2.5VA cl.1 6042
100 5 1.5 1 ASK 21.3 100/5A 1.5VA cl.1 6043
100 5 2.5 1 ASK 21.3 100/5A 2.5VA cl.1 6044
100 5 3.75 1 ASK 21.3 100/5A 3.75VA cl.1 6077
150 5 1.5 1 ASK 21.3 150/5A 1.5VA cl.1 6046
150 5 2.5 1 ASK 21.3 150/5A 2.5VA cl.1 6047
150 5 5 1 ASK 21.3 150/5A 5VA cl.1 6048
200 5 2.5 1 ASK 21.3 200/5A 2.5VA cl.1 6049
200 5 5 1 ASK 21.3 200/5A 5VA cl.1 6050
200 5 7.5 1 ASK 21.3 200/5A 7.5VA cl.1 6083
200 5 10 1 ASK 21.3 200/5A 10VA cl.1 6051
250 5 2.5 1 ASK 21.3 250/5A 2.5VA cl.1 6052
250 5 5 1 ASK 21.3 250/5A 5VA cl.1 6053
250 5 10 1 ASK 21.3 250/5A 10VA cl.1 6054
300 5 2.5 1 ASK 21.3 300/5A 2.5VA cl.1 6056
300 5 5 1 ASK 21.3 300/5A 5VA cl.1 6057
300 5 10 1 ASK 21.3 300/5A 10VA cl.1 6058
400 5 2.5 1 ASK 21.3 400/5A 2.5VA cl.1 6060
400 5 5 1 ASK 21.3 400/5A 5VA cl.1 6061
400 5 10 1 ASK 21.3 400/5A 10VA cl.1 6062
400 5 15 1 ASK 21.3 400/5A 15VA Kl.1 6063
500 5 2.5 1 ASK 21.3 500/5A 2.5VA cl.1 6064
500 5 5 1 ASK 21.3 500/5A 5VA cl.1 6065
500 5 10 1 ASK 21.3 500/5A 10VA cl.1 6066
100 5 1.5 0.5 ASK 21.3 100/5A 1.5VA cl.0.5 6011
100 5 2.5 0.5 ASK 21.3 100/5A 2.5VA cl.0.5 6111
150 5 1.5 0.5 ASK 21.3 150/5A 1.5VA cl.0.5 6012
150 5 2.5 0.5 ASK 21.3 150/5A 2.5VA cl.0.5 6013
200 5 2.5 0.5 ASK 21.3 200/5A 2.5VA cl.0.5 6015
200 5 5 0.5 ASK 21.3 200/5A 5VA cl.0.5 6016
250 5 2.5 0.5 ASK 21.3 250/5A 2.5VA cl.0.5 6018
250 5 5 0.5 ASK 21.3 250/5A 5VA cl.0.5 6019
250 5 10 0.5 ASK 21.3 250/5A 10VA cl.0.5 6020
300 5 2.5 0.5 ASK 21.3 300/5A 2.5VA cl.0.5 6022
300 5 5 0.5 ASK 21.3 300/5A 5VA cl.0.5 6023
300 5 10 0.5 ASK 21.3 300/5A 10VA cl.0.5 6024
400 5 2.5 0.5 ASK 21.3 400/5A 2.5VA cl.0.5 6025
400 5 5 0.5 ASK 21.3 400/5A 5VA cl.0.5 6026
400 5 10 0.5 ASK 21.3 400/5A 10VA cl.0.5 6027
500 5 2.5 0.5 ASK 21.3 500/5A 2.5VA cl.0.5 6028
500 5 5 0.5 ASK 21.3 500/5A 5VA cl.0.5 6029
500 5 10 0.5 ASK 21.3 500/5A 10VA cl.0.5 6030
150 5 1.5 0.2s ASK 21.3 150/5A 1.5VA cl.0.2s V10-1604C
150 5 2.5 0.2s ASK 21.3 150/5A 2.5VA cl.0.2s V10-1604D
200 5 2.5 0.2s ASK 21.3 200/5A 2.5VA cl.0.2s V10-1704D
200 5 5 0.2s ASK 21.3 200/5A 5VA cl.0.2s V10-1704F
250 5 2.5 0.2s ASK 21.3 250/5A 2.5VA cl.0.2s V10-1804D
250 5 5 0.2s ASK 21.3 250/5A 5VA cl.0.2s V10-1804F
300 5 2.5 0.2s ASK 21.3 300/5A 2.5VA cl.0.2s V10-1904D
300 5 5 0.2s ASK 21.3 300/5A 5VA cl.0.2s V10-1904F
400 5 2.5 0.2s ASK 21.3 400/5A 2.5VA cl.0.2s V10-2004D
400 5 5 0.2s ASK 21.3 400/5A 5VA cl.0.2s V10-2004F
500 5 2.5 0.2s ASK 21.3 500/5A 2.5VA cl.0.2s V10-2104D
500 5 5 0.2s ASK 21.3 500/5A 5VA cl.0.2s V10-2104F
40 1 1 3 ASK 21.3 40/1A 1VA cl.3 6300
50 1 1 1 ASK 21.3 50/1A 1VA cl.1 6235
60 1 1 1 ASK 21.3 60/1A 1VA cl.1 6237
60 1 1.5 1 ASK 21.3 60/1A 1.5VA cl.1 6238
75 1 1.5 1 ASK 21.3 75/1A 1.5VA cl.1 6239
75 1 2 1 ASK 21.3 75/1A 2VA cl.1 6278
75 1 2.5 1 ASK 21.3 75/1A 2.5VA cl.1 6240
80 1 1.5 1 ASK 21.3 80/1A 1.5VA cl.1 6241
80 1 2.5 1 ASK 21.3 80/1A 2.5VA cl.1 6242
100 1 1.5 1 ASK 21.3 100/1A 1.5VA cl.1 6243
100 1 2.5 1 ASK 21.3 100/1A 2.5VA cl.1 6244
100 1 3.75 1 ASK 21.3 100/1A 3.75VA cl.1 6277
150 1 1.5 1 ASK 21.3 150/1A 1.5VA cl.1 6246
150 1 2.5 1 ASK 21.3 150/1A 2.5VA cl.1 6247
150 1 5 1 ASK 21.3 150/1A 5VA cl.1 6248
200 1 2.5 1 ASK 21.3 200/1A 2.5VA cl.1 6249
200 1 5 1 ASK 21.3 200/1A 5VA cl.1 6250
200 1 7.5 1 ASK 21.3 200/1A 7.5VA cl.1 6283
250 1 2.5 1 ASK 21.3 250/1A 2.5VA cl.1 6252
250 1 5 1 ASK 21.3 250/1A 5VA cl.1 6253
250 1 10 1 ASK 21.3 250/1A 10VA cl.1 6254
300 1 2.5 1 ASK 21.3 300/1A 2.5VA cl.1 6256
300 1 5 1 ASK 21.3 300/1A 5VA cl.1 6257
300 1 10 1 ASK 21.3 300/1A 10VA cl.1 6258
400 1 2.5 1 ASK 21.3 400/1A 2.5VA cl.1 6260
400 1 5 1 ASK 21.3 400/1A 5VA cl.1 6261
400 1 10 1 ASK 21.3 400/1A 10VA cl.1 6262
400 1 15 1 ASK 21.3 400/1A 15VA cl.1 6051
500 1 2.5 1 ASK 21.3 500/1A 2.5VA cl.1 6264
500 1 5 1 ASK 21.3 500/1A 5VA cl.1 6265
500 1 10 1 ASK 21.3 500/1A 10VA cl.1 6266
100 1 1.5 0.5 ASK 21.3 100/1A 1.5VA cl.0.5 6211
100 1 2.5 0.5 ASK 21.3 100/1A 2.5VA cl.0.5 6311
150 1 1.5 0.5 ASK 21.3 150/1A 1.5VA cl.0.5 6212
150 1 2.5 0.5 ASK 21.3 150/1A 2.5VA cl.0.5 6213
200 1 2.5 0.5 ASK 21.3 200/1A 2.5VA cl.0.5 6215
200 1 5 0.5 ASK 21.3 200/1A 5VA cl.0.5 6216
250 1 2.5 0.5 ASK 21.3 250/1A 2.5VA cl.0.5 6218
250 1 5 0.5 ASK 21.3 250/1A 5VA cl.0.5 6219
250 1 10 0.5 ASK 21.3 250/1A 10VA cl.0.5 6220
300 1 2.5 0.5 ASK 21.3 300/1A 2.5VA cl.0.5 6222
300 1 5 0.5 ASK 21.3 300/1A 5VA cl.0.5 6223
300 1 10 0.5 ASK 21.3 300/1A 10VA cl.0.5 6224
400 1 2.5 0.5 ASK 21.3 400/1A 2.5VA cl.0.5 6225
400 1 5 0.5 ASK 21.3 400/1A 5VA cl.0.5 6226
400 1 10 0.5 ASK 21.3 400/1A 10VA cl.0.5 6227
500 1 2.5 0.5 ASK 21.3 500/1A 2.5VA cl.0.5 6228
500 1 5 0.5 ASK 21.3 500/1A 5VA cl.0.5 6229
500 1 10 0.5 ASK 21.3 500/1A 10VA cl.0.5 6230
