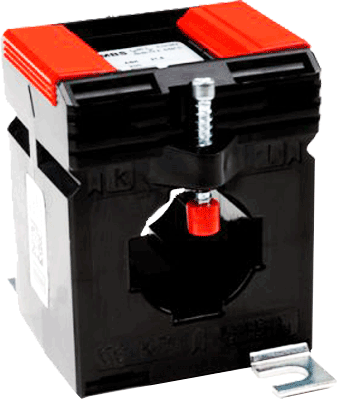

Áramváltó kábelre és áramsínre, MBS ASK31.5

Áramváltó Ip = 40 A... 750 A AC áramok mérsére, Is = 5 A, vagy 1 A, Cl.: 0.5 és 1

Kábelre/áramsínre húzható áramváltó, ASK31.5

AC áramváltó, MBS  ASK31.5

  • Termál névleges folyamatos áram, Icth: 1,0 x In
  • Termál névleges rövidrezárási áram, Ith: 60 x In, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E

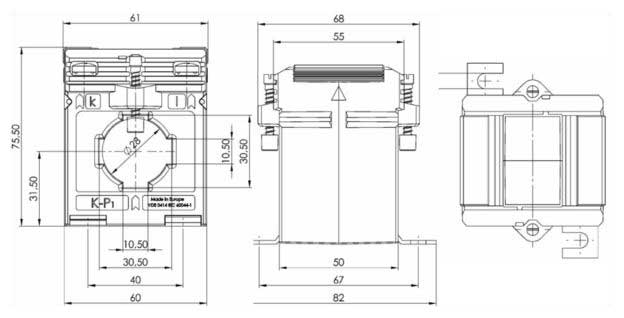

  • Áramsín: 1 db. 30x10 mm, vagy 2 db. 20x10 mm
  • Kábel átmérő: max. 28 mm
  • Működési hőmérséklet: -5... +40°C
Adatlap

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus R. sz.
40 5 1 1 ASK 31.5 40/5A 1VA cl.1 9043
50 5 1.5 1 ASK 31.5 50/5A 1.5VA cl.1 9045
60 5 1.5 1 ASK 31.5 60/5A 1.5VA cl.1 9047
60 5 2.5 1 ASK 31.5 60/5A 2.5VA cl.1 9048
75 5 1.5 1 ASK 31.5 75/5A 1.5VA cl.1 9049
75 5 2.5 1 ASK 31.5 75/5A 2.5VA cl.1 9050
80 5 1.5 1 ASK 31.5 80/5A 1.5VA cl.1 9051
80 5 2.5 1 ASK 31.5 80/5A 2.5VA cl.1 9052
100 5 1.5 1 ASK 31.5 100/5A 1.5VA cl.1 9054
100 5 2.5 1 ASK 31.5 100/5A 2.5VA cl.1 9055
100 5 5 1 ASK 31.5 100/5A 5VA cl.1 9056
150 5 2.5 1 ASK 31.5 150/5A 2.5VA cl.1 9057
150 5 5 1 ASK 31.5 150/5A 5VA cl.1 9058
150 5 7.5 1 ASK 31.5 150/5A 7.5VA cl.1 9059
200 5 2.5 1 ASK 31.5 200/5A 2.5VA cl.1 9060
200 5 5 1 ASK 31.5 200/5A 5VA cl.1 9061
200 5 10 1 ASK 31.5 200/5A 10VA cl.1 9062
250 5 5 1 ASK 31.5 250/5A 5VA cl.1 9064
250 5 10 1 ASK 31.5 250/5A 10VA cl.1 9065
250 5 15 1 ASK 31.5 250/5A 15VA cl.1 9066
300 5 5 1 ASK 31.5 300/5A 5VA cl.1 9067
300 5 10 1 ASK 31.5 300/5A 10VA cl.1 9068
300 5 15 1 ASK 31.5 300/5A 15VA cl.1 9069
400 5 5 1 ASK 31.5 400/5A 5VA cl.1 9070
400 5 10 1 ASK 31.5 400/5A 10VA cl.1 9071
400 5 15 1 ASK 31.5 400/5A 15VA cl.1 9072
500 5 5 1 ASK 31.5 500/5A 5VA cl.1 9074
500 5 10 1 ASK 31.5 500/5A 10VA cl.1 9075
500 5 15 1 ASK 31.5 500/5A 15VA cl.1 9076
600 5 5 1 ASK 31.5 600/5A 5VA cl.1 9078
600 5 10 1 ASK 31.5 600/5A 10VA cl.1 9079
600 5 15 1 ASK 31.5 600/5A 15VA cl.1 9080
750 5 5 1 ASK 31.5 750/5A 5VA cl.1 9082
750 5 10 1 ASK 31.5 750/5A 10VA cl.1 9083
750 5 15 1 ASK 31.5 750/5A 15VA cl.1 9084
75 5 1.5 0.5 ASK 31.5 75/5A 1.5VA cl.0.5 9011
75 5 2.5 0.5 ASK 31.5 75/5A 2.5VA cl.0.5 9012
80 5 1.5 0.5 ASK 31.5 80/5A 1.5VA cl.0.5 9013
80 5 2.5 0.5 ASK 31.5 80/5A 2.5VA cl.0.5 9014
100 5 1.5 0.5 ASK 31.5 100/5A 1.5VA cl.0.5 9015
100 5 2.5 0.5 ASK 31.5 100/5A 2.5VA cl.0.5 9016
100 5 5 0.5 ASK 31.5 100/5A 5VA cl.0.5 9017
150 5 2.5 0.5 ASK 31.5 150/5A 2.5VA cl.0.5 9018
150 5 5 0.5 ASK 31.5 150/5A 5VA cl.0.5 9019
200 5 2.5 0.5 ASK 31.5 200/5A 2.5VA cl.0.5 9020
200 5 5 0.5 ASK 31.5 200/5A 5VA cl.0.5 9021
200 5 10 0.5 ASK 31.5 200/5A 10VA Kl.0.5 9022
250 5 5 0.5 ASK 31.5 250/5A 5VA cl.0.5 9023
250 5 10 0.5 ASK 31.5 250/5A 10VA cl.0.5 9024
250 5 15 0.5 ASK 31.5 250/5A 15VA cl.0.5 9025
300 5 5 0.5 ASK 31.5 300/5A 5VA cl.0.5 9026
300 5 10 0.5 ASK 31.5 300/5A 10VA cl.0.5 9027
300 5 15 0.5 ASK 31.5 300/5A 15VA cl.0.5 9028
400 5 5 0.5 ASK 31.5 400/5A 5VA cl.0.5 9029
400 5 10 0.5 ASK 31.5 400/5A 10VA cl.0.5 9030
500 5 5 0.5 ASK 31.5 500/5A 5VA cl.0.5 9032
500 5 10 0.5 ASK 31.5 500/5A 10VA cl.0.5 9033
500 5 15 0.5 ASK 31.5 500/5A 15VA cl.0.5 9034
600 5 5 0.5 ASK 31.5 600/5A 5VA cl.0.5 9035
600 5 10 0.5 ASK 31.5 600/5A 10VA cl.0.5 9036
600 5 15 0.5 ASK 31.5 600/5A 15VA cl.0.5 9037
750 5 5 0.5 ASK 31.5 750/5A 5VA cl.0.5 9038
750 5 10 0.5 ASK 31.5 750/5A 10VA cl.0.5 9039
750 5 15 0.5 ASK 31.5 750/5A 15VA cl.0.5 9040
40 1 1 1 ASK 31.5 40/1A 1VA cl.1 9243
50 1 1.5 1 ASK 31.5 50/1A 1.5VA cl.1 9245
60 1 1.5 1 ASK 31.5 60/1A 1.5VA cl.1 9247
60 1 2.5 1 ASK 31.5 60/1A 2.5VA cl.1 9248
75 1 1.5 1 ASK 31.5 75/1A 1.5VA cl.1 9249
75 1 2.5 1 ASK 31.5 75/1A 2.5VA cl.1 9250
80 1 1.5 1 ASK 31.5 80/1A 1.5VA cl.1 9251
80 1 2.5 1 ASK 31.5 80/1A 2.5VA cl.1 9252
100 1 1.5 1 ASK 31.5 100/1A 1.5VA cl.1 9254
100 1 2.5 1 ASK 31.5 100/1A 2.5VA cl.1 9255
100 1 5 1 ASK 31.5 100/1A 5VA cl.1 9256
150 1 2.5 1 ASK 31.5 150/1A 2.5VA cl.1 9257
150 1 5 1 ASK 31.5 150/1A 5VA cl.1 9258
150 1 7.5 1 ASK 31.5 150/1A 7.5VA cl.1 9259
200 1 2.5 1 ASK 31.5 200/1A 2.5VA cl.1 9260
200 1 5 1 ASK 31.5 200/1A 5VA cl.1 9261
200 1 10 1 ASK 31.5 200/1A 10VA cl.1 9262
250 1 5 1 ASK 31.5 250/1A 5VA cl.1 9264
250 1 10 1 ASK 31.5 250/1A 10VA cl.1 9265
250 1 15 1 ASK 31.5 250/1A 15VA cl.1 9266
300 1 5 1 ASK 31.5 300/1A 5VA cl.1 9267
300 1 10 1 ASK 31.5 300/1A 10VA cl.1 9268
300 1 15 1 ASK 31.5 300/1A 15VA cl.1 9269
400 1 5 1 ASK 31.5 400/1A 5VA cl.1 9270
400 1 10 1 ASK 31.5 400/1A 10VA cl.1 9271
400 1 15 1 ASK 31.5 400/1A 15VA cl.1 9272
500 1 5 1 ASK 31.5 500/1A 5VA cl.1 9274
500 1 10 1 ASK 31.5 500/1A 10VA cl.1 9275
500 1 15 1 ASK 31.5 500/1A 15VA cl.1 9276
600 1 5 1 ASK 31.5 600/1A 5VA cl.1 9278
600 1 10 1 ASK 31.5 600/1A 10VA cl.1 9279
600 1 15 1 ASK 31.5 600/1A 15VA cl.1 9280
750 1 5 1 ASK 31.5 750/1A 5VA cl.1 9282
750 1 10 1 ASK 31.5 750/1A 10VA cl.1 9283
750 1 15 1 ASK 31.5 750/1A 15VA cl.1 9284
75 1 1.5 0.5 ASK 31.5 75/1A 1.5VA cl.0.5 9211
75 1 2.5 0.5 ASK 31.5 75/1A 2.5VA cl.0.5 9212
80 1 1.5 0.5 ASK 31.5 80/1A 1.5VA cl.0.5 9213
80 1 2.5 0.5 ASK 31.5 80/1A 2.5VA cl.0.5 9214
100 1 1.5 0.5 ASK 31.5 100/1A 1.5VA cl.0.5 9215
100 1 2.5 0.5 ASK 31.5 100/1A 2.5VA cl.0.5 9216
100 1 5 0.5 ASK 31.5 100/1A 5VA cl.0.5 9217
150 1 2.5 0.5 ASK 31.5 150/1A 2.5VA cl.0.5 9218
150 1 5 0.5 ASK 31.5 150/1A 5VA cl.0.5 9219
200 1 2.5 0.5 ASK 31.5 200/1A 2.5VA cl.0.5 9220
200 1 5 0.5 ASK 31.5 200/1A 5VA cl.0.5 9221
200 1 10 0.5 ASK 31.5 200/1A 10VA cl.0.5 9222
250 1 5 0.5 ASK 31.5 250/1A 5VA cl.0.5 9223
250 1 10 0.5 ASK 31.5 250/1A 10VA cl.0.5 9224
250 1 15 0.5 ASK 31.5 250/1A 15VA cl.0.5 9225
300 1 5 0.5 ASK 31.5 300/1A 5VA cl.0.5 9226
300 1 10 0.5 ASK 31.5 300/1A 10VA cl.0.5 9227
300 1 15 0.5 ASK 31.5 300/1A 15VA cl.0.5 9228
400 1 5 0.5 ASK 31.5 400/1A 5VA cl.0.5 9229
400 1 10 0.5 ASK 31.5 400/1A 10VA cl.0.5 9230
400 1 15 0.5 ASK 31.5 400/1A 15VA cl.0.5 9231
500 1 5 0.5 ASK 31.5 500/1A 5VA cl.0.5 9232
500 1 10 0.5 ASK 31.5 500/1A 10VA cl.0.5 9233
500 1 15 0.5 ASK 31.5 500/1A 15VA cl.0.5 9234
600 1 5 0.5 ASK 31.5 600/1A 5VA cl.0.5 9235
600 1 10 0.5 ASK 31.5 600/1A 10VA cl.0.5 9236
600 1 15 0.5 ASK 31.5 600/1A 15VA cl.0.5 9237
750 1 5 0.5 ASK 31.5 750/1A 5VA cl.0.5 9238
750 1 10 0.5 ASK 31.5 750/1A 10VA cl.0.5 9239
750 1 15 0.5 ASK 31.5 750/1A 15VA cl.0.5 9240
