Kábelre/áramsínre húzható áramváltó, MBS ASK41.5

Áramváltó 60 A... 1000 A AC áramok mérésére, 5 A, vagy 1 A szekunder árammal, Cl.: 0.5 és 1

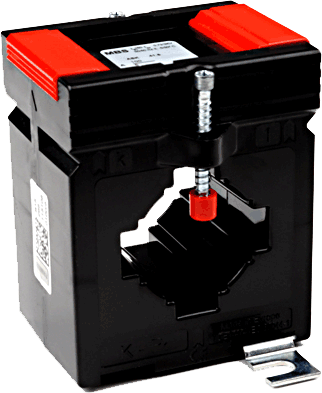

Kábelre/áramsínre húzható áramváltó, ASK41.5

AC áramváltó ASK41.5

  • Termál névleges folyamatos áram, Icth: 1,0 x In
  • Termál névleges rövidrezárási áram, Ith: 60 x In, 1 s
  • Működési feszültség, Um: max. 0.72 kV
  • Szigetelési feszültség: 3 kV, Ueff, 50 Hz, 1 perc
  • Névleges működési frekvencia: 50 Hz
  • Szigetelési osztály: E
  • Áramsín: 1 db. 40 x 10 mm, vagy 2 db. 30 x 5 mm
  • Kábel átmérő: max. 32 mm
  • Működési hőmérséklet: -5... +40°C

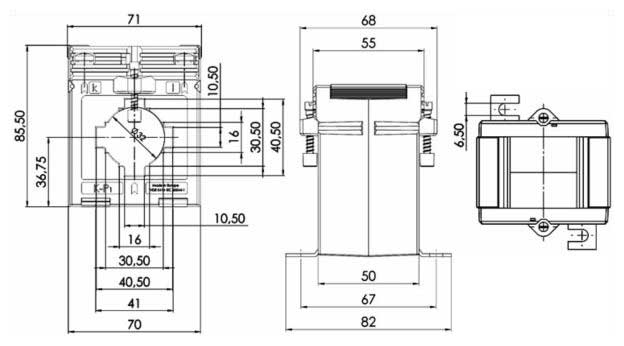

Adatlap Méretek

Műszaki adatok - rendelési kódok

Ip (A) Is (A) P (VA) CL Típus R. sz.
60 5 1.5 1 ASK 41.5 60/5A 1.5VA cl.1 1010006002
75 5 1.5 1 ASK 41.5 75/5A 1.5VA cl.1 1010006004
75 5 2.5 1 ASK 41.5 75/5A 2.5VA cl.1 1010006005
80 5 1.5 1 ASK 41.5 80/5A 1.5VA cl.1 1010006006
80 5 2.5 1 ASK 41.5 80/5A 2.5VA cl.1 1010006007
100 5 1.5 1 ASK 41.5 100/5A 1.5VA cl.1 1010006008
100 5 2.5 1 ASK 41.5 100/5A 2.5VA cl.1 1010006009
100 5 3.75 1 ASK 41.5 100/5A 3.75 cl.1 1010006046
150 5 2.5 1 ASK 41.5 150/5A 2.5VA cl.1 1010006010
150 5 5 1 ASK 41.5 150/5A 5VA cl.1 1010006011
150 5 7.5 1 ASK 41.5 150/5A 7.5VA cl.1 1010006012
200 5 2.5 1 ASK 41.5 200/5A 2.5VA cl.1 1010006013
200 5 5 1 ASK 41.5 200/5A 5VA cl.1 1010006014
200 5 10 1 ASK 41.5 200/5A 10VA cl.1 1010006048
250 5 2.5 1 ASK 41.5 250/5A 2.5VA cl.1 1010006015
250 5 5 1 ASK 41.5 250/5A 5VA cl.1 1010006016
250 5 10 1 ASK 41.5 250/5A 10VA cl.1 1010006017
250 5 15 1 ASK 41.5 250/5A 15VA cl.1 1010006047
300 5 2.5 1 ASK 41.5 300/5A 2.5VA cl.1 1010006018
300 5 5 1 ASK 41.5 300/5A 5VA cl.1 1010006019
300 5 10 1 ASK 41.5 300/5A 10VA cl.1 1010006020
300 5 15 1 ASK 41.5 300/5A 15VA cl.1 1010006021
400 5 2.5 1 ASK 41.5 400/5A 2.5VA cl.1 1010006022
400 5 5 1 ASK 41.5 400/5A 5VA cl.1 1010006023
400 5 10 1 ASK 41.5 400/5A 10VA cl.1 1010006024
400 5 15 1 ASK 41.5 400/5A 15VA cl.1 1010006025
500 5 2.5 1 ASK 41.5 500/5A 2.5VA cl.1 1010006026
500 5 5 1 ASK 41.5 500/5A 5VA cl.1 1010006027
500 5 10 1 ASK 41.5 500/5A 10VA cl.1 1010006028
500 5 15 1 ASK 41.5 500/5A 15VA cl.1 1010006029
600 5 2.5 1 ASK 41.5 600/5A 2.5VA cl.1 1010006030
600 5 5 1 ASK 41.5 600/5A 5VA cl.1 1010006031
600 5 10 1 ASK 41.5 600/5A 10VA cl.1 1010006032
600 5 15 1 ASK 41.5 600/5A 15VA cl.1 1010006033
750 5 2.5 1 ASK 41.5 750/5A 2.5VA cl.1 1010006034
750 5 5 1 ASK 41.5 750/5A 5VA cl.1 1010006035
750 5 10 1 ASK 41.5 750/5A 10VA cl.1 1010006036
750 5 15 1 ASK 41.5 750/5A 15VA cl.1 1010006037
800 5 2.5 1 ASK 41.5 800/5A 2.5VA cl.1 1010006038
800 5 5 1 ASK 41.5 800/5A 5VA cl.1 1010006039
800 5 10 1 ASK 41.5 800/5A 10VA cl.1 1010006040
800 5 15 1 ASK 41.5 800/5A 15VA cl.1 1010006041
1000 5 2.5 1 ASK 41.5 1000/5A 2.5VA cl.1 1010006042
1000 5 5 1 ASK 41.5 1000/5A 5VA cl.1 1010006043
1000 5 10 1 ASK 41.5 1000/5A 10VA cl.1 1010006044
1000 5 15 1 ASK 41.5 1000/5A 15VA cl.1 1010006045
75 5 1.5 0.5 ASK 41.5 75/5A 1.5VA cl.0.5 1010005001
75 5 2.5 0.5 ASK 41.5 75/5A 2.5VA cl.0.5 1010005002
80 5 1.5 0.5 ASK 41.5 80/5A 1.5VA cl.0.5 1010005003
80 5 2.5 0.5 ASK 41.5 80/5A 2.5VA cl.0.5 1010005004
100 5 1.5 0.5 ASK 41.5 100/5A 1.5VA cl.0.5 1010005005
100 5 2.5 0.5 ASK 41.5 100/5A 2.5VA cl.0.5 1010005006
150 5 2.5 0.5 ASK 41.5 150/5A 2.5VA cl.0.5 1010005007
200 5 2.5 0.5 ASK 41.5 200/5A 2.5VA cl.0.5 1010005010
200 5 5 0.5 ASK 41.5 200/5A 5VA cl.0.5 1010005011
250 5 2.5 0.5 ASK 41.5 250/5A 2.5VA cl.0.5 1010005012
250 5 5 0.5 ASK 41.5 250/5A 5VA cl.0.5 1010005013
250 5 10 0.5 ASK 41.5 250/5A 10VA cl.0.5 1010005014
300 5 2.5 0.5 ASK 41.5 300/5A 2.5VA cl.0.5 1010005015
300 5 5 0.5 ASK 41.5 300/5A 5VA cl.0.5 1010005016
300 5 10 0.5 ASK 41.5 300/5A 10VA cl.0.5 1010005017
400 5 2.5 0.5 ASK 41.5 400/5A 2.5VA cl.0.5 1010005019
400 5 5 0.5 ASK 41.5 400/5A 5VA cl.0.5 1010005020
400 5 10 0.5 ASK 41.5 400/5A 10VA cl.0.5 1010005021
400 5 15 0.5 ASK 41.5 400/5A 15VA cl.0.5 1010005022
500 5 2.5 0.5 ASK 41.5 500/5A 2.5VA cl.0.5 1010005023
500 5 5 0.5 ASK 41.5 500/5A 5VA cl.0.5 1010005024
500 5 10 0.5 ASK 41.5 500/5A 10VA cl.0.5 1010005025
500 5 15 0.5 ASK 41.5 500/5A 15VA cl.0.5 1010005026
600 5 2.5 0.5 ASK 41.5 600/5A 2.5VA cl.0.5 1010005027
600 5 5 0.5 ASK 41.5 600/5A 5VA cl.0.5 1010005028
600 5 10 0.5 ASK 41.5 600/5A 10VA cl.0.5 1010005029
600 5 15 0.5 ASK 41.5 600/5A 15VA cl.0.5 1010005030
750 5 2.5 0.5 ASK 41.5 750/5A 2.5VA cl.0.5 1010005031
750 5 5 0.5 ASK 41.5 750/5A 5VA cl.0.5 1010005032
750 5 10 0.5 ASK 41.5 750/5A 10VA cl.0.5 1010005033
750 5 15 0.5 ASK 41.5 750/5A 15VA cl.0.5 1010005034
800 5 2.5 0.5 ASK 41.5 800/5A 2.5VA cl.0.5 1010005035
800 5 5 0.5 ASK 41.5 800/5A 5VA cl.0.5 1010005036
800 5 10 0.5 ASK 41.5 800/5A 10VA cl.0.5 1010005037
1000 5 2.5 0.5 ASK 41.5 1000/5A 2.5VA cl.0.5 1010005039
1000 5 5 0.5 ASK 41.5 1000/5A 5VA cl.0.5 1010005040
1000 5 10 0.5 ASK 41.5 1000/5A 10VA cl.0.5 1010005041
60 1 1.5 1 ASK 41.5 60/1A 1.5VA cl.1 1010206002
75 1 1.5 1 ASK 41.5 75/1A 1.5VA cl.1 1010206004
75 1 2.5 1 ASK 41.5 75/1A 2.5VA cl.1 1010206005
80 1 1.5 1 ASK 41.5 80/1A 1.5VA cl.1 1010206006
80 1 2.5 1 ASK 41.5 80/1A 2.5VA cl.1 1010206007
100 1 1.5 1 ASK 41.5 100/1A 1.5VA cl.1 1010206008
100 1 2.5 1 ASK 41.5 100/1A 2.5VA cl.1 1010206009
100 1 3.75 1 ASK 41.5 100/1A 3.75VA cl.1 1010206010
150 1 2.5 1 ASK 41.5 150/1A 2.5VA cl.1 1010206011
150 1 5 1 ASK 41.5 150/1A 5VA cl.1 1010206012
150 1 7.5 1 ASK 41.5 150/1A 7.5VA cl.1 1010206013
200 1 2.5 1 ASK 41.5 200/1A 2.5VA cl.1 1010206014
200 1 5 1 ASK 41.5 200/1A 5VA cl.1 1010206015
200 1 10 1 ASK 41.5 200/1A 10VA cl.1 1010206016
250 1 2.5 1 ASK 41.5 250/1A 2.5VA cl.1 1010206017
250 1 5 1 ASK 41.5 250/1A 5VA cl.1 1010206018
250 1 10 1 ASK 41.5 250/1A 10VA cl.1 1010206019
250 1 15 1 ASK 41.5 250/1A 15VA cl.1 1010206020
300 1 2.5 1 ASK 41.5 300/1A 2.5VA cl.1 1010206021
300 1 5 1 ASK 41.5 300/1A 5VA cl.1 1010206022
300 1 10 1 ASK 41.5 300/1A 10VA cl.1 1010206023
300 1 15 1 ASK 41.5 300/1A 15VA cl.1 1010206024
400 1 2.5 1 ASK 41.5 400/1A 2.5VA cl.1 1010206025
400 1 5 1 ASK 41.5 400/1A 5VA cl.1 1010206026
400 1 10 1 ASK 41.5 400/1A 10VA cl.1 1010206027
400 1 15 1 ASK 41.5 400/1A 15VA cl.1 1010206028
500 1 2.5 1 ASK 41.5 500/1A 2.5VA cl.1 1010206029
500 1 5 1 ASK 41.5 500/1A 5VA cl.1 1010206030
500 1 10 1 ASK 41.5 500/1A 10VA cl.1 1010206031
500 1 15 1 ASK 41.5 500/1A 15VA cl.1 1010206032
600 1 2.5 1 ASK 41.5 600/1A 2.5VA cl.1 1010206033
600 1 5 1 ASK 41.5 600/1A 5VA cl.1 1010206034
600 1 10 1 ASK 41.5 600/1A 10VA cl.1 1010206035
600 1 15 1 ASK 41.5 600/1A 15VA cl.1 1010206036
750 1 2.5 1 ASK 41.5 750/1A 2.5VA cl.1 1010206037
750 1 5 1 ASK 41.5 750/1A 5VA cl.1 1010206038
750 1 10 1 ASK 41.5 750/1A 10VA cl.1 1010206039
750 1 15 1 ASK 41.5 750/1A 15VA cl.1 1010206040
800 1 2.5 1 ASK 41.5 800/1A 2.5VA cl.1 1010206041
800 1 5 1 ASK 41.5 800/1A 5VA cl.1 1010206042
800 1 10 1 ASK 41.5 800/1A 10VA cl.1 1010206043
800 1 15 1 ASK 41.5 800/1A 15VA cl.1 1010206044
1000 1 2.5 1 ASK 41.5 1000/1A 2.5VA cl.1 1010206045
1000 1 5 1 ASK 41.5 1000/1A 5VA cl.1 1010206046
1000 1 10 1 ASK 41.5 1000/1A 10VA cl.1 1010206047
1000 1 15 1 ASK 41.5 1000/1A 15VA cl.1 1010206048
75 1 1.5 0.5 ASK 41.5 75/1A 1.5VA cl.0.5 1010205001
75 1 2.5 0.5 ASK 41.5 75/1A 2.5VA cl.0.5 1010205002
80 1 1.5 0.5 ASK 41.5 80/1A 1.5VA cl.0.5 1010205003
80 1 2.5 0.5 ASK 41.5 80/1A 2.5VA cl.0.5 1010205004
100 1 1.5 0.5 ASK 41.5 100/1A 1.5VA cl.0.5 1010205005
100 1 2.5 0.5 ASK 41.5 100/1A 2.5VA cl.0.5 1010205006
150 1 2.5 0.5 ASK 41.5 150/1A 2.5VA cl.0.5 1010205007
200 1 2.5 0.5 ASK 41.5 200/1A 2.5VA cl.0.5 1010205010
200 1 5 0.5 ASK 41.5 200/1A 5VA cl.0.5 1010205011
250 1 2.5 0.5 ASK 41.5 250/1A 2.5VA cl.0.5 1010205013
250 1 5 0.5 ASK 41.5 250/1A 5VA cl.0.5 1010205014
250 1 10 0.5 ASK 41.5 250/1A 10VA cl.0.5 1010205015
300 1 2.5 0.5 ASK 41.5 300/1A 2.5VA cl.0.5 1010205017
300 1 5 0.5 ASK 41.5 300/1A 5VA cl.0.5 1010205018
300 1 10 0.5 ASK 41.5 300/1A 10VA cl.0.5 1010205019
400 1 2.5 0.5 ASK 41.5 400/1A 2.5VA cl.0.5 1010205021
400 1 5 0.5 ASK 41.5 400/1A 5VA cl.0.5 1010205022
400 1 10 0.5 ASK 41.5 400/1A 10VA cl.0.5 1010205023
400 1 15 0.5 ASK 41.5 400/1A 15VA cl.0.5 1010205024
500 1 2.5 0.5 ASK 41.5 500/1A 2.5VA cl.0.5 1010205025
500 1 5 0.5 ASK 41.5 500/1A 5VA cl.0.5 1010205026
500 1 10 0.5 ASK 41.5 500/1A 10VA cl.0.5 1010205027
500 1 15 0.5 ASK 41.5 500/1A 15VA cl.0.5 1010205028
600 1 2.5 0.5 ASK 41.5 600/1A 2.5VA cl.0.5 1010205029
600 1 5 0.5 ASK 41.5 600/1A 5VA cl.0.5 1010205030
600 1 10 0.5 ASK 41.5 600/1A 10VA cl.0.5 1010205031
600 1 15 0.5 ASK 41.5 600/1A 15VA cl.0.5 1010205032
750 1 2.5 0.5 ASK 41.5 750/1A 2.5VA cl.0.5 1010205033
750 1 5 0.5 ASK 41.5 750/1A 5VA cl.0.5 1010205034
750 1 10 0.5 ASK 41.5 750/1A 10VA cl.0.5 1010205035
750 1 15 0.5 ASK 41.5 750/1A 15VA cl.0.5 1010205036
800 1 2.5 0.5 ASK 41.5 800/1A 2.5VA cl.0.5 1010205037
800 1 5 0.5 ASK 41.5 800/1A 5VA cl.0.5 1010205038
800 1 10 0.5 ASK 41.5 800/1A 10VA cl.0.5 1010205039
1000 1 2.5 0.5 ASK 41.5 1000/1A 2.5VA cl.0.5 1010205041
1000 1 5 0.5 ASK 41.5 1000/1A 5VA cl.0.5 1010205042
1000 1 10 0.5 ASK 41.5 1000/1A 10VA cl.0.5 1010205043
