Kábelre húzható áramváltó, MBS ASR 22.3

Aramváltó 50 A... 600 A áramok mérésére, 5 A, vagy 1 A szekunder árammal, max Ø21 mm-es kábelhez Cl.: 0.2s, 0,5 és 1,

Kábelre húzható áramváltó, ASR22.3
  • Kábel átmérő: max. 22.6 mm
  • Termál névleges folyamatos áram, Icth: 1,0 x In
  • Termál névleges rövidrezárási áram, Ith: 60 x In, 1 s
  • Működési feszültség max. 0.72 kV
  • Szigetelési feszültség: 3 kVeff, 50 Hz, 1 perc
  • Működési frekvencia: 50 Hz
  • Szigetelési osztály: E

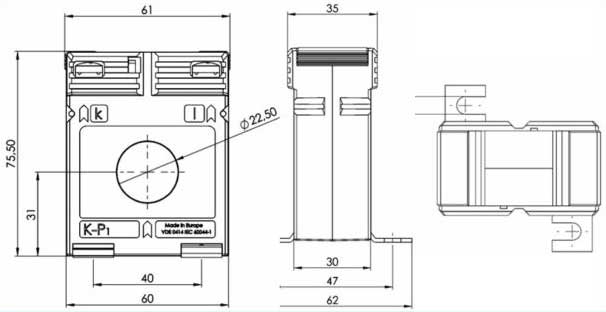

  • Körvonal méretek: 61 (széles) * 75.5 (magas) * 35 (mély) mm
  • Működési hőmérséklet: -5... +40°C
  • Tárolási hőmérséklet: -25... +40°C
Adatlap

Áramváltó MBS ASR 22.3 méréstartományok - rendelési kódok

Ip [A] Is (A) P [VA] Cl Megnevezés R. szám
150 5 1,5 0,2s ASR 22.3 150/5A, 1,5VA Cl.0.2s V04-1604C
150 5 2,5 0,2s ASR 22.3 150/5A, 2,5VA Cl.0.2s V04-1604D
200 5 2,5 0,2s ASR 22.3 200/5A, 2,5VA Cl.0.2s V04-1704D
200 5 5 0,2s ASR 22.3 200/5A, 5VA Cl.0.2s V04-1704F
250 5 5 0,2s ASR 22.3 250/5A, 5VA Cl.0.2s V04-1804F
300 5 2,5 0,2s ASR 22.3 300/5A, 2,5VA Cl.0.2s V04-1904D
300 5 5 0,2s ASR 22.3 300/5A, 5VA Cl.0.2s V04-1904F
400 5 2,5 0,2s ASR 22.3 400/5A, 2,5VA Cl.0.2s V04-2004D
400 5 5 0,2s ASR 22.3 400/5A, 5VA Cl.0.2s V04-2004F
500 5 2,5 0,2s ASR 22.3 500/5A, 2,5VA Cl.0.2s V04-2104D
500 5 5 0,2s ASR 22.3 500/5A, 5VA Cl.0.2s V04-2104F
500 5 10 0,2s ASR 22.3 500/5A, 10VA Cl.0.2s V04-2104H
600 5 2,5 0,2s ASR 22.3 600/5A, 2,5VA Cl.0.2s V04-2204D
600 5 5 0,2s ASR 22.3 600/5A, 5VA Cl.0.2s V04-2204F
600 5 10 0,2s ASR 22.3 600/5A, 10VA Cl.0.2s V04-2204H
100 5 1,5 0,5 ASR 22.3 100/5A, 1,5VA Cl.0.5 3011
100 5 2,5 0,5 ASR 22.3 100/5A, 2,5VA Cl.0.5 3134
150 5 1,5 0,5 ASR 22.3 150/5A, 1,5VA Cl.0.5 3012
150 5 2,5 0,5 ASR 22.3 150/5A, 2,5VA Cl.0.5 3013
200 5 1,5 0,5 ASR 22.3 200/5A, 1,5VA Cl.0.5 3014
200 5 2,5 0,5 ASR 22.3 200/5A, 2,5VA Cl.0.5 3015
200 5 5 0,5 ASR 22.3 200/5A, 5VA Cl.0.5 3016
250 5 2,5 0,5 ASR 22.3 250/5A, 2,5VA Cl.0.5 3018
250 5 5 0,5 ASR 22.3 250/5A, 5VA Cl.0.5 3019
300 5 2,5 0,5 ASR 22.3 300/5A, 2,5VA Cl.0.5 3022
300 5 5 0,5 ASR 22.3 300/5A, 5VA Cl.0.5 3023
300 5 10 0,5 ASR 22.3 300/5A, 10VA Cl.0.5 3024
400 5 2,5 0,5 ASR 22.3 400/5A, 2,5VA Cl.0.5 3025
400 5 5 0,5 ASR 22.3 400/5A, 5VA Cl.0.5 3026
400 5 10 0,5 ASR 22.3 400/5A, 10VA Cl.0.5 3027
500 5 2,5 0,5 ASR 22.3 500/5A, 2,5VA Cl.0.5 3028
500 5 5 0,5 ASR 22.3 500/5A, 5VA Cl.0.5 3029
500 5 10 0,5 ASR 22.3 500/5A, 10VA Cl.0.5 3030
600 5 2,5 0,5 ASR 22.3 600/5A, 2,5VA Cl.0.5 3031
600 5 5 0,5 ASR 22.3 600/5A, 5VA Cl.0.5 3032
600 5 10 0,5 ASR 22.3 600/5A, 10VA Cl.0.5 3033
50 5 1 1 ASR 22.3 50/5A, 1VA, Cl.1 3035
60 5 1 1 ASR 22.3 60/5A, 1VA, Cl.1 3037
60 5 1,5 1 ASR 22.3 60/5A, 1,5VA Cl.1 3038
75 5 1,5 1 ASR 22.3 75/5A, 1,5VA Cl.1 3039
75 5 2,5 1 ASR 22.3 75/5A, 2,5VA Cl.1 3040
80 5 1,5 1 ASR 22.3 80/5A, 1,5VA Cl.1 3041
80 5 2,5 1 ASR 22.3 80/5A, 2,5VA Cl.1 3042
100 5 1,5 1 ASR 22.3 100/5A, 1,5VA Cl.1 3043
100 5 2,5 1 ASR 22.3 100/5A, 2,5VA Cl.1 3044
100 5 3,75 1 ASR 22.3 100/5A, 3,75VA Cl.1 3045
150 5 1,5 1 ASR 22.3 150/5A, 1,5VA Cl.1 3046
150 5 2,5 1 ASR 22.3 150/5A, 2,5VA Cl.1 3047
150 5 5 1 ASR 22.3 150/5A, 5VA Cl.1 3048
200 5 2,5 1 ASR 22.3 200/5A, 2,5VA Cl.1 3049
200 5 5 1 ASR 22.3 200/5A, 5VA Cl.1 3050
200 5 10 1 ASR 22.3 200/5A, 10VA Cl.1 3051
250 5 2,5 1 ASR 22.3 250/5A, 2,5VA Cl.1 3052
250 5 5 1 ASR 22.3 250/5A, 5VA Cl.1 3053
250 5 10 1 ASR 22.3 250/5A, 10VA Cl.1 3054
300 5 2,5 1 ASR 22.3 300/5A, 2,5VA Cl.1 3056
300 5 5 1 ASR 22.3 300/5A, 5VA Cl.1 3057
300 5 10 1 ASR 22.3 300/5A, 10VA Cl.1 3058
400 5 2,5 1 ASR 22.3 400/5A, 2,5VA Cl.1 3060
400 5 5 1 ASR 22.3 400/5A, 5VA Cl.1 3061
400 5 10 1 ASR 22.3 400/5A, 10VA Cl.1 3062
400 5 15 1 ASR 22.3 400/5A, 15VA Cl.1 3063
500 5 2,5 1 ASR 22.3 500/5A, 2,5VA Cl.1 3064
500 5 5 1 ASR 22.3 500/5A, 5VA Cl.1 3065
500 5 10 1 ASR 22.3 500/5A, 10VA Cl.1 3066
600 5 2,5 1 ASR 22.3 600/5A, 2,5VA Cl.1 3068
600 5 5 1 ASR 22.3 600/5A, 5VA Cl.1 3069
600 5 10 1 ASR 22.3 600/5A, 10VA Cl.1 3070
100 1 1,5 0,5 ASR 22.3 100/1A, 1,5VA Cl.0.5 3211
100 1 2,5 0,5 ASR 22.3 100/1A, 2,5VA Cl.0.5 3334
150 1 1,5 0,5 ASR 22.3 150/1A, 1,5VA Cl.0.5 3212
150 1 2,5 0,5 ASR 22.3 150/1A, 2,5VA Cl.0.5 3213
200 1 1,5 0,5 ASR 22.3 200/1A, 1,5VA Cl.0.5 3214
200 1 2,5 0,5 ASR 22.3 200/1A, 2,5VA Cl.0.5 3215
200 1 5 0,5 ASR 22.3 200/1A, 5VA Cl.0.5 3216
250 1 2,5 0,5 ASR 22.3 250/1A, 2,5VA Cl.0.5 3218
250 1 5 0,5 ASR 22.3 250/1A, 5VA Cl.0.5 3219
300 1 2,5 0,5 ASR 22.3 300/1A, 2,5VA Cl.0.5 3222
300 1 5 0,5 ASR 22.3 300/1A, 5VA Cl.0.5 3223
300 1 10 0,5 ASR 22.3 300/1A, 10VA Cl.0.5 3224
400 1 2,5 0,5 ASR 22.3 400/1A, 2,5VA Cl.0.5 3225
400 1 5 0,5 ASR 22.3 400/1A, 5VA Cl.0.5 3226
400 1 10 0,5 ASR 22.3 400/1A, 10VA Cl.0.5 3227
500 1 2,5 0,5 ASR 22.3 500/1A, 2,5VA Cl.0.5 3228
500 1 5 0,5 ASR 22.3 500/1A, 5VA Cl.0.5 3229
500 1 10 0,5 ASR 22.3 500/1A, 10VA Cl.0.5 3230
600 1 2,5 0,5 ASR 22.3 600/1A, 2,5VA Cl.0.5 3231
600 1 5 0,5 ASR 22.3 600/1A, 5VA Cl.0.5 3232
600 1 10 0,5 ASR 22.3 600/1A, 10VA Cl.0.5 3233
50 1 1 1 ASR 22.3 50/1A, 1VA, Cl.1 3235
50 1 1,5 1 ASR 22.3 50/1A, 1.5VA. Cl.1 3236
60 1 1 1 ASR 22.3 60/1A, 1VA, Cl.1 3237
60 1 1,5 1 ASR 22.3 60/1A, 1,5VA Cl.1 3238
75 1 1,5 1 ASR 22.3 75/1A, 1,5VA Cl.1 3239
75 1 2,5 1 ASR 22.3 75/1A, 2,5VA Cl.1 3240
80 1 1,5 1 ASR 22.3 80/1A, 1,5VA Cl.1 3241
80 1 2,5 1 ASR 22.3 80/1A, 2,5VA Cl.1 3242
100 1 1,5 1 ASR 22.3 100/1A, 1,5VA Cl.1 3243
100 1 2,5 1 ASR 22.3 100/1A, 2,5VA Cl.1 3244
100 1 3,75 1 ASR 22.3 100/1A, 3,75VA Cl.1 3245
150 1 1,5 1 ASR 22.3 150/1A, 1,5VA Cl.1 3246
150 1 2,5 1 ASR 22.3 150/1A, 2,5VA Cl.1 3247
150 1 5 1 ASR 22.3 150/1A, 5VA Cl.1 3248
200 1 2,5 1 ASR 22.3 200/1A, 2,5VA Cl.1 3249
200 1 5 1 ASR 22.3 200/1A, 5VA Cl.1 3250
250 1 2,5 1 ASR 22.3 250/1A, 2,5VA Cl.1 3252
250 1 5 1 ASR 22.3 250/1A, 5VA Cl.1 3253
250 1 10 1 ASR 22.3 250/1A, 10VA Cl.1 3254
300 1 2,5 1 ASR 22.3 300/1A, 2,5VA Cl.1 3256
300 1 5 1 ASR 22.3 300/1A, 5VA Cl.1 3257
300 1 10 1 ASR 22.3 300/1A, 10VA Cl.1 3258
300 1 15 1 ASR 22.3 300/1A, 15VA Cl.1 3259
400 1 2,5 1 ASR 22.3 400/1A, 2,5VA Cl.1 3260
400 1 5 1 ASR 22.3 400/1A, 5VA Cl.1 3261
400 1 10 1 ASR 22.3 400/1A, 10VA Cl.1 3262
400 1 15 1 ASR 22.3 400/1A, 15VA Cl.1 3263
500 1 2,5 1 ASR 22.3 500/1A, 2,5VA Cl.1 3264
500 1 5 1 ASR 22.3 500/1A, 5VA Cl.1 3265
500 1 10 1 ASR 22.3 500/1A, 10VA Cl.1 3266
600 1 2,5 1 ASR 22.3 600/1A, 2,5VA Cl.1 3268
600 1 5 1 ASR 22.3 600/1A, 5VA Cl.1 3269
600 1 10 1 ASR 22.3 600/1A, 10VA Cl.1 3270
